NPN和PNP传感器在控制系统中的应用分享

怎样将PNP 和 NPN 传感器毗连到 PLC？？？？？

怎样记着 PNP 和 NPN（哪个是哪个）？？？？？

    在探讨接线之前，，，让我们先谈谈什么是 PNP 和 NPN 以及记着这两者的一些要领。
。。。。您可以将“N”视为“负极”，，，将“P”视为“正极”。
。。。。中心字母是毗连到公共端子的字母。
。。。。关于 PNP 传感器，，，负极毗连到公共端。
。。。。关于 NPN 传感器，，，正极毗连到公共端。
。。。。

源型照旧漏型？？？？？

PNP 也称为“源型”。
。。。。PNP 器件切换电路的正极。
。。。。

PNP 装备在激活时为输入卡“供电”或提供 +24 V。
。。。。

NPN 器件被称为“漏型”，，，可以切换负极。
。。。。NPN 装备在激活时会“吸收”输入卡或向输入卡提供 -24 V。
。。。。

别的，，，单独的 Sourcing 和 Sinking 术语缺乏以形貌设置，，，由于 SINKING 提供了接地路径，，，而 SOURCING 提供了 V+ 路径。
。。。。标准约定有 NPN = SINKING 和 PNP = SOURCING。
。。。。

怎样选择 PNP 或 NPN 传感器？？？？？

PNP 与 NPN 传感器由系统中使用的电路类型决议。
。。。。在大大都 PLC 中，，，可以将卡设置为 PNP 或 NPN。
。。。。另一件需要注重的是，，，NPN 和 PNP 传感器不应该在 PLC 输入卡上混用。
。。。。

别的，，，若是您有特定类型的 PLC 输入卡，，，即 NPN 或 PNP，，，请务必确保选择匹配的传感器。
。。。。例如，，，您可以将 NPN 传感器与 NPN 输入卡或“源型”输入卡一起使用。
。。。。可是，，，您不可将 PNP 传感器与 NPN 输入卡一起使用。
。。。。

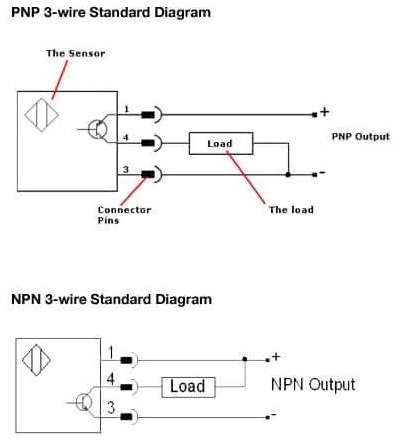

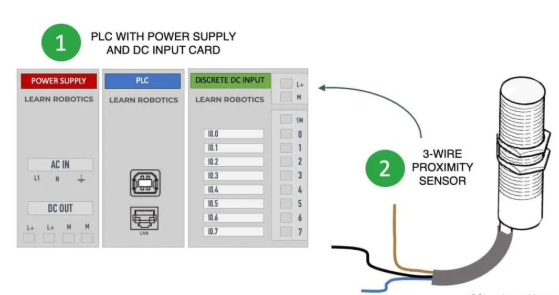

将工业传感器毗连到 PLC 的办法现在让我们看一下在问鼎国际PLC上使用3 线靠近传感器和离散直流输入卡的案例。
。。。。

1. 首先，，，选择与您的 PLC 输入卡（离散直流输入）匹配且具有相同电路接线类型（PNP 或 NPN）的传感器。
。。。。在本例中，，，我们将3 线靠近传感器毗连到离散直流输入卡，，，并先容 PNP 和 NPN 接线类型。
。。。。

2. 接下来，，，检查传感器的数据表。
。。。。线 3 通常毗连到负载（或 PLC 输入卡上的端子输入）。
。。。。

3. 然后，，，凭证以下 PNP 或 NPN 的两个接线指南之一。
。。。。

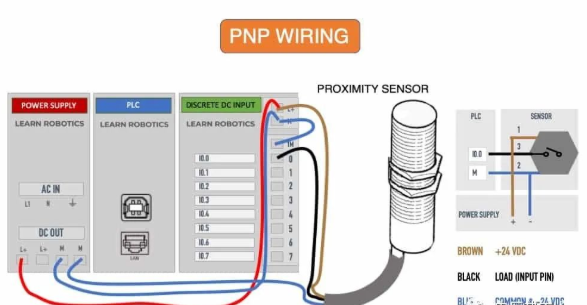

怎样将 PNP（源型）传感器毗连到 PLC 输入卡要毗连问鼎国际 PNP 靠近传感器，，，您可以使用这种要领。
。。。。接线前应检查传感器的数据表，，，由于电线颜色和设置可能差别。
。。。。

首先，，，将棕色线或 1 号线毗连到 +24 V。
。。。。然后将 2 号线（蓝色线）毗连到电源的公共端子。
。。。。最后，，，将黑线或 Wire 3 毗连到 PLC 输入卡上的负载或引脚。
。。。。

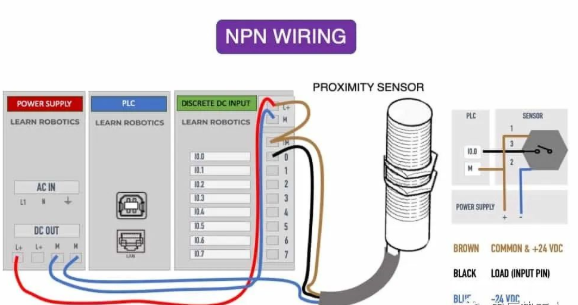

怎样将 NPN 传感器毗连到 PLC 输入卡NPN 传感器的接线相同，，，除了您将 +24 V 毗连到公共端。
。。。。

测试和编程您的 PLC

毗连好电源、PLC、输入卡和传感器后，，，下一步就是验证它是否正常事情。
。。。。大大都现代 PLC 的输入和输出引脚都有指示灯。
。。。。触发靠近传感器并验证指示灯是否亮起。
。。。。
