用于提升悬挂装置的新型钢丝绳锁绳器

  矿山立井提升是采矿运输工程中的焦点环节，，，，提升容器是联系矿井井下、井上运输的主要途径，，，，其中，，，，多根钢丝绳提升在矿井提升中的应用最为普遍，，，，钢丝绳作为主要受力件对矿井提升清静影响显著。。。。。悬挂装置是毗连提升容器与钢丝绳的部件，，，，在悬挂装置中通过锁绳器对钢丝绳举行夹紧牢靠，，，，在现有的提升容器悬挂装置的锁绳器中，，，，钢丝绳的锁紧机构均使用静摩擦力阻碍钢丝绳和夹具之间的相互运动来实现的。。。。。当钢丝绳拉力较小时，，，，一样平常接纳夹板或U 形扣锁紧。。。。。当钢丝绳拉力较大时，，，，通俗夹具会因钢丝绳受力变细爆发打滑，，，，故而接纳锥形绳环或楔块锁紧，，，，特殊的结构虽然可以包管钢丝绳拉力越大，，，，锁紧力越大，，，，锁紧力越大越能包管钢丝绳的锁紧清静，，，，可是锥形绳环锁紧钢丝绳之后解锁时办法繁琐，，，，费时艰辛。。。。。楔块锁紧虽解锁利便，，，，但在使用历程中当钢丝绳拉力波动时，，，，可能会导致楔块意外解锁，，，，造成钢丝绳松脱，，，，降低锁绳器的事情可靠性。。。。。

为了战胜现有提升钢丝绳锁紧装置解锁繁琐和清静性缺乏的弱点，，，，笔者先容了一种新型钢丝绳锁绳器，，，，该锁绳器不但可以牢靠地锁紧钢丝绳，，，，同时解锁利便，，，，在钢丝绳拉力波动时仍然能坚持足够的锁紧力。。。。。

1、主要结构

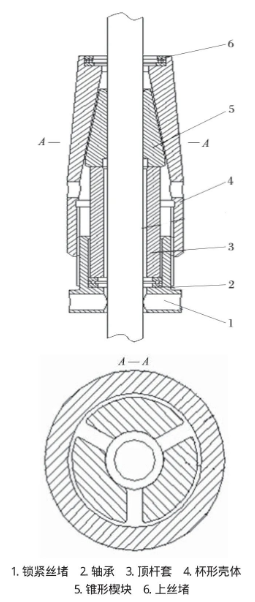

锁绳器结构如图1所示。。。。。主要由锁紧丝堵 1、轴承 2、顶杆套 3、杯形壳体 4、锥形楔块 5 和上丝堵 6组成。。。。。用于矿山立井提升器的悬挂装置中，，，，至少设置2 个锁绳器，，，，划分设置在钢丝绳的两个端面。。。。。

图1 锁绳器结构示意

  该锁绳器内部装置 3 个巨细相同的锥形楔块，，，，锥形楔块内凹面设有 T 形沟槽，，，，锥形楔块可沿杯形体的内部锥形面上下滑动，，，，使得 3 块锥形楔块组成的圆形孔直径会随锥形楔块滑动爆发响应的转变
；；；；；；锥形楔块下方设置中空顶杆套和锁紧丝堵，，，，锁紧丝堵通过 T 形螺纹与杯形体相毗连，，，，顶杆套与锁紧丝堵之间设有转动轴承以减小两者之间的摩擦力，，，，其中顶杆套为梯形结构，，，，较细的一端从丝堵中心穿过，，，，另一端直接顶住锥形楔块。。。。。

2、事情原理

  使用时，，，，钢丝绳从杯形体内由 3 个锥形楔块组成的圆孔中心穿过，，，，向舷菇廖穿过顶杆套、推力轴承、锁紧丝堵，，，，旋转锁紧丝堵推动顶杆套，，，，然后再通过顶杆套推动锥形楔块向上运动，，，，3 个锥形楔块在杯形体内部空间的约束下逐渐向中心的钢丝绳靠拢，，，，三者组成的孔直径逐渐减小，，，，直至完全接触并锁紧钢丝绳，，，，完成钢丝绳的锁紧
；；；；；；别的，，，，也可以通过下方牢靠在钢丝绳上的夹板来推动顶杆套继而推动锥形楔块向上运动，，，，以抵达锁紧钢丝绳的目的。。。。。拉动钢丝绳，，，，在摩擦力的作用下钢丝绳发动锥形楔块继续向上运动，，，，锥形楔块组成的孔直径进一步减小，，，，锥形楔块与钢丝绳的接触力逐渐增大，，，，钢丝绳提供的拉力越大，，，，锥形楔块与钢丝绳相互间的挤压力和摩擦力也就越大，，，，钢丝绳锁紧越来越牢靠，，，，最后通过旋转锁紧丝堵使顶杆套顶紧牢靠锥形楔块。。。。。当钢丝绳意外失去拉力或反向收拉时，，，，由于锁紧丝堵和顶杆套两者的限制作用，，，，3 个锥形楔块不会爆发滑动，，，，仍然牢靠地锁紧钢丝绳，，，，坚持与钢丝绳间的锁紧状态，，，，不会爆发意外解锁。。。。。

当锁绳器需要解锁时，，，，反向旋转丝堵使顶杆套与锥形楔块脱离接触，，，，从另一端反向拉动钢丝绳，，，，在摩擦力的作用下钢丝绳发动锥形楔块向下运动，，，，杯形体内的空间变大，，，，锥形楔块与钢丝绳之间的相互作用力逐渐减小，，，，直至两者完全脱离接触，，，，将钢丝绳从锁绳器中拉出即可完成解锁。。。。。

3、特点

(1)驱动装置使锥形楔块爆发的摩擦力和挤压力作用在钢丝绳上，，，，当钢丝绳与锥形楔块逐步夹紧时，，，，通过驱动装置分步对锥形楔块施加牢靠力，，，，不再使用锥形绳环或楔块，，，，其驱动装置包括下丝堵、顶杆套、轴承和上丝堵，，，，提高了锁绳器的可靠性。。。。。

(2)在锥形楔块的卡爪作用下，，，，下丝堵、轴承、顶杆套、杯形壳体、锥形楔块和上丝堵相互毗连在一起形成了筒状体，，，，缩小了占用空间，，，，同时在下丝堵、顶杆套和上丝堵中设置通孔体将钢丝绳贯串在下丝堵、顶杆套和上丝堵的通孔体中，，，，3 个锥形楔块凭证卡扣方法与钢丝绳毗连，，，，包管了钢丝绳夹紧的稳固性。。。。。

(3)能够实现自紧摩擦力的调解。。。。。通过锁紧丝堵漫衍调解，，，，使锥形楔块逐步挤压钢丝绳，，，，提高了对钢丝绳的牢靠夹持力，，，，同时锥形楔块通过其齿形体，，，，提高了锥形楔块的挤压力。。。。。

(4)轴承和上丝堵的转动结构能够通过钢丝绳的自由转动在一定水平上自动释放提升容器运行时提升钢丝绳所爆发的扭转力，，，，包管钢丝绳处在自由状态，，，，该锁绳器牢靠地锁紧钢丝绳后，，，，能够避免因意外解锁导致的钢丝绳滑动，，，，同时利便解锁。。。。。

4、结语

  新型钢丝绳锁绳器既能包管提升钢丝绳和提升容器毗连的牢靠性、可靠性，，，，避免意外解锁，，，，同时又能减轻或消除提升历程中钢丝绳爆发的扭转力，，，，利便快捷地装置、维护和替换提升钢丝绳。。。。。
