液晶显示ZL-WH系列智能型电动执行机构全关全开位信号设置要领

2022-06-13 17:50:41 问鼎国际阀门

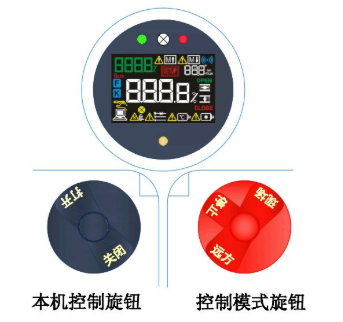

ZL-WH系列电动执行机构操作旋钮及液晶显示屏如图：

图片要害词

在信号调试前先将红色旋钮安排在“现场”位置，，，，，，然后操作玄色旋钮“关闭”或“翻开”旋钮视察。。如操作“翻开”时信号应往100%偏向增添。。若是往0%偏向减小请旋转住旋钮ZL-WH系列执行器行动几秒种后会阻止然后翻转(自动纠相)。。若操作“关闭”旋钮和操作“翻开”历程相反。。

菜单进入:以下图中显示数值为随机数值

1、将红色旋钮转至“阻止”位置

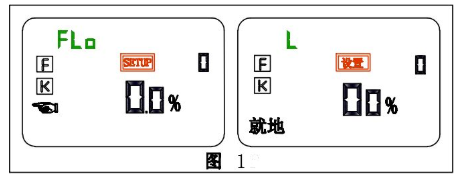

2、将玄色旋钮“翻开”2次后，，，，，，“关闭”并坚持3-4秒，，，，，，进入菜单图1 (全关位信号设置菜单)

图片要害词

3、操作玄色旋钮“关闭”或“翻开”，，，，，，让阀门运行至全关位。。在阀门邻近全关位时，，，，，，请用手轮将阀门关到全关位，，，，，，阻止直接用电动操作时撞击阀体造成装备损坏。。阀门到全关位后举行下一步。。

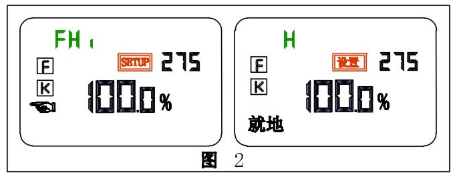

4、红色旋钮转至现场位置，，，，，，玄色旋钮“关闭”- -次到下一-级菜单FHi或H (图2) (全开位信号设置菜单)

图片要害词

5、操作玄色旋钮“关闭”或“翻开”，，，，，，让阀门运行至全开位。。在阀门邻近全开位时，，，，，，请用手轮将阀门翻开到全开位，，，，，，阻止直接用电动操作时撞击阀体造成装备损坏。。阀门到全开位后举行下一步。。

6、将红色旋钮旋至现场位置，，，，，，关闭玄色旋钮到END界面在关闭两到三次(为确认)，，，，，，将红色旋钮旋至阻止位置显示(STOP-100%)。。至此，，，，，，阀门全开全关位置电子行程限位设置完毕。。

7、将红色旋钮旋至现场位置，，，，，，然后盘下手轮将显示信号100%到97%或98%左右。。用玄色翻开旋钮开控制

8、注重:如误进入另外菜单时，，，，，，将红色旋钮旋转到远程后，，，，，，退出程序，，，，，，再按上述要领重新设定。。

TAG: ZL-WH系列智能型电动执行机构
