压力表的基础知识分享及怎么选择合适的压力表
YQK-YJ系列压力表的基础知识分享及怎么选择合适的压力表
事情原理
YQK-YJ系列压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变， ，，，，，再由表内机芯的转换机构将压力形变传导至指针， ，，，，，引起指针转动来显示压力。。

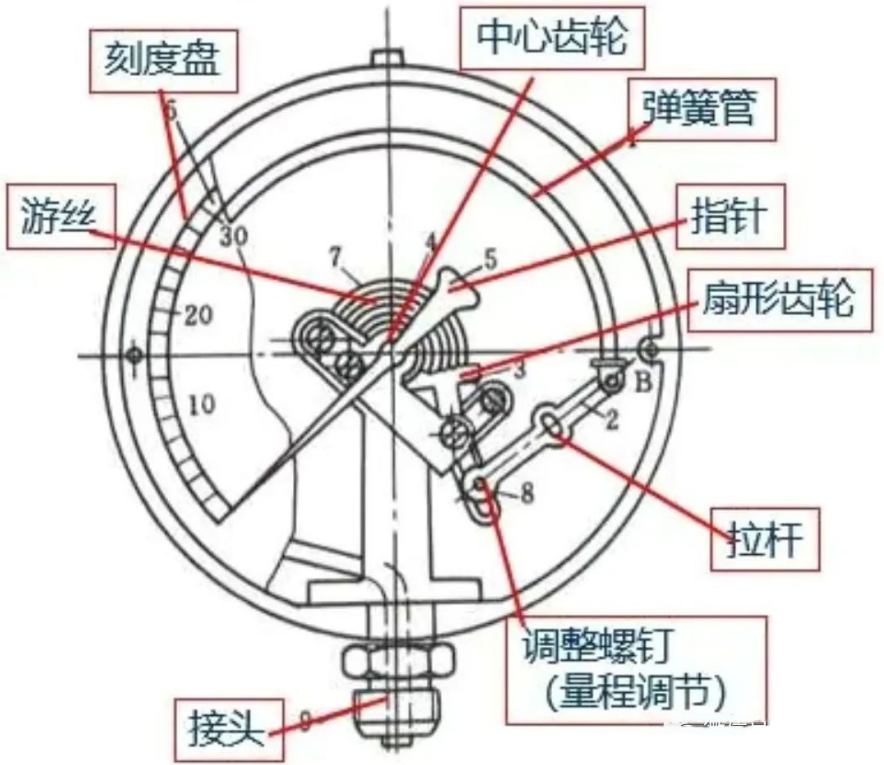

YQK-YJ系列压力表结构
YQK-YJ系列波登管压力表：波登管敏感元件是弯成圆形， ，，，，，截面积显椭圆形的弹性C形管， ，，，，，又称。。波登管的一端牢靠， ，，，，，一端运动， ，，，，，其截面形状为椭圆形或扁平形。。 常用材质为锡青铜(磷青铜、锡磷青铜)、不锈钢和蒙乃尔合金。。

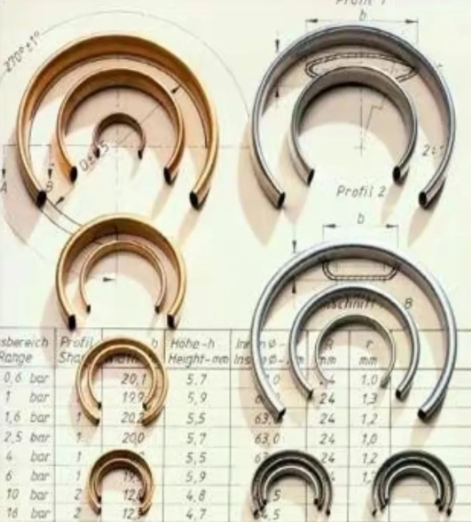

波登管

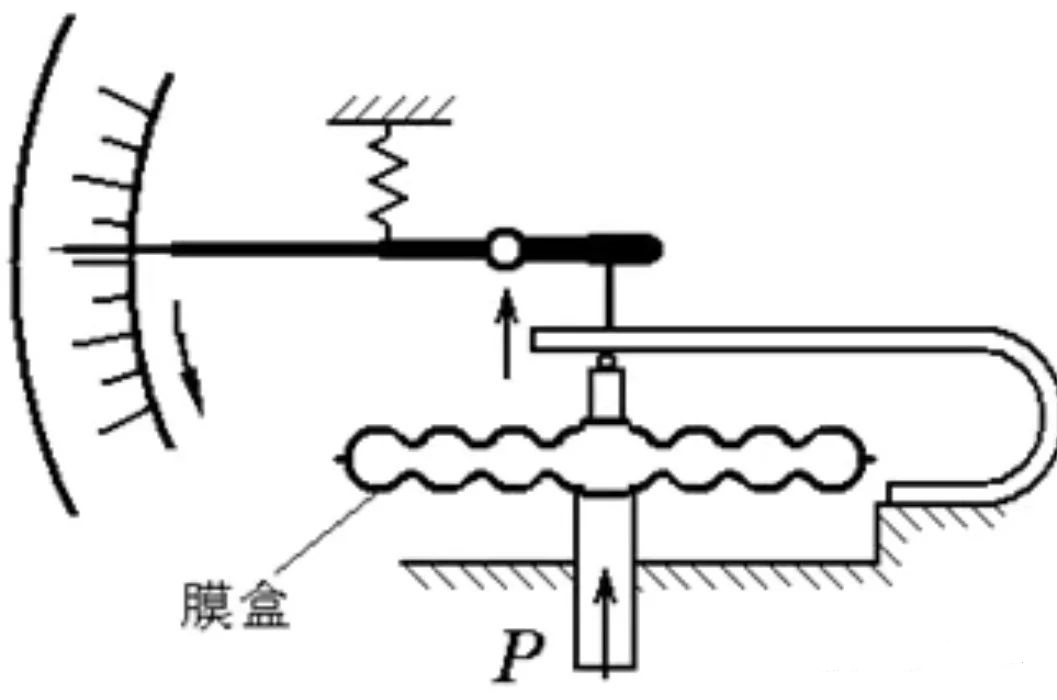

XKO-SG系列膜盒压力表：膜盒敏感元件由两块毗连在一起的显圆形海浪的膜片组成。。膜盒压力表的结构主要由膜盒、传念头构、调解机构、游丝指针、表盘等组成。。
XKO-SG系列膜盒压力表
XKO-SG系列膜式压力表有膜片压力表和膜盒压力表两种。。前者主要用于丈量侵蚀性介质或非凝固、非结晶的粘性介质的压力；；；；后者常用于丈量气体微压和负压， ，，，，，用于生产历程的工业仪表， ，，，，，它适用于丈量细小压力和真空。。丈量规模一样平常在-2000～4000Pa， ，，，，，准确度品级一样平常为2.5级。。
KWZK压力表分类：
压力表按其丈量准确度：可分为细密压力表。。
YQK-YJ系列细密压力表
YQK-YJ系列细密压力表的丈量准确度品级划分为0.1、0.16、0.25、0.4级0.05级；；；；
一样平常压力表的丈量准确度品级划分为1.0、1.6、2.5、4. 0级。。
丈量规模：分为、压力真空表、微压表、低压表、中压表及高压表；；；；
适用条件：分为耐振型、耐热型、耐侵蚀型、抗攻击防爆型；；；；
YQK-YJ系列耐震压力表
按接口位置：分为径向和轴向；；；；
压力表螺纹接口的位置,螺纹接口在表盘下方是径向的,与表盘笔直的是轴向的。。
径向和轴向压力表
特殊压力表：
YQK-YJ系列氧气压力表与通俗压力表在结构和材质方面可以完全一样， ，，，，，只是氧用压力表必需禁油。。由于油进人氧气系统易引起爆炸。。
YQK-YJ系列电接点压力表：加装上下限触点机构， ，，，，，压力偏离给定规模时发出报警信号。。
表径的选择
压力仪表的表径指仪表外壳的直径， ，，，，，常用的有60mm、 l00mm、 150mm、200mm、250mm等规格。。一样平常凭证检测， ，，，，，仪表所处位置和照明情形来选用适合的表径， ，，，，，以能便于视察清晰为宜。。在远距离和较暗处， ，，，，，适于用100mm 以上直径的仪表。。
量程的选择
当被测压力转变规模大， ，，，，，最大和最小事情压力可能不可同时知足上述要求时， ，，，，，选择仪表量程应首先要知足最大事情压力条件。。 压力表丈量规模标准系列有：-0.1-0.06,0.15;0-1,1.6,2.5,4,6,10X10" MPa（其中n为自然整数.可为正、负值）。。
一样平常在被测压力较稳固的情形下， ，，，，，最大事情压力不应凌驾仪表满量程的2／3；；；；
在被测压力波动较大或测脉动压力时， ，，，，，最大事情压力不应凌驾仪表满量程的1／2；；；；
为了包管丈量准确度．最小事情压力不应低于满量程的1／3；；；；
精度的选择
压力检测仪表的精度主要凭证生产允许的最大误差来确定， ，，，，，即要求仪表的基本误差应小于现实被测压力允许的最大绝对误差。。另外， ，，，，，在选择时应坚持节约的原则， ，，，，，只要丈量精度能知足生产的要求， ，，，，，就不必追求用过高精度的仪表。。
弹性压力表信号远传方法
弹性压力计一样平常为直读式仪表， ，，，，，也可以将弹性元件的变形转换为电信号输出， ，，，，，下图给出了几种弹性压力计信号电远传方法原理。。
电位器式。。在弹簧管压力计内装置滑线电位器， ，，，，，滑动触点和电阻的恣意一端之间的电压将取决于滑动触点位置， ，，，，，即取决于被测压力。。
特点：较量简朴， ，，，，，有很好的线性输出， ，，，，，可靠性较差。。
霍尔式。。其转换原理基于半导体质料的霍尔效应。。压力越大， ，，，，，两面积差越大， ，，，，，则在霍尔元件笔直于磁场和电流偏向的另两侧爆发的霍尔电势也越大。。
特点：结构简朴， ，，，，，迅速度高， ，，，，，寿命长， ，，，，，对外部磁场敏感， ，，，，，耐振性差。。
差动变压器式。� ？？？？梢贫奶居氲栽淖杂啥讼嗔⒋τ诓疃溲蛊鞯南呷χ校� ，，，，，被测压力越大则铁芯偏离越多， ，，，，，输出交流电压越高， ，，，，，从而可测出压力值。。
特点：性好、附加力小、位移规模较大， ，，，，，处于中央位置时输出不为零。。
一样平常不建议接纳弹性压力表加远传。。若需远传显示， ，，，，，可直接选用精度高、稳固性好、可靠性高的WAX-100系列压力变送器。。
