CGR-300系列称重传感器的原理与应用知识分享

1. 什么是CGR-300系列称重传感器？？？？？

称重传感器-有时称为“力”，，，“称重”或“重量”传感器，，，可将作用于其上的负载转换为可丈量的输出信号。。。。。。输出信号的巨细与施加的力或负载成比例。。。。。。

CGR-300系列L称重传感器 通常由两部分组成。。。。。。

应变片

弹性体

弹性体

弹性体通常由钢或铝制成。。。。。。其很是结实，，，具有很是小的弹性。。。。。。正如名词“弹性体”所言，，，钢或铝在负载下爆发一定量的变形，，，但随后会返回到初始位置，，，弹性地响应每次负载。。。。。。这些极小的转变可以接纳应变片获得。。。。。。应变仪的变形由剖析电子仪器诠释以确定重量。。。。。。

应变片

应变片它们是电导体，，，以蜿蜒的方法牢靠地附着在基底上。。。。。。当基底被拉动时，，，它和电导体就会一起更长。。。。。。当其缩短时，，，变短。。。。。。这将导致电导体中的电阻改变。。。。。。该应变可以在此基础上确定，，，由于电阻随应变而增添，，，并随之缩短而减小。。。。。。

应变原理，，，特殊质料的应变与电阻成正比，，，把特殊质料的金属丝做成栅型，，，贴在纸基上，，，叫应变片，，，把应变片，，，贴在承载变形的铝质料或刚质料！把应变片组成惠登斯电桥，，，不受力，，，输出电压0受力，，，应变片的电阻爆发转变，，，电桥不平衡输出电压，，，通过丈量电压的转变，，，转换为力的转变！

完成的惠斯通电桥需要稳固的直流电源来激励电路。。。。。。这通常是5Vdc或10Vdc，，，但可以是1Vdc至18Vdc的任何值。。。。。。

当应力施加在粘合应变仪上时，，，会爆发电阻转变，，，使惠斯通电桥不平衡。。。。。。这提供了与应力值成线性比例的输出信号。。。。。。该信号的值也与激励电压成比例，，，通常为几毫伏。。。。。。

CGR-300系列应变式称重传感器将作用于它们的负载转换为电信号。。。。。。丈量仪自己粘合到梁上或结构构件上，，，当施加力时该梁或结构构件变形。。。。。。在大大都情形下，，，使用四个应变计来获得最大迅速度和温度赔偿。。。。。。两个仪表通常处于拉伸状态，，，两个处于压缩状态，，，并通过赔偿调解举行接线。。。。。。当施加载荷时，，，应变会使载荷的电阻与载荷成比例地改变。。。。。。随着应变仪版本继续提高其精度，，，同时降低单位本钱，，，其他称重传感器正变得越来越不受接待。。。。。。

应变仪毗连到惠斯通电桥电路，，，带有四个应变仪（全桥），，，两个仪表（半桥）或一个仪表（四分之一桥）。。。。。。使用半桥和四分之一桥，，，桥使用细密监视器完成。。。。。。

电桥的四个臂上接事情应变片，，，都加入机械变形，，，同处一个温度场，，，温度影响相互抵消,电压输出迅速度高。。。。。。当 4 个应变片的质料、 阻值都相同时，，，可推导出以下公式:

?:图诠释应变片的装置方法，，，并诠释为什么增添和减小?

应变片牢靠地牢靠到到弹性体上，，，因此它履历相同的运动。。。。。。关于称重传感器来说，，，这些应变片被安排在惠斯登电桥中（见下图）。。。。。。这意味着四个SG毗连，，，组成一个桥路，，，并且被丈量的力的偏向与丈量栅丝响应对齐。。。。。。

若是一个物体安排在称重传感器上或悬挂在其上，，，则可以确定物体的重量。。。。。。称重传感器的预期负载总是沿着地球中心的偏向，，，即重力偏向。。。。。。也就是只能获得载荷重力偏向的力分量。。。。。。而 力传感器 不是这样，，，只管设计类似。。。。。。力传感器可以获取所有偏向上爆发的载荷。。。。。。与地球引力的偏向和装置方法无关。。。。。。

二、CGR-300系列称重传感器类型

称重传感器有多种类型，，，适合差别的应用。。。。。。常用的包括：

单点称重传感器: 一样平常用于平台秤，，，其安排在重物的下方。。。。。。

CGR-300系列弯曲梁称重传感器: 多个称重传感器安排在钢结构下方，，，并从上方加载重物。。。。。。

压向力传感器: 多个大宗程称重传感器安排在钢结构下方，，，并从上方加载重物。。。。。。

CGR-300系列拉向力称重传感器: 重物悬吊在一个或多个传感器下方。。。。。。

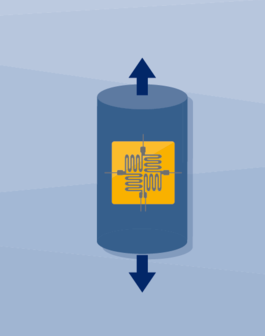

Tips:以上图例是四个应变计牢靠在称重传感器上，，，箭头偏向即为力的作用偏向。。。。。。

CGR-300系列称重传感器也可以凭证信号传输的类型举行分类：

数字称重传感器

内置电子元件，，，用于处置惩罚丈量效果并显示和传输。。。。。。

模拟称重传感器

需要附加装备 - 丈量放大器。。。。。。

三、影响称重传感器的因素

1. 情形温度

每种物质随着温度的转变而转变，，，陪同着温度升高而扩张，，，温度下降而缩短。。。。。。同样适用于称重传感器及其应变片，，，同样影响导体的电阻。。。。。。然而，，，无论情形温度怎样，，，为了获得准确的丈量效果，，，每个称重传感器都应内置温度赔偿机制。。。。。。

CGR-300系列称重传感器必需能够遭受种种情形温度影响。。。。。。如极寒和高温情形。。。。。。

2. 寄生力

凭证CGR-300系列称重传感器的装置情形，，，例如称重容器放在传送带下方，，，可能会爆发重量以外的其他负载。。。。。。“寄生力”是不但会爆发所需主要偏向上，，，并且会从侧面，，，下方施加。。。。。。称重传感器不是为此目的开发的，，，丈量效果可能不准确或泛起过失。。。。。。因此，，，在装置历程中必需小心，，，以确保没有或尽可能少的寄生力。。。。。。

四、应用

CGR-300系列称重传感器精度

无论接纳什么样的称重传感器，，，精度都起着很是主要的作用。。。。。。称重传感用具有差别的最大宗程（最大宗程指最大预期负载）和精度品级。。。。。。应变手艺精度品级一样平常为C级和D级。。。。。。具有电子校正的应变称重传感器拥有更高精度品级。。。。。。

"重量占工业中主导职位，，，由于商品主要以重量举行销售." - Stefan Schmidt

因此，，，称重必需严酷管制的。。。。。。关于价值低的货物（如沙子或砾石），，，称重传感器不需要很是准确 - D级精度就足够了。。。。。。另一方面，，，关于制药产品，，，需要最高精度品级A或B。。。。。。最常见的消耗品如肉类，，，水果和蔬菜称重，，，精度品级为C，，，对所使用的称重系统的精度要求较高。。。。。。但机械工程或修建质料衡器也需要C级精度。。。。。。

严酷的称重规标准一直对称重传感器开发职员提出新的挑战。。。。。。关于OIML精度品级较高的称重传感器，，，精度误差仅为几个 ppm（百万分之一）。。。。。。

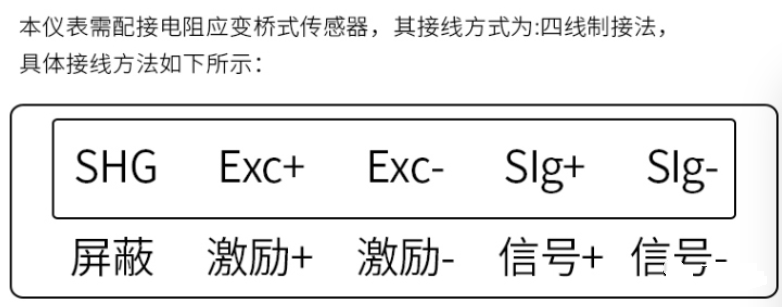

传感器接线

五、手艺趋势

基于应变的称重传感用具有很是普遍的应用。。。。。。应变称重手艺在许多领域还没有获得充分的使用，，，但趋势已经确定 - 需要更准确，，，更结实，，，更快，，，更智能，，，并且容易使用 。。。。。。
