一：故障种别：温度指示波动
二：仪表类型：一体化温度变送器
三：厂家型号：KS-BJ系列热电偶，，，KWZK问鼎国际自控
四：事情原理
事情原理：热电偶是使用热电效应来举行温度丈量的。 。
热电偶爆发热电势的条件是：两电极质料相异、两接点温度差别。 。
其结构由热电极、绝缘套保�；；す堋⑽露缺渌推鳌⒔酉吆械茸槌伞� 。

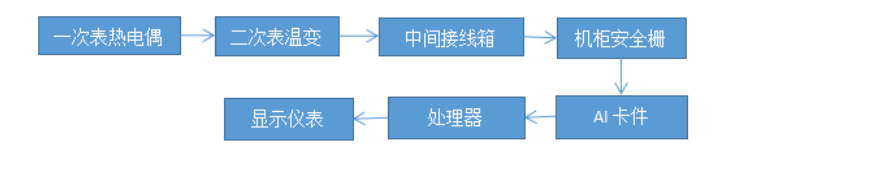

五：丈量回路方框图
六：使用工况先容：
23TE-0225为23单位，，，丈量燃烧炉炉膛的一体化温度变送器。 。正常情形下该温度为970摄氏度左右，，，压力为12Kpa左右，，，该温度一次元件装置位置较高。 。检查时需架设楼梯或脚手架
七：故障征象形貌：
工艺通知温度指示波动（峰值987℃，，，谷值910℃）。 。
八：处置惩罚前清静步伐：
1、治理磨练作业票。 。
2、联系工艺清静交出该表，，，此表装置在炉体侧方，，，距地面或许2.3米，，，一次元件周围高温并且有可能伴有毒气体。 。磨练前准备好防烫手套以及有毒气体报警仪。 。
3、磨练该温度要搭楼梯，，，必需二人以上前往磨练，，，楼梯下方需有人扶稳。 。
4、高温有毒高危区域不可将皮肤裸露在外。 。
5、作业时，，，需工艺监护。 。
九：问鼎国际KS-BJ系列热电偶温度变送器参数及接线。 。
温度变送器KS-BJ系列热电偶输出2线制4~20mA信号，，，可毗连热电阻、热电偶。 。带HART通讯，，， 接线方法凭证吸收信号的模拟量卡件差别，，，接线差别。 。

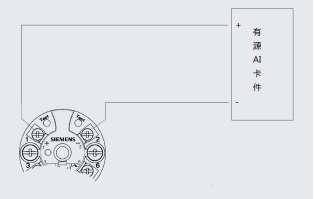

有源模拟量卡件，，，卡件自己供电，，，接线如下

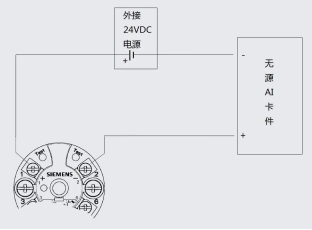

无源模拟量卡件，，，需要外接供电，，，接线如下
问鼎国际KS-BJ系列热电偶与温度传感器常用接线方法如下：+
+

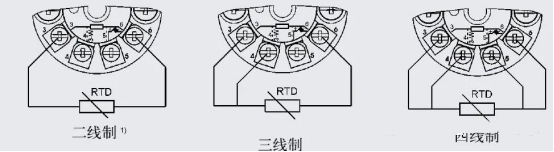

热电阻温度传感器接线方法
（注重：KS-BJ温度变送器只能接PT100热电阻）

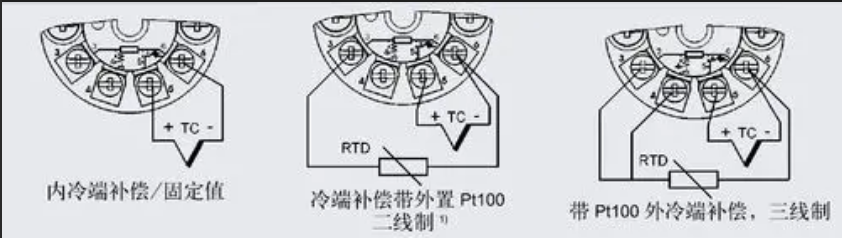

热电偶温度传感器接线方法
十、故障缘故原由剖析及判断思绪：
该仪表一次元件二线制K型热电偶，，，经由温度变送器后输出4~20MA信号至DCS机柜。 。
1、热电偶指示偏高：此时温度指示偏高，，，造成缘故原由：（1）赔偿导线与热电偶种类不符。 。处置惩罚要领：替换赔偿导线。 。（2）热电偶电极质料变质。 。处置惩罚步伐：替换热电偶。 。（3）丈量回路短路。 。处置惩罚步伐：查出短路点消除短路。 。
2、热电偶指示偏低：此时温度指示偏低，，，造成的缘故原由：（1）热电偶受潮，，，爆发氧化情形绝缘不良。 。处置惩罚要领：洗濯烘干或替换热电偶。 。（2）热电偶电极质料变质或热端损坏。 。处置惩罚要领：替换热电阻。 。（3）赔偿导线与热电偶极性接错。 。处置惩罚要领：准确接线。 。（4）丈量回路电阻不准确。 。处置惩罚要领：丈量回路电阻，，，准确设置线路电阻。 。
3、热电偶指示波动：此时温度指示波动，，，造成缘故原由：（1）接线盒或中心接线箱接线端子接线松动或接线端子氧化。 。处置惩罚步伐：紧固接线，，，整理氧化物重接。 。（2）绝缘不良导致接地。 。处置惩罚要领：使用万用表丈量回路是否接地，，，做好绝缘消除接地。 。
十一：故障有用处置惩罚步伐：
1、拆除接线检查端子接线情形以及热电偶本体。 。使用万用表，，，丈量热电偶MV值是否准确。 。
2、接回信号线，，，首先丈量温度变送器供电是否正常（DC24V）,接下来拆除一根线，，，使用万用变MA档位丈量输出电流（4-20MA） 看是否与温度值相对应。 。
3、此次检查，，，在丈量热电偶毫伏值时正常，，，温度变送器电压正常。 。在丈量毫安电流值输出时，，，泛起0.6~1.0MA值的波动情形。 。
4、泛起此情形的主要缘故原由应先检查各个接线的毗连情形。 。信号线是否泛起侵蚀等。 。
5、逐一拆除每一根信号线，，，有发黑发霉的线缆使用电工刀抛光并重新接回，，，接回之后用尖嘴钳稍微拉拽线缆看其是否牢靠。 。在举行这一操作之后。 。再次用万用表丈量输出。 。（此时已无波动征象）
十二：故障处置惩罚履历谈：
磨练区域有毒，，，高温，，，必需要先治理相关的票据还要有工艺的监护人在场，，，此类有联锁的装置必需提前治理相关票证并切除联锁。 。
作业时必需全程衣着防高温手套，，，阻止烫伤。 。搭梯子时必需有人扶住楼梯。 。磨练作业时清静第一。 。
带有温变的温度计必需要做好防水，，，防侵蚀霉变等。 。大大都的波动基本都是接触不良所致。 。温度变送器一旦被水侵蚀损坏将无法举行维修，，，只有替换。 。以是做好对此类仪表的三防是最主要的维护事情。 。
