YJS-JA系列减速机高速轴断裂剖析
减速机高速轴断裂剖析
使用客户：煤化工
齿轮箱型号：YJS-JA系列减速机
制造商：KWZK
使用工况: 行走机构

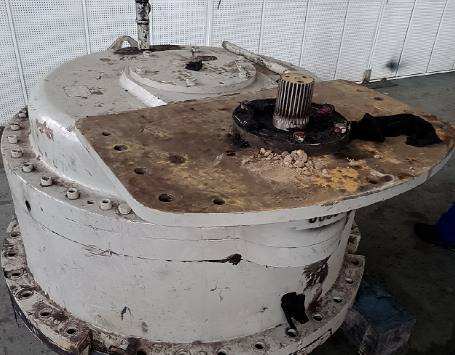

减速机外观
手动盘转输入轴，，输出轴时转时停。。。。。。

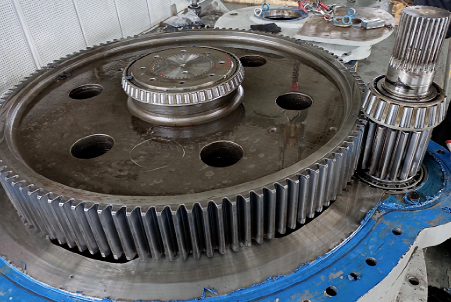

拆开上盖
齿轮无显着打齿。。。。。。

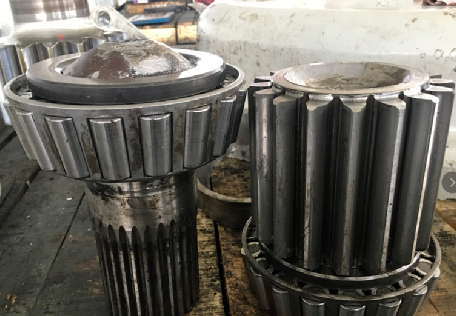

拿下高速轴
直接成两半了。。。。。。

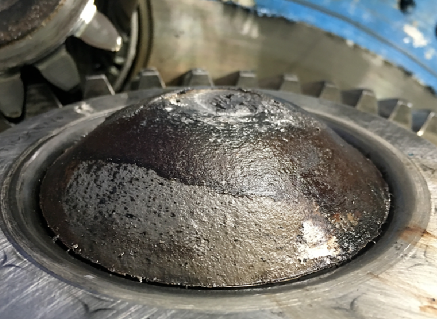

高速轴上半断口
断口像山丘，，轻轻摸一下。。。。。。感受有稍微颗粒感，，外貌形状规则又挺秀。。。。。。

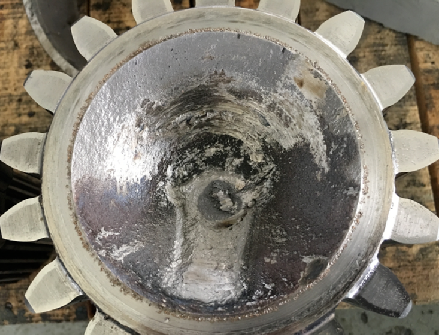

高速轴下半断口
断口像漏斗，，外貌较整体，，颗粒形状较规则。。。。。。

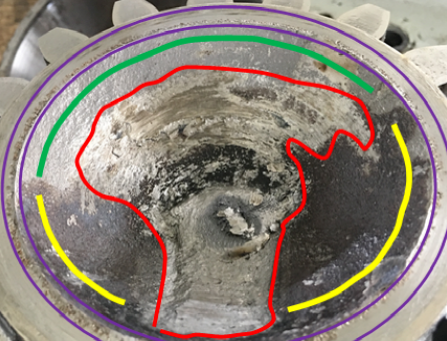

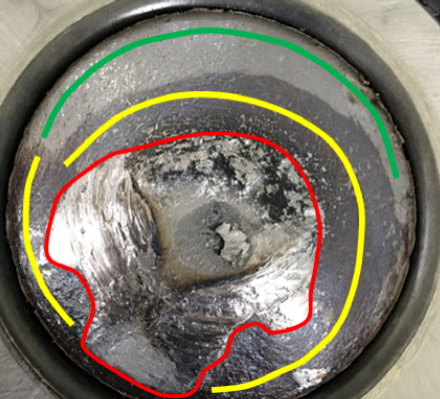

紫色区域为裂纹疲劳爆发源区。。。。。。
黄色区域为裂纹疲劳静扩展区。。。。。。
绿色区域为裂纹疲劳动扩展区。。。。。。
红色区域为疲劳瞬断区。。。。。。

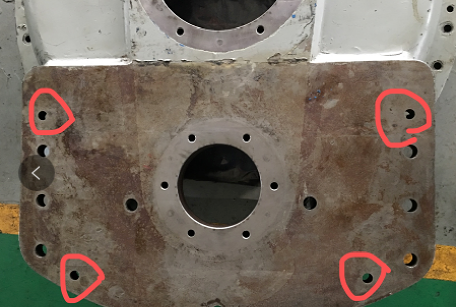

驱动电机装置位置
4个小红圈位置，，要知道是干啥的。。。。。。
断裂缘故原由形貌：
首先，，这根轴在旋转中爆发负荷旋转弯曲，，一连径向剪切力，，大应力集中于轴承装置处退刀槽，，陪同旋转剪切次数增添，，退刀槽处爆发疲劳裂纹，，裂纹一直扩展，，形成断裂。。。。。。
这例是很典范的旋转弯曲疲劳断裂。。。。。。预防他的步伐很简朴，，就是上图的四个小红圈，，你只要在装置减速机的时间，，砸上4枚定位销，，就OK。。。。。。若是你在装置时不下心把4个定位销给搞丢了，，记得一定要补，，万万不可用通俗螺丝取代，，不然就会爆发本例中的断轴事故。。。。。。
