数字万用表与指针万用表相比， ，，，，，具有丈量准确度高、丈量速率快、输入阻抗大、过载能力强和功效多等优点， ，，，，，以是它与指针万用表一样， ，，，，，在电工电子手艺丈量方面获得普遍的应用。。。。。。数字万用表的种类许多， ，，，，，但使用基内情同， ，，，，，下面以普遍使用且价钱自制的YRR-DY系列数字万用表为例来说明数字万用表的使用。。。。。。
1、面板先容
数字万用表的面板上主要有显示屏、档位开关和州插孔。。。。。。YRR-DY系列数字万用外貌板如图所示。。。。。。

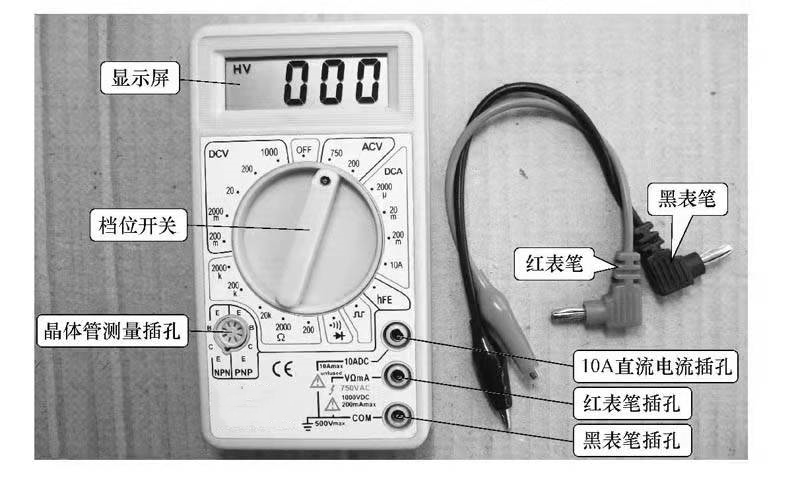

YRR-DY系列数字万用表的面板
1.显示屏
显示屏用来显示被丈量的数值， ，，，，，它可以显示4位数字， ，，，，，但最高位只能显示到1， ，，，，，其他位可显示0～9。。。。。。
2.档位开关
档位开关的功效是选择差别的丈量档位， ，，，，，它包括直流电压档、交流电压档、直流电流档、电阻档、二极管丈量档和晶体管放大倍数丈量档。。。。。。
3.插孔
数字万用表的面板上有3个自力插孔和1个6孔组合插孔。。。。。。标有“COM”字样的为黑表笔插孔， ，，，，，标有“VΩmA”为红表笔插孔， ，，，，，标有“10ADC”为直流大电流插孔， ，，，，，在丈量200mA～10A规模内的直流电流时， ，，，，，红表笔要插入该插孔。。。。。。6孔组合插孔为晶体管丈量插孔。。。。。。
2、丈量直流电压
YRR-DY系列数字万用表的直流电压档又分为200mV档、2000mV档、20V档、200V档、1000V档。。。。。。通过丈量一节电池的电压值来说明直流电压的丈量， ，，，，，详细历程如下：

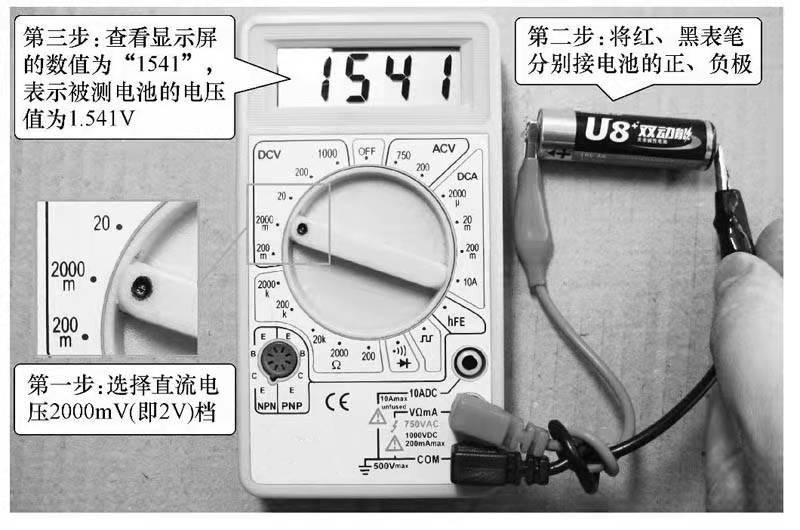

直流电压的丈量
第一步：选择档位。。。。。。一节电池的电压在1.5V左右， ，，，，，凭证档位应高于且最靠近被测电压原则， ，，，，，选择2000mV（2V）档较为合适。。。。。。
第二步：红、黑表笔接被测电压。。。。。。红表笔接被测电压的高电位处（即电池的正极）， ，，，，，黑表笔接被测电压的低电位处（即电池的负极）。。。。。。
第三步：在显示屏上读数。。。。。。现视察显示屏显示的数值为“1541”， ，，，，，则被测电池的直流电压为1.541V。。。。。。若显示屏显示的数字一直转变， ，，，，，可选择其中较稳固的数字作为丈量值。。。。。。
3、丈量交流电压
YRR-DY系列数字万用表的交流电压档又分为200V档和750V档。。。。。。
下面通过丈量市电的电压值来说明交流电压的丈量。。。。。。详细历程如下：
第一步：选择档位。。。。。。市电电压通常在220V左右， ，，，，，凭证档位应高于且最靠近被测电压原则， ，，，，，选择750V档最为合适。。。。。。
第二步：红、黑表笔接被测电压。。。。。。由于交流电压无正、负极之分， ，，，，，故红、黑表笔可随意划分插入市电插座的两个插孔内。。。。。。
第三步：在显示屏上读数。。。。。。现视察显示屏显示的数值为“237”， ，，，，，则市电的电压值为237V。。。。。。

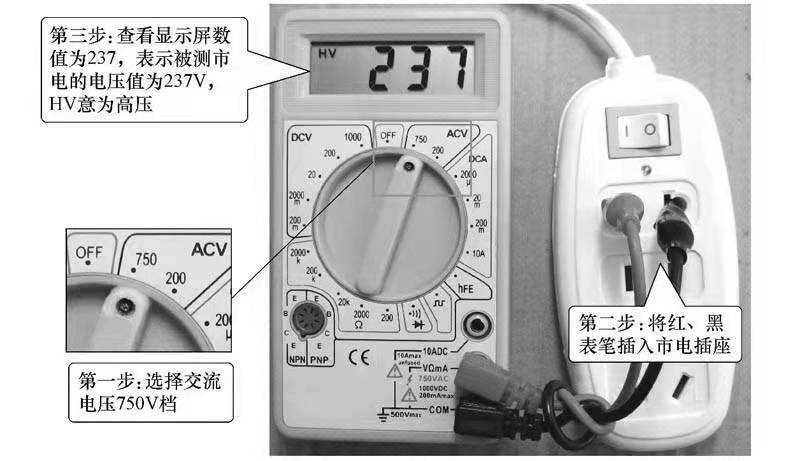

交流电压的丈量
4、丈量直流电流
YRR-DY系列数字万用表的直流电流档详细又分为2000μA档、20mA档、200mA档、10A档。。。。。。

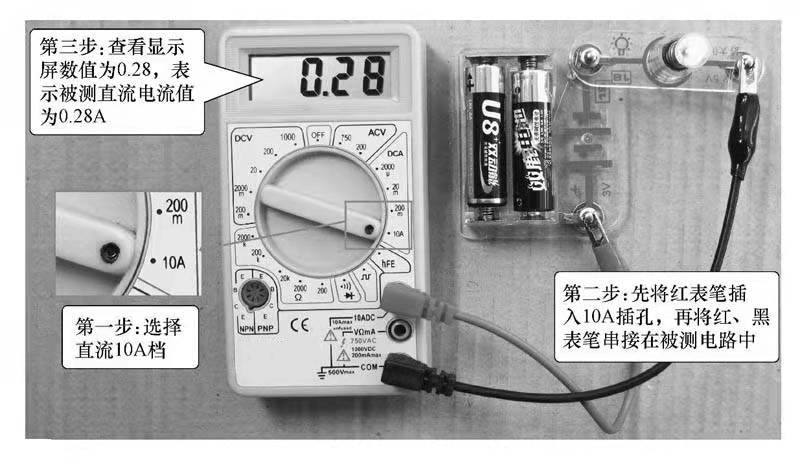

下面以丈量流过灯胆的电流巨细为例来说明直流电流的丈量， ，，，，，丈量操作如图所示。。。。。。详细历程如下所述：
第一步：选择档位。。。。。。灯胆事情电流较大， ，，，，，这里选择直流10A档。。。。。。
第二步：将红、黑表笔串接在被测电路中。。。。。。先将红表笔插入10A电流专用插孔， ，，，，，断开被测电路， ，，，，，再将红、黑表笔串接在电路的断开处， ，，，，，红表笔接断开处的高电位端， ，，，，，黑表笔接断口处的另一端。。。。。。
第三步：在显示屏上读数。。。。。。现视察显示屏显示的数值为“0.28”， ，，，，，则流过灯胆的电流为0.28A。。。。。。
直流电流的丈量
5、丈量电阻
万用表测电阻时接纳电阻档。。。。。。DT-830型万用表的电阻档又分为200Ω档、2000Ω档、20kΩ档、200kΩ档和2000kΩ档。。。。。。

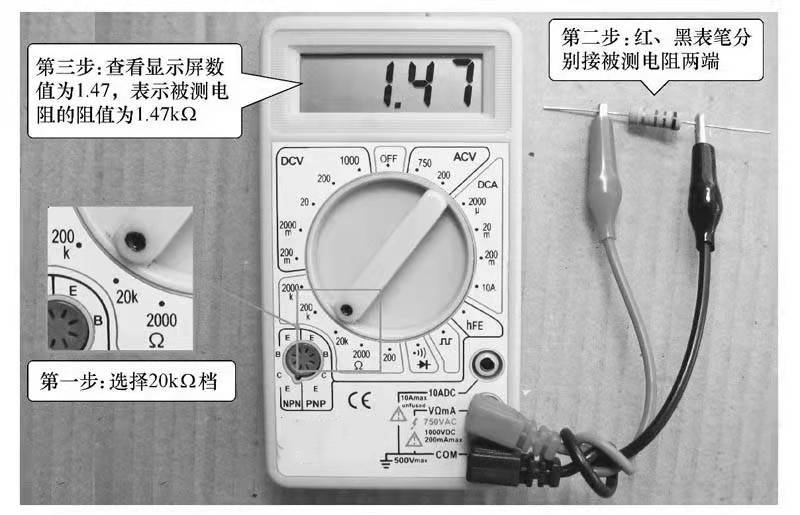

1.丈量一只电阻的阻值， ，，，，，下面通过丈量一个电阻的阻值来说明电阻档的使用， ，，，，，丈量如图所示。。。。。。详细历程说明如下：
第一步：选择档位。。。。。。预计被测电阻的阻值不会大于20kΩ， ，，，，，凭证档位应高于且最靠近被测电阻的阻值原则， ，，，，，选择20kΩ档最为合适。。。。。。若无法预计电阻的大致阻值， ，，，，，可先用最高等丈量， ，，，，，若发明偏小， ，，，，，再凭证显示的阻值替换合适低档位重新丈量。。。。。。
第二步：红、黑表笔接被测电阻两个引脚。。。。。。
第三步：在显示屏上读数。。。。。。现视察显示屏显示的数值为“1.47”， ，，，，，则被测电阻的阻值为1.47kΩ。。。。。。
电阻的丈量
2.丈量导线的电阻

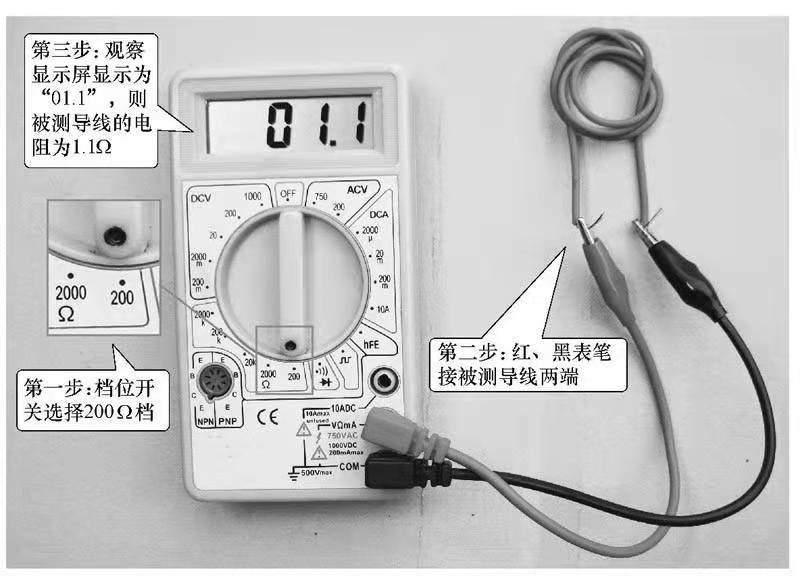

导线的电阻巨细与导体质料、截面积和长度有关， ，，，，，关于接纳相同导体质料（如铜）的导线， ，，，，，芯线越粗其电阻越小， ，，，，，芯线越长其电阻越大。。。。。。导线的电阻较小， ，，，，，数字万用表一样平常使用200Ω档丈量， ，，，，，丈量操作如图所示。。。。。。若是被测导线的电阻为无限大， ，，，，，则导线开路。。。。。。
丈量导线的电阻
注重：数字万用表在使用低电阻档（200Ω档）丈量时， ，，，，，将两根表笔短接， ，，，，，通� ；；；；岱⒚飨允酒料允镜淖柚挡晃�， ，，，，，一样平常在零点几欧至几欧之间。。。。。。该阻值主要是表笔及误差阻值， ，，，，，性能好的数字万用表该值很小。。。。。。由于数字万用表无法举行欧姆校零， ，，，，，若是对丈量准确度要求很高， ，，，，，可在丈量前记下表笔短接时的阻值， ，，，，，再将丈量值减去该值即为被测元件或线路的现实阻值。。。。。。
6、丈量线路通断

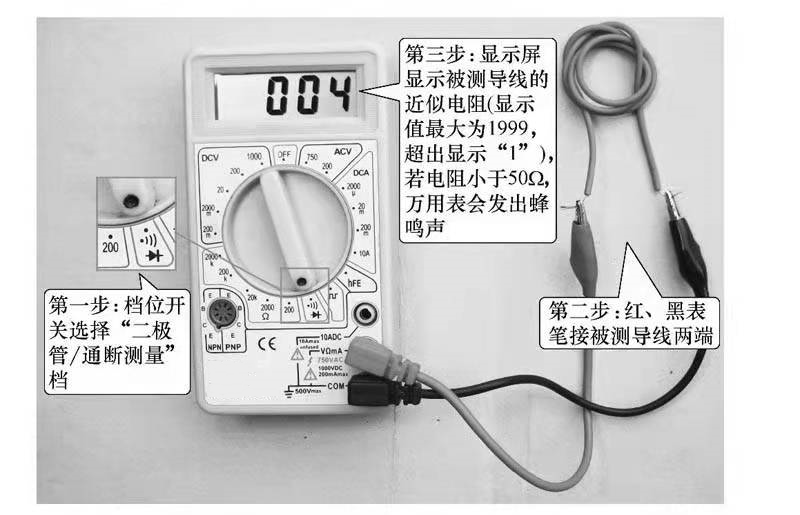

线路通断可以用万用表的电阻档丈量， ，，，，，但每次丈量时都要审查显示屏的电阻值来判断， ，，，，，这有些贫困。。。。。。为此有的数字万用表专门设置了“通断丈量”档， ，，，，，在丈量时， ，，，，，当被测线路的电阻小于一定值（一样平常为50Ω左右）， ，，，，，万用表会发出蜂鸣声， ，，，，，提醒被测线路处于导通状态。。。。。。图为用数字万用表的“通断丈量”档检测导线的通断。。。。。。
用“通断丈量”档检测导线的通断
