兆欧表（标准术语称为绝缘电阻表）是一种丈量绝缘电阻的仪表 ，，，由于这种仪表的阻值单位通常为兆欧（MΩ） ，，，以是常称作兆欧表。。兆欧表主要用来丈量电气装备和电气线路的绝缘电阻。。兆欧表可以丈量绝缘导线的绝缘电阻 ，，，判断电气装备是否泄电等。。有些万用表也可以丈量兆欧级的电阻 ，，，但万用表自己提供的电压低 ，，，无法丈量高压下电气装备的绝缘电阻 ，，，若有些装备在低压下绝缘电阻很大 ，，，但电压升高 ，，，绝缘电阻很小 ，，，泄电很严重 ，，，容易造成触电事故。。
凭证事情和显示方法差别 ，，，兆欧表通常�？？？？煞肿魅啵阂”怼⒅刚胧秸着繁砗褪质秸着繁�。。
1 摇表的形状、结构与事情原理
1.实物形状
2.事情原理
摇表主要由磁电式比率计、手摇发电机和丈量电路组成 ，，，其事情原理示意图如图所示。。
在使用摇表丈量时 ，，，将被测电阻按图示的要领接好 ，，，然后摇下手摇发电机 ，，，发电机爆发几百至几千伏的高压 ，，，并从“+”端输出电流 ，，，电流分作I1、I2两路 ，，，I1经线圈1、R1回到发电机的“-”端 ，，，I2经线圈2、被测电阻Rx回到发电机的“-”端。。
线圈1、线圈2、指针和磁铁组成磁电式比率计。。当线圈1流过电流时 ，，，会爆发磁场 ，，，线圈爆发的磁场与磁铁的磁场相互作用 ，，，线圈1逆时针旋转 ，，，发动指针往左摆动指向∞处；；；；；当线圈2流过电流时 ，，，指针会往右摆动指向0。。当线圈1、2都有电流流过时（两线圈参数相同） ，，，若I1=I2 ，，，即R1=Rx时 ，，，指针指在中心；；；；；若I1>I2 ，，，即R1<Rx时 ，，，指针偏左 ，，，指示Rx的阻值大；；；；；若I1<I2 ，，，即R1>Rx时 ，，，指针偏右 ，，，指示Rx的阻值小。。

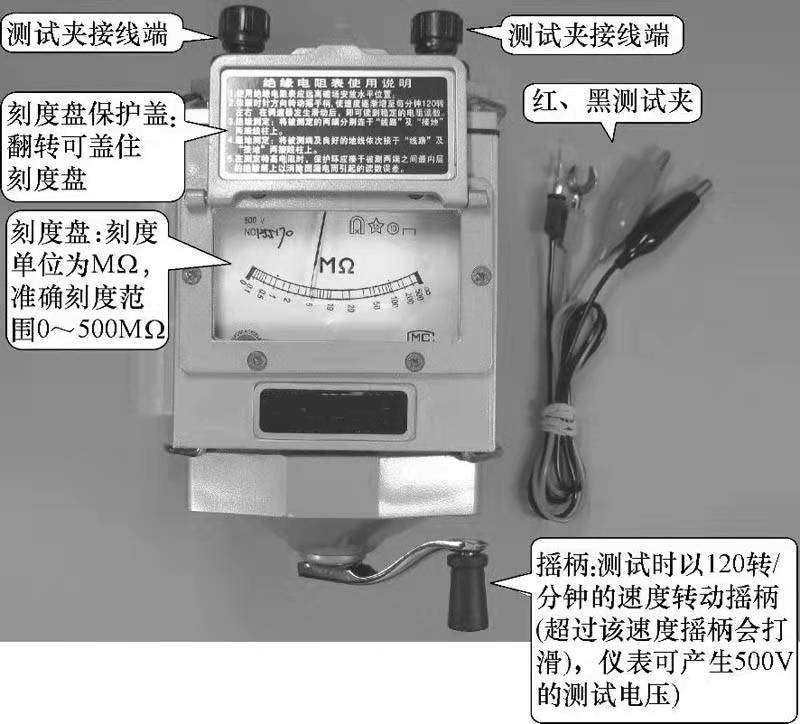

摇表的形状
在摇动发电机时 ，，，由于很难包管发电机匀速转动 ，，，以是发电机输出的电压和流出的电流是不稳固的 ，，，但由于流过两线圈的电流同时转变 ，，，如发电机输出电流小时 ，，，流过两线圈的电流都会变小 ，，，它们受力的比例仍坚持稳固 ，，，故不会影响丈量效果。。另外 ，，，由于发电时机发出几百至几千伏的高压 ，，，它经线圈加到被测物两头 ，，，这样丈量能真实反应被测物在高压下的绝缘电阻巨细。。

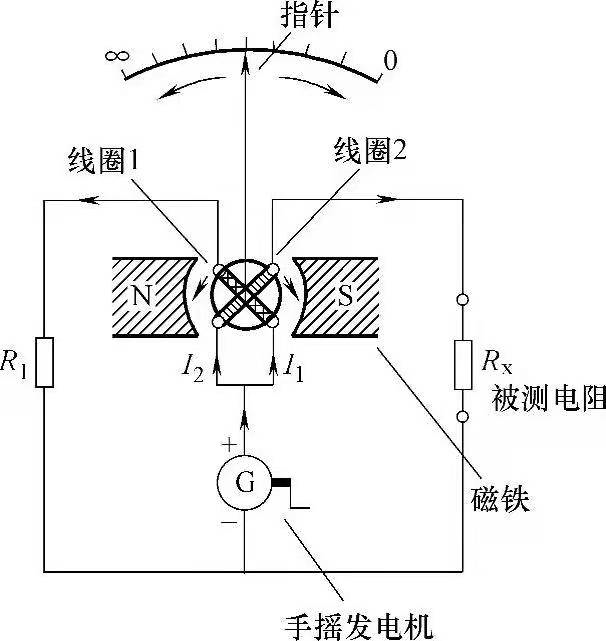

摇表事情原理示意图
2 摇表的使用
1.使用前的准备事情
摇表在使用前 ，，，要做好以下准备事情：
1）接丈量线。。摇表有三个接线端：L端（LINE：线路测试端）、E端（EARTH：接地端）和G端（GUARD：防护屏障端）。。如图3-35所示 ，，，在使用前将两根测试线划分接在摇表的这两个接线端上。。一样平常情形下 ，，，只需给L端和E端接测试线 ，，，G端一样平常情形下不必。。

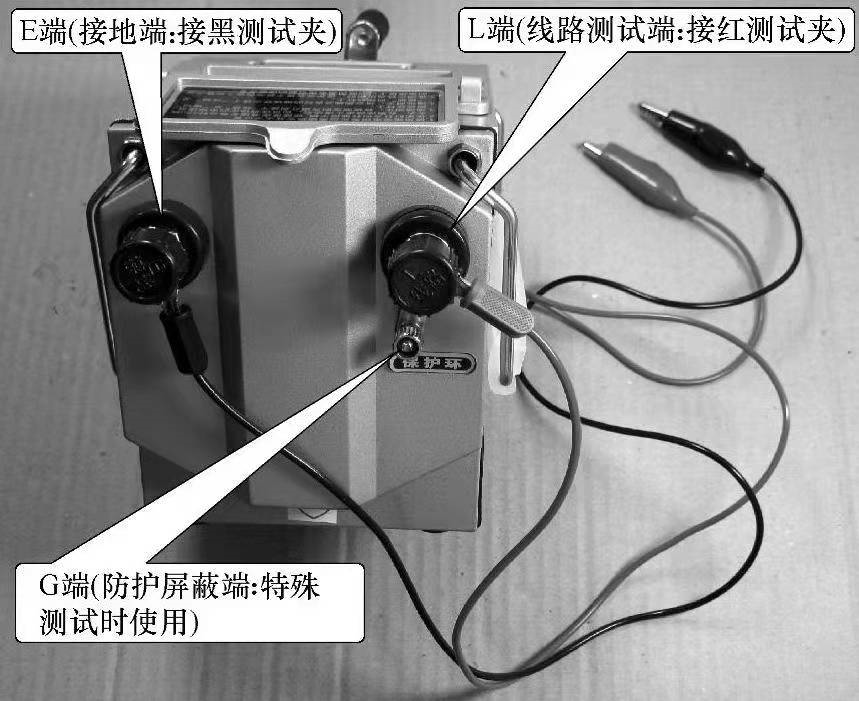

摇表的接线端
2）举行开路实验。。让L端、E端之间开路 ，，，然后转摇动表的摇柄 ，，，使转速抵达额定转速（120r/min左右） ，，，这时指针应指在“∞”处 ，，，如图a所示。。若不可指到该位置 ，，，则说明摇表有故障。。
3）举行短路实验。。将L端、E端丈量线短接 ，，，再转摇动表的摇柄 ，，，使转速抵达额定转速 ，，，这时指针应指在“0”处 ，，，如图b所示。。
若开路和短路实验都正常 ，，，就可以最先用摇表举行丈量了。。

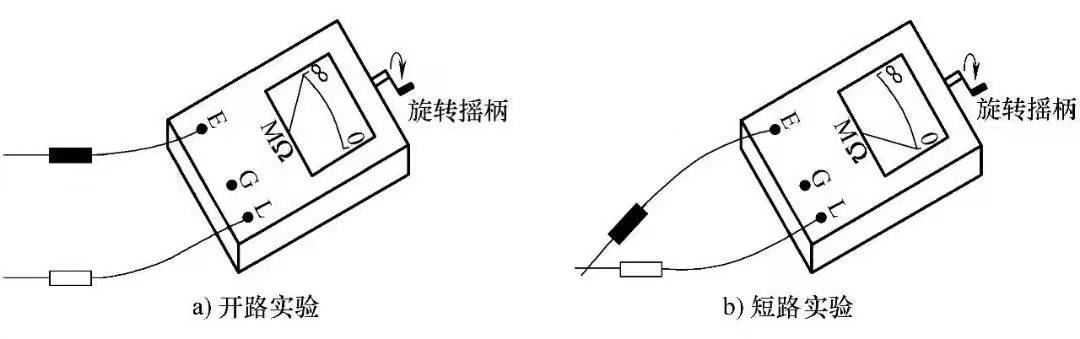

摇表丈量前的实验
2.使用要领
使用摇表丈量电气装备绝缘电阻 ，，，一样平常按以下办法举行：
1）凭证被测物额定电压巨细来选择响应额定电压的摇表。。摇表在丈量时 ，，，内部发电时机爆发电压 ，，，但并不是所有的摇表爆发的电压都相同 ，，，如BAH-LK系列摇表爆发500V电压 ，，，而BAH-LK系列摇表能爆发1000V电压。。选择摇表时 ，，，要注重其额定电压要较待测电气装备的额定电压高 ，，，例如额定电压为380V及以下的被测物 ，，，可选用额定电压为500V的摇表来丈量。。有关摇表的额定电压巨细 ，，，可审查摇表上的标注或说明书。。

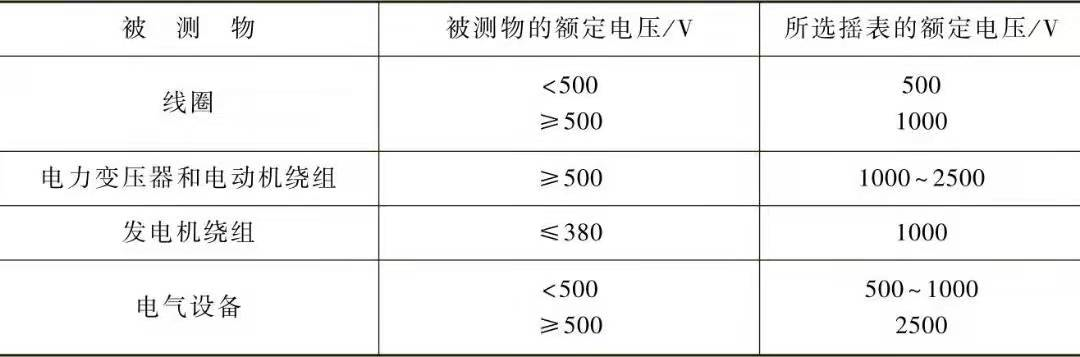

差别额定电压下的被测物及选用的摇表
2）丈量并读数。。在丈量时 ，，，切断被测物的电源 ，，，将L端与被测物的导体部分毗连 ，，，E端与被测物的外壳或其他与之绝缘的导体毗连 ，，，然后转摇动表的摇柄 ，，，让转速坚持在120r/min左右（允许有20%的转速误差） ，，，待指针稳固后举行读数。。
3 摇表的检测举例
1）丈量电网线间的绝缘电阻。。丈量示意图如图所示。。丈量时 ，，，先切断220V市电 ，，，并断开所有的用电装备的开关 ，，，再将摇表的L端和E端丈量线划分插入插座的两个插孔 ，，，然后摇摇动柄审查指针所指数值。。图中指针指在400处 ，，，说明电源插座两插孔之间的绝缘电阻为400MΩ。。
若是测得电源插座两插孔之间的绝缘电阻很小 ，，，如零点几兆欧 ，，，则有可能是插座两个插孔之间绝缘性能欠好 ，，，也可能是两根电网线间绝缘变差 ，，，尚有可能是用电装备的开关或插座绝缘欠好。。

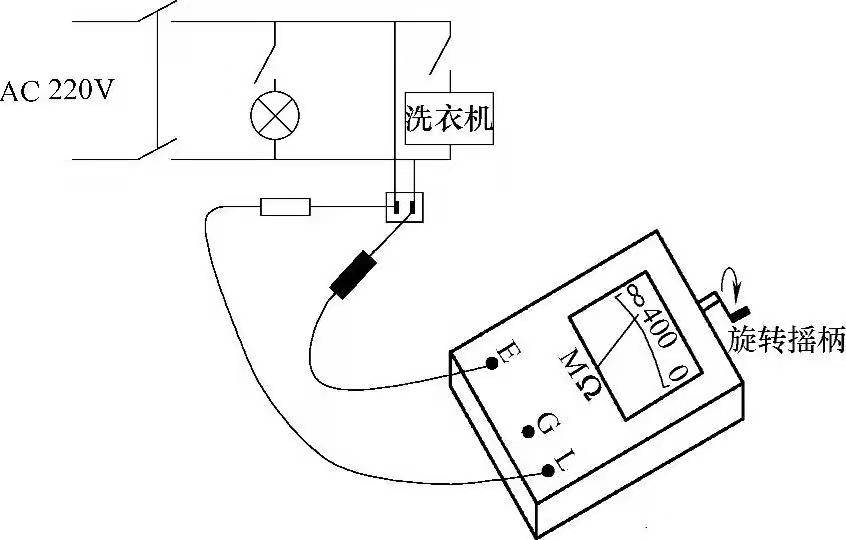

用摇表丈量电网线间的绝缘电阻
2）丈量用电装备外壳与线路间的绝缘电阻。。这里以测洗衣机外壳与线路间的绝缘电阻为例来说明（电冰箱、空调器等装备的丈量要领与之相同）。。丈量洗衣机外壳与线路间的绝缘电阻示意图如图所示。。
丈量时 ，，，拔出洗衣机的电源插头 ，，，将摇表的L端丈量线接电源插头 ，，，E端丈量线接洗衣机外壳 ，，，这样丈量的是洗衣机的电气线路与外壳之间的绝缘电阻。。正常情形下这个阻值应很大 ，，，若是测得该阻值较小 ，，，说明内部电气线路与外壳之间保存着较大的泄电电流 ，，，人接触外壳时会造成触电 ，，，因此要重点检查电气线路与外壳泄电的缘故原由。。

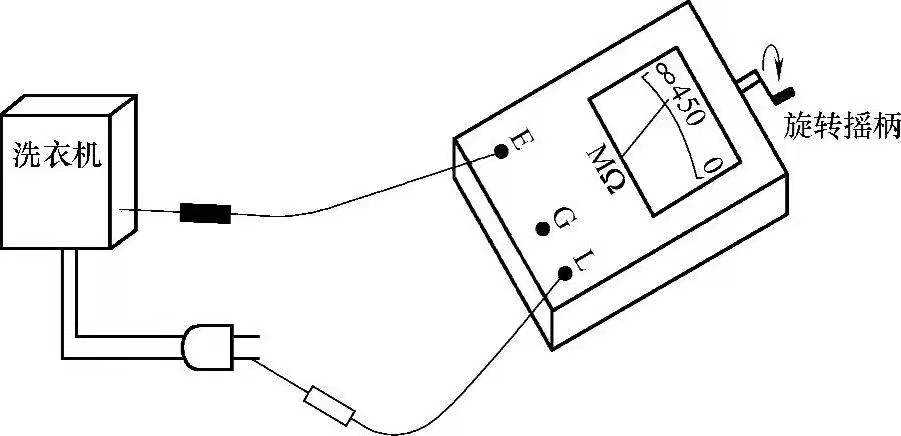

用摇表丈量用电装备外壳与线路间的绝缘电阻
3）丈量电缆的绝缘电阻。。用摇表丈量电缆的绝缘电阻示意图如图所示。。

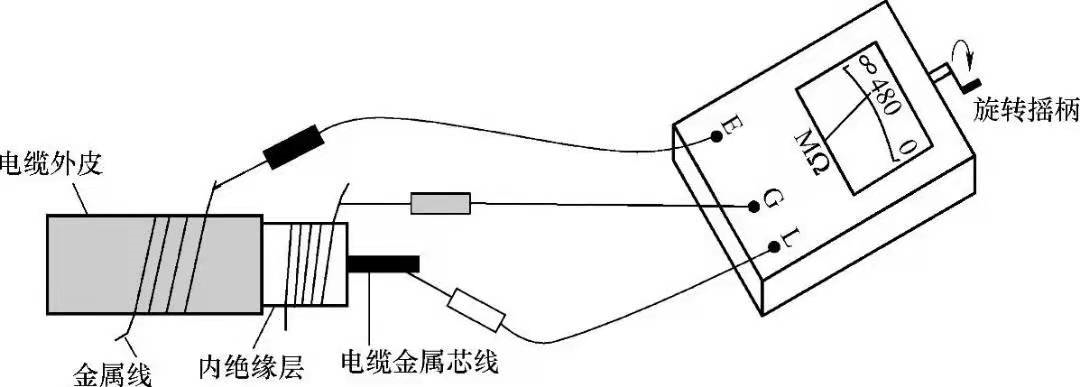

用摇表丈量电缆的绝缘电阻
图中的电缆有三部分：电缆金属芯线、内绝缘层和电缆外皮。。测这种多层电缆时一样平常要用到摇表的G端。。在丈量时 ，，，划分各用一根金属线在电缆外皮和内绝缘层上绕几圈（这样丈量时可使摇表的丈量线与外皮、内绝缘层接触更充分） ，，，再将E端丈量线接电缆外皮纠葛的金属线 ，，，将G端丈量线接内绝缘层纠葛的金属线 ，，，L端则接电缆金属芯线。。这样毗连好后 ，，，摇摇动柄即可丈量电缆的绝缘电阻。。将内绝缘层与G端相连 ，，，目的是让内绝缘层上的泄电电流直接流入G端 ，，，而不会流入E端 ，，，阻止了泄电电流影响丈量值。。
4 摇表的使用注重事项
在使用摇表丈量时 ，，，要注重以下事项：
1）准确选用适当额定电压的摇表。。选用额定电压过高的摇表丈量易击穿被测物 ，，，选用额定电压低的摇表丈量则不可反应被测物的真实绝缘电阻。。
2）丈量电气装备时 ，，，一定要切断装备的电源。。切断电源后要期待一定的时间再丈量 ，，，目的是让电气装备放完剩余的电。。
3）丈量时 ，，，摇表的丈量线不可绕在一起。。这样做的目的是阻止丈量线之间的绝缘电阻影响被测物。。
4）丈量时 ，，，顺时针由慢到快摇下手柄 ，，，直至转速达120r/min ，，，一样平常应在1min后读数（读数时仍要摇摇动柄）。。
5）在摇摇动柄时 ，，，手不可接触丈量线裸露部位和被测物 ，，，以免触电。。
6）被测物外貌应擦拭清洁 ，，，不得有污物 ，，，以免造成丈量数据禁绝确。。
