接触器互锁正反转电路知识
接触器互锁正反转电路知识

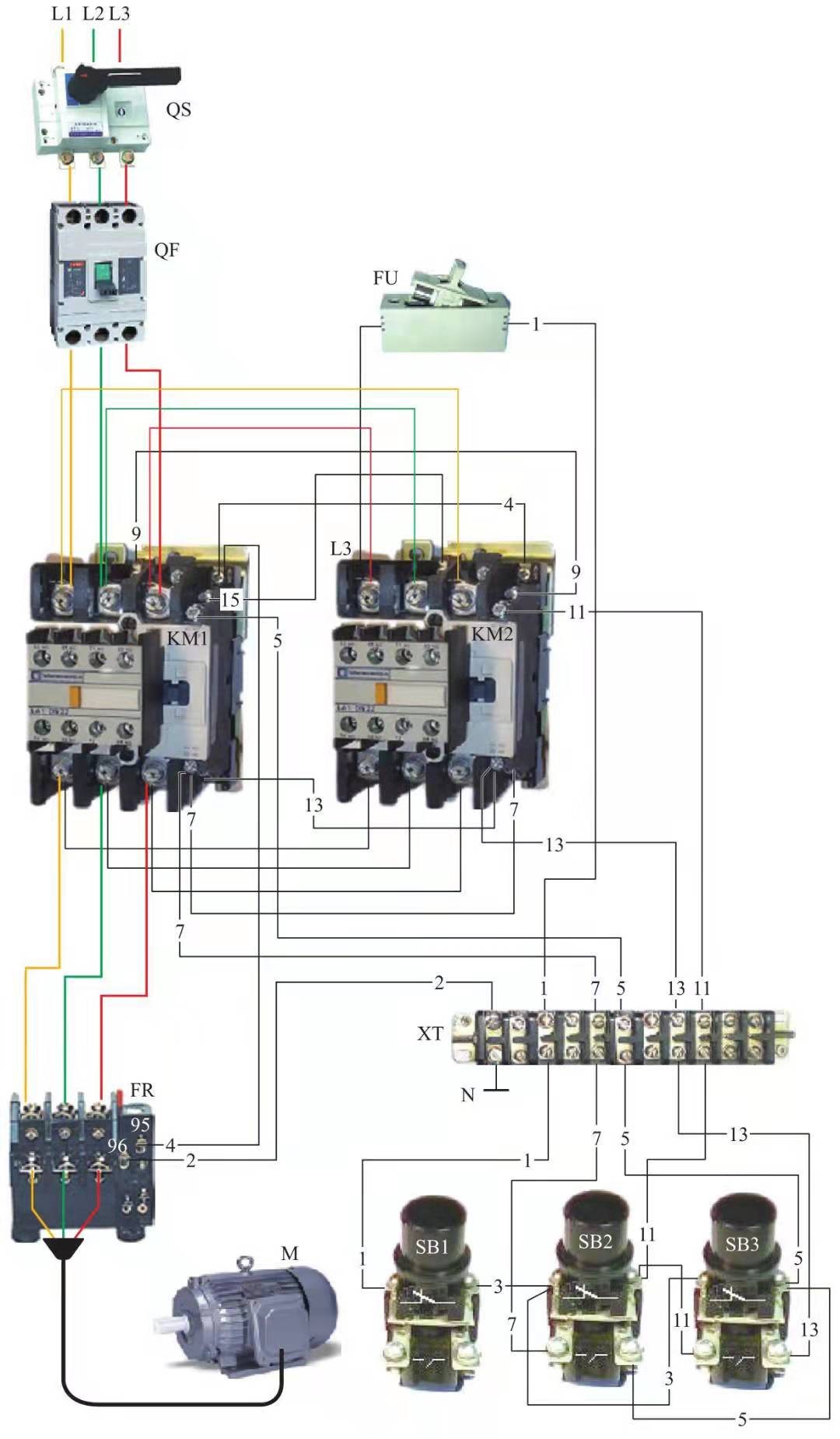

合上控制回路熔断器FU，，，电路具备启停条件。。。。。。电念头主回路中增添了过载�；；；；；；ぃㄈ燃痰缙鱂R）。。。。。。电念头过载时，，，热继电器FR行动，，，FR的动断触点断开，，，接触器KM断电释放，，，KM的三个主触点同时断开，，，电念头断电阻止运转。。。。。。
（1）电念头正向运转

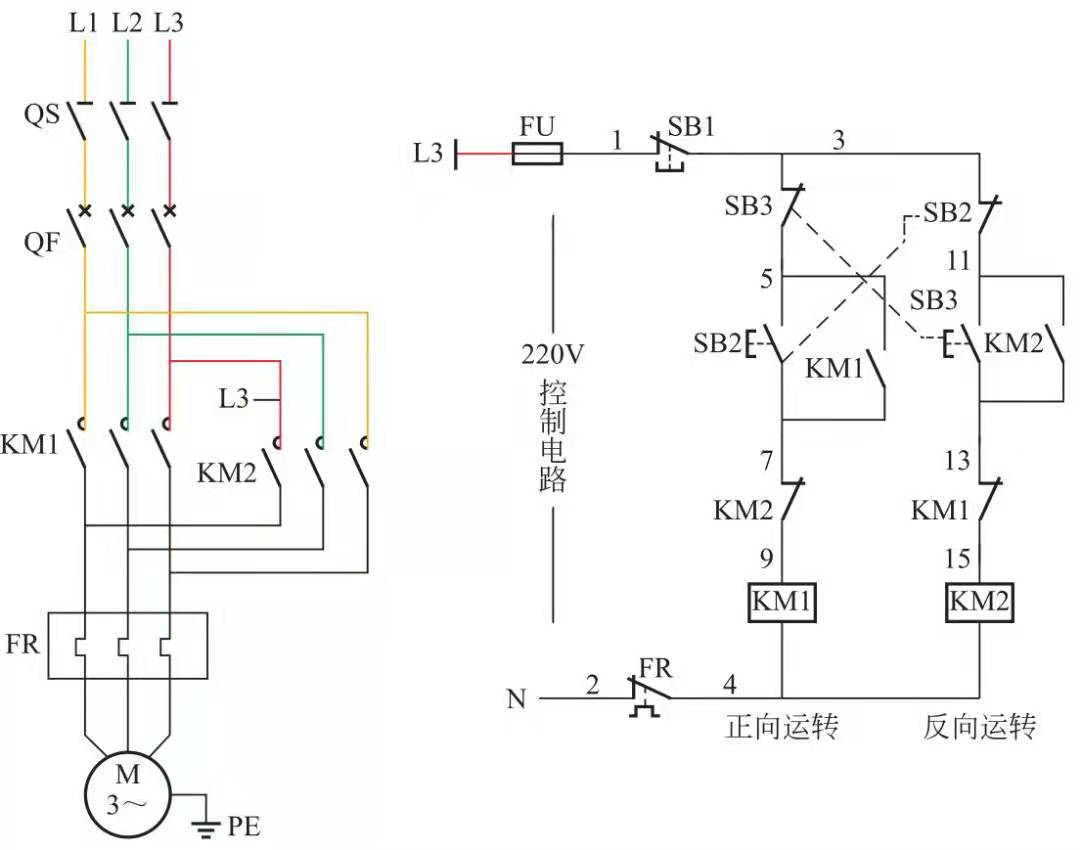

按下正向启动按钮SB2，，，电源L3相→控制回路熔断器FU→1号线→阻止按钮SB1动断触点→3号线→按钮SB3动断触点→5号线→启动按钮SB2动合触点（按下时闭合中）→7号线→反向接触器KM2动断触点→9号线→正向接触器KM1线圈→4号线→热继电器FR动断触点→2号线→电源N极。。。。。。电路接通，，，接触器KM1线圈获220V电压行动。。。。。。动合触点KM1闭合自保。。。。。。主回路中正向接触器KM1三个主触点同时闭合，，，电念头M绕组获得按L1、L2、L3排列的三相380V交流电源，，，电念头正向运转。。。。。。
按下阻止按钮SB1时，，，动断触点SB1断开，，，切断正向接触器KM1控制电路，，，接触器KM1线圈断电释放，，，接触器KM1的三个主触点断开，，，电念头断电阻止运转。。。。。。
（2）电念头反向运转
按下反向启动按钮SB3，，，电源L3相→控制回路熔断器FU→1号线→阻止按钮SB1动断触点→3号线→按钮SB2动断触点→11号线→启动按钮SB3动合触点（按下时闭合中）→13号线→正向接触器KM1动断触点→15号线→反向接触器KM2线圈→4号线→热继电器FR动断触点→2号线→电源N极。。。。。。电路接通，，，接触器KM2线圈获220V电压行动。。。。。。动合触点KM2闭合自保。。。。。。主回路中反向接触器KM2三个主触点同时闭合，，，电念头M绕组获得按L3、L2、L1排列的三相380V交流电源，，，电念头反向运转。。。。。。
按下阻止按钮SB1时，，，动断触点SB1断开，，，切断正向接触器KM2控制电路，，，接触器KM2线圈断电释放，，，接触器KM2的三个主触点断开，，，电念头断电阻止运转。。。。。。
