一、故障类型:工艺操作脱硫加氨槽平衡阀AV-2103后，，，氧化槽液位无转变，，，氧化槽氧化率变低。。。。。
二、仪表类型：气动调理阀
三、厂家型号：气动调理阀加阀门定位器
四、使用工况：脱硫加氨槽平衡阀，，，介质：亚硫酸氢氨与亚硫酸氨溶液。。。。。事情温度：常温。。。。。公称通径：DN125。。。。。行程：40 mm。。。。。
五、故障征象形貌:工艺反应AV-2103脱硫加氨槽平衡阀远程操作后，，，远程给定值后阀门没有反响且氧化槽液位无显着转变。。。。。影响氧化槽液位平衡及氧化槽氧化率。。。。。
六、作业前清静辨识及步伐
1.按划定规范治理磨练票，，，做好危害辨识；；；
2.衣着好劳动�；；；び闷�；；；
3.联系工艺职员确认阀门情形，，，切旁路手动控制工艺，，，确认开、关阀门对工艺没有影响，，，完全，，，清静交出该装备；；；
4.带好需用的防爆及格磨练工具；；；
5.进入事情现场要两人偕行，，，工艺监护并确认故障装备；；；
6.作业时注重现场风向，，，携带有毒有害气体报警仪。。。。。
七、故障缘故原由剖析及判断思绪
1.调理阀有输入可是不可动。。。。。
2.是否无气源或者气源压力过低
3.执行机构故障，，，检查执行机构
4.阀杆弯曲或者断裂，，，阀芯与阀杆中心有无异物卡住
5.填料太紧，，，阀芯或者套筒卡死。。。。。
6.定位器故障，，，修理或者替换定位器
八、故障有用处置惩罚要领
就地检查现场仪表用气压力正常，，，气源各个讨论均无漏气征象，，，定位器切换至手动模式，，，检查阀门的开和关，，，定位器进气与排气正常，，，阀门行动正常，，，阀杆无锈蚀与变形，，，膜片无漏气，，，膜头无异常声响，，，

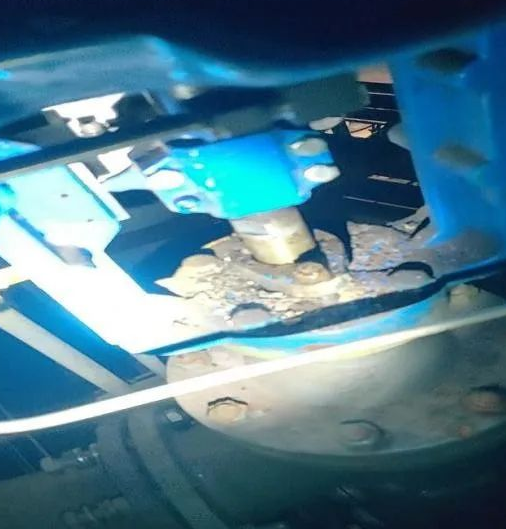

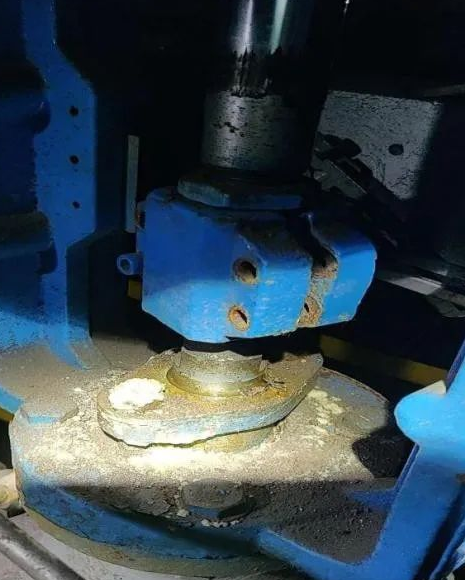

当阀门开到行程的7%时阀门的推杆与阀芯的毗连件脱落，，，起源判断是由于毗连件脱落造成的故障，，，继续排查其他故障。。。。。手动切换为远程，，，把DCS输出与现场端断开，，，联系工艺职员给定标准信号，，，用万用表丈量DCS输出正常。。。。�；；；指碊CS输出与现场端，，，联系工艺给标准信号，，，检查定位器画面接受信号一致。。。。。确定为阀芯与推杆毗连件松动脱落造成该故障。。。。。自动切换手动，，，慢关阀门，，，在合适位置用毗连件对齐阀门的推杆和阀芯，，，注重毗连件的正反，，，紧固阀芯与推杆的毗连件螺丝，，，确认阀芯与推杆锁死。。。。。全关阀门，，，检查零点正常，，，再次全开阀门，，，满位正常。。。。。因定位器反响杆与原来纷歧致，，，需手动开阀至50%，，，重新整定定位器。。。。。定位器整定完成后，，，切换至远程，，，联系工艺给标准信号，，，现场阀位与远程反响一致。。。。。经工艺确认该阀门已正常后，，，整理现场卫生及工具网络后治理磨练票终结手续，，，该故障已处置惩罚。。。。。
九、故障处置惩罚履历
在该故障的判断上，，，首先扫除DCS信号的问题，，，先远程给标准信号和气源，，，看阀门行动正常与否，，，把DCS信号线与现场端断开检查信号输出是否正常。。。。。若是阀有问题应该从外到内检查调理阀。。。。。
如该故障：
1.首先确定有无气源，，，气源压力是否正常。。。。。
2.定位器是否正常。。。。。
3.阀杆是否锈蚀或变形、弯曲。。。。。
4.阀芯与阀杆中心是否有异物卡住！�。。。�，，毗连件松动脱落。。。。。
5.膜片漏气。。。。。
6.膜头有异响，，，弹簧断裂，，，变形或者卡死。。。。。

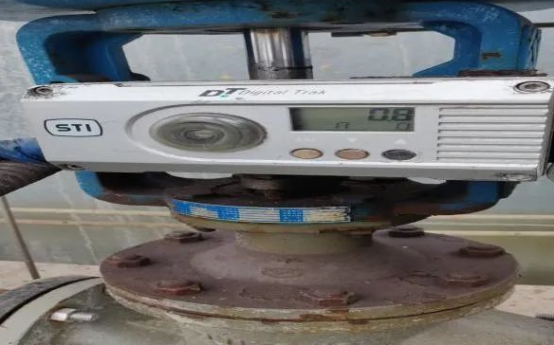

该定位器用得较少，，，整个锅炉供水脱硫就两台，，，故障率较低，，，该定位器按键指示浅易初始化办法:
一台较量贵的定位器，，，快开、快关
1.按键A/M A为自动 M手动 下 -为镌汰DOWN 上+增添UP
2.可选择的菜单有P1,P2,P3,P4
3.按A/M键可以循环以上4个菜单
4.常用的菜单P1内里有手/自动整定，，，阀门单位，，，执行机构类型，，，行程规模，，，死区，，，预判，，，菜单的选择可以用上+、下-键来实现，，，上+、下-也是数值的增添与镌汰。。。。。在菜单里按A/M键为修改状态，，，屏幕上会泛起闪灼。。。。。常按A/M键3秒退出定位器菜单回到运行状态。。。。。
自动初始化办法：
A/M键三秒进入菜单显示P1，，，点击上+键,屏幕显示NO，，，第二行显示INIR，，，再点击A/M键第二行闪灼，，，这时点击上+键三秒进入自动整定。。。。。这时程序会从STEP1到SPET5举行。。。。。整定完成后上排会显示参数值，，，下排会显示ED XXXX ,XXXX。。。。。自动整定完成。。。。。
