一、产品概述
磁伸缩液位计是高精度、高可靠性的立异型产品，，，解决极卑劣工况下的液位、界面准确丈量。。。。由于磁致伸缩手艺决议了其丈量介质不受温度、压力、介电常数等因素转变的影响，，，其高精度、高稳固性、免维护等优点很好的替换和增补了古板电浮筒、差压变送器、雷达等其他液位产品在现场应用中的缺陷，，，故普遍应用于种种液位、界面的高精度监测。。。。

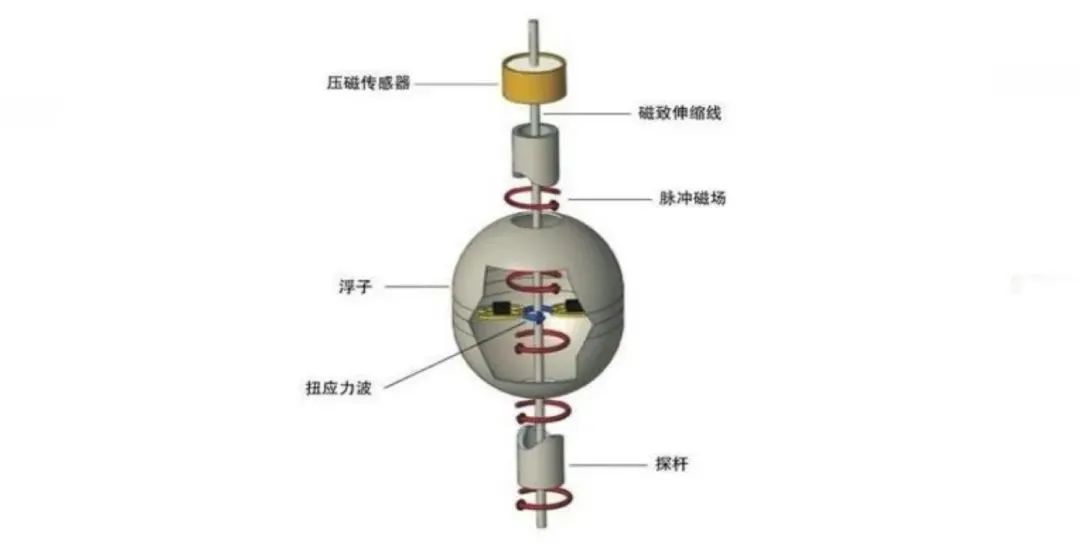

二、丈量原理
在一非磁性传感管内装有磁致伸缩线，，，磁致伸缩线顶端毗连压磁传感器，，，电子单位发出电流、脉
在一非磁性传感管内装有磁致伸缩线，，，磁致伸缩线顶端毗连压磁传感器，，，电子单位发出电流、脉冲信号并最先计时，，，该电流脉冲与磁性浮子的磁场爆发相互作用，，，在磁致伸缩线上爆发一个扭应力波，，，该扭应力波在磁致伸缩线内的撒播速率为恒定，，，它以已知的速率从浮子牢靠磁场的位置沿磁致伸缩线向两头传送，，，直到顶端压磁传感器收到信号为止，，，计数器盘算出起始脉冲与返回扭应力波的时间距离。。。。由于浮子总是浮在液面上，，，且浮子位置随液面的转变而转变，，，通过时间距离巨细可以准确盘算出液面的崎岖，，，然后通过电子装置将有用信号转换成4～20mA，，，或数字通讯信号举行输出。。。。距离（m）=时间（S）×速率（m/s）
三、产品结构组成
磁致伸缩液位计接纳�？？？？ ？ ？榛杓�，，，结构简朴，，，主要由以下几部分组成：
1.电子表头：表头内部有一块电路板和一个电子�？？？？ ？ ？�，，，电路板与磁致伸缩传感器相毗连，，，上面为电子�？？？？ ？ ？�。。。。
电子�？？？？ ？ ？�
●智能化设计
●高度集成电子单位
●LCD显示
●便捷操作界面
2.探杆组件：探杆、传感器、磁致伸缩线、浮子。。。。探杆内装有磁致伸缩线毗连电路板，，，浮子内有永世性磁铁，，，反应液面/界面的位置。。。。
3.传感器：
●360度全方位感应信号设计
●耐崎岖温的结构和质料设计
●高信噪比，，，比值≥30:1
●能量转换年衰减量≤0.1%
4.配件组件：浮筒/法兰（取决于装置方法）
四、手艺特点1.腔体多种材质可选
特材应用：304LSS、316LSS、317LSS、321LSS、347LSS、904SS、TA2、哈C-276、
锆702、镍-6、304/316SS衬PTFE、CPVC、PP等
2.军工级的磁手艺
磁性子料：高稳固性、高强度磁场
3.完善的磁浮子及制造工艺
①浮子焊接工艺：激光焊机焊接的焊缝外貌平滑，，，质料无更多的加工形变，，，包管浮子的加工应力匀称，，，以抵达硬抗压的标准。。。。
②浮子材质：316LSS、TA2、钛衬PFA、钛合金、哈C-276、锆702，，，标配钛材。。。。
③完全密封，，，硬抗压：浮子可以直接接触压力高达42MPa的介质，，，浮子内有增强环、材质为五级钛或航空钛合金。。。。
④360 度环磁：360 度内环磁，，，浮子转到恣意角度磁场强度相同，，，浮子在加工历程中，，，包管了磁场始终坚持稳固及原有的强度。。。。
⑤奇异的配重：每个浮子都有奇异配重，，，使液体浸没线位于浮子上部的2/3处，，，有利于浮子的动态平衡，，，使磁力线与浸没线一致，，，包管丈量精度。。。。
五、磁致伸缩液位计优势
——高精度、高可靠性、长寿命、免维护
“多”——多面手
一台磁致伸缩液位仪，，，即能丈量简单液面、界面，，，又能同时输出液面、界面4～20mA信号。。。。
“广”——应用规模广
适用温度：－196～400℃，，，压力最大42MPa，，，粘度最大1500cp； ；；；；；比重最低到0.3S.G.，，，介面比重差最小到0.03S.G.。。。。
“免”——免维护
焦点元件与介质不接触，，，�？？？？ ？ ？榛峁�，，，智能化设计，，，不必按期维护，，，不必按期重新标定。。。。
“高”——精度高
丈量精度：满量程最大误差不凌驾0.01%，，，重复精度：满量程最大误差不凌驾 0.01%。。。。
“低”——低本钱
①大幅度降低装备购置本钱，，，一台磁致伸缩可以取代其它二台测试仪器； ；；；；；
②真正免维护，，，镌汰维护职员，，，降低维护本钱； ；；；；；
③不必贮存备件，，，镌汰占压资金，，，降低库存本钱； ；；；；；
④装置、调试简朴快捷，，，占用时间短，，，降低人工时间本钱； ；；；；；
⑤丈量精度高，，，提高渗漏监测能力，，，镌汰“跑、冒、滴、漏”，，，提高交接准确度，，，镌汰人为损失、铺张，，，降低产品本钱。。。。
⑥产品使用寿命长，，，降低本钱
“易”——使用容易
产品智能化程序设计，，，中文操作界面，，，操作轻松容易，，，简朴快捷，，，调试不需要其他辅助装备，，，无须专业职员。。。。
“长”——寿命长
磁致伸缩的焦点元件为“磁致伸缩导波管”。。。。焦点元件平均寿命25年以上。。。。
“短”——装置、规范时间短
装置利便，，，无需标定，，，几分钟完毕。。。。对旧罐，，，纵然装有介质，，，也无须清罐，，，不必停产，，，一次装置即可。。。。
脉冲数目、幅度及噪声决议产品的精度及可靠性。。。。上图传感器：接纳"英卡纳"专利型压磁传感器。。。。
●高信噪比及迅速度。。。。
●优异的抗瞬时滋扰功效。。。。
●英卡纳产品脉冲数。。。。
因奇异结构使波导丝与磁体浮球爆发的回讯脉冲较大（磁距245mm)，，，即信噪比极高，，，抗滋扰能力强，，，抗振性高，，，产品可靠性高，，，受温度转变影响较小。。。。接纳高性能波导丝，，，饱和磁致伸缩系数大，，，受温度转变衰减小。。。。能在一定的低温顺高温正常使用
●�？？？？ ？ ？榛哂嗌杓�，，，接纳军用及工业级元器件，，，SMT电路贴片机生产制作，，，外貌喷涂三防漆，，，数据贮保存传感器部件，，，现场替换�？？？？ ？ ？槲扌柙俚魇�，，，按键调试利便快捷。。。。
