仪表信号、有源信号、无源接点和有源接点的区别
仪表信号、有源信号、无源接点和有源接点的区别
从事自动化控制事情的仪表人常与信号和接点打交道，，，，好比无源信号、有源信号、无源接点(干接点)、有源接点(湿接点)等等。。。。。本文是先容无源信号、有源信号、无源接点、有源接点的干货文章，，，，希望对各人有所资助。。。。。
无源信号和有源信号
1、无源信号和有源信号界说
有源和无源是指有没有电源，，，，用来区分是否需要对信号仪表供电。。。。。模拟量信号都是有源的，，，，无论二线制、三线制照旧四线制信号都是有源的。。。。。
二线制信号仪表、三线制信号仪表都是24VDC供电；；；； ；四线制信号仪表供电回路和信号回路各自自力，，，，信号是隔离的，，，，通常不接地。。。。。220VAC供电的仪表，，，，不可接纳公共线作为电流返回线，，，，以是一定是四线制。。。。。
2、怎样吸收无源信号和有源信号
两线制、三线制的模拟仪表和数字仪表(DCS、PLC)都有供电端子，，，，都能直接接线，，，，有时为了把现场仪表供电跟卡件供电脱离，，，，接纳现场仪表单独供电的方法，，，，但公共端一定是接在一起的。。。。。有时是接纳电源装置接地的方法接在一起。。。。。四线制仪表的供电是单独的，，，，通常接纳隔离方法，，，，没有公共端。。。。。
有源或无源

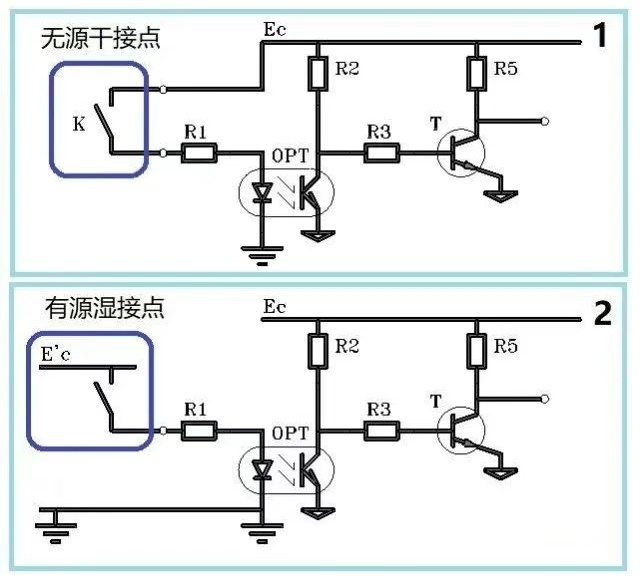

无源接点和有源接点
1、无源接点和无源接点的界说
严酷地说：接点信号是恒定的电压信号，，，，是用来触发信号吸收仪表(例如：开关量信号输入、中心继电器)或驱动仪表(例如：电磁阀、磁力开关)的。。。。。
在模拟逻辑电路TTL中特称“电平”，，，，信号性子也与外电路有所区别，，，，不在此讨论。。。。。
而接点仅仅是接通或中止信号的元件，，，，接点的通、断状态决议了信号的通断状态，，，，因此广义地泛称为接点信号。。。。。为使信号吸收仪表吸收“开、关”或“通、断”的电信号，，，，必需给接点或者开关供电条件，，，，可能是信号发送端供电(有电源，，，，称为有源接点)，，，，也可能是信号吸收仪表供电(信号发送端不供电，，，，称为无源接点)，，，，这就是有源接点和无源接点的泉源。。。。。至于“干”、“湿”不过是借用的外来语。。。。。
开关信号是由外来物理或电驱动的，，，，有单稳态和双稳态之分。。。。。单稳态接点有�？？？氤１罩�，，，，例如：按钮；；；； ；双稳态接点没有“常”，，，，有两个稳固状态，，，，或开、或关，，，，例如：一样平常用电的开关。。。。。
2、常见接点信号
常见的无源接点信号：
①种种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；；；； ；
②种种按键；；；； ；
③种种传感器的输出，，，，如：情形动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝聚传感器；；；； ；
④继电器、干簧管的输出。。。。。
最常见的有源接点信号：
①把以上的干接点信号，，，，接上电源，，，，再跟电源的另外一极作为输出，，，，就是有源节点信号。。。。。工业控制上常用的湿接的电压规模是DC0-30V，，，，标准的是DC24V；；；； ；电气装备二次回路中通常的湿接的电压规模是AC110-380V，，，，常用AC220V或AC380V湿接点。。。。。
②把TTL电平输出作为湿接点，，，，也未尝不可；；；； ；一样平常情形下，，，，TTL电平需要带缓冲输出的，，，，例如：7407、245、244等，，，，与VCC等组成回路；；；； ；244、245也可以跟gnd组成回路；；；； ；才华驱动远方的光耦。。。。。
③NPN三极管的集电极输出和VCC。。。。。
④达林顿管的集电极输出和VCC。。。。。
⑤红外反射传感器和对射传感器的输出。。。。。
3、无源接点和有源接点的区别
有源接点和无源接点是以接点端是否供电区分的，，，，区别仅在于由哪一方仪表端供电。。。。。供电电压以信号吸收仪表的触发电压或驱动仪表的供电电压需要来配备。。。。。原理上可以是恣意规格的电压，，，，但要切合接点的负荷规格。。。。�？？？梢允侵绷鞯�，，，，也可以是交流电。。。。。若是用交流电，，，，是没有极性的。。。。。
接线时应当注重清静用电和信号滋扰，，，，不是可以随便接入的。。。。。特殊是与电气接点打交道的情形。。。。。
