钛白粉管线温度计套管断裂案例
钛白粉管线温度计套管断裂案例
2025年5月10日，， ，，钢厂迎来了例行的大修磨练事情。。一大早，， ，，维保队的工人们就来到了磨练现�。。�， ，，他们今天的使命是磨练钛白粉管线上的温度计。。

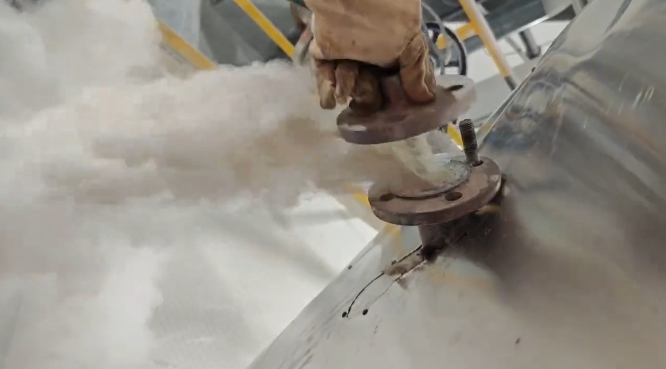

在最先作业前，， ，，工艺职员见告维保队，， ，，该温度计所在管道为负压。。维保步队凭证通例流程最先了拆除事情。。然而，， ，，就在他们拔出套管的历程中，， ，，意外爆发了套管里竟然冒出了钛白粉，， ，，这让现场的工人们都有些意外，， ，，由于凭证以往的履历，， ，，负压管道不应该泛起这种情形。。

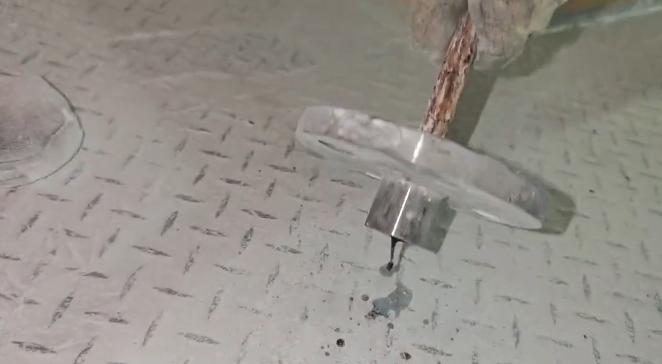

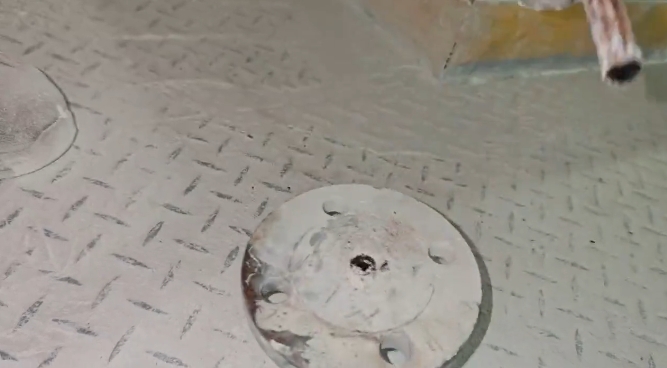

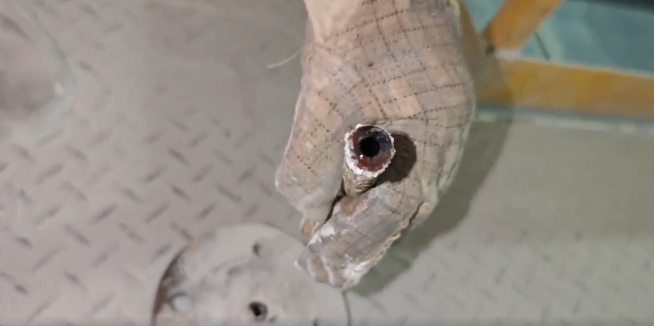

接下来，， ，，工人们对拆下来的温度计套管举行了仔细检查。。这一看，， ，，问题可不小。。他们发明该温度计套管法兰面是304不锈钢，， ，，而套管自己却是碳钢。。这与数据表上的信息严重不符，， ，，数据讲显着标注法兰和套管都是304不锈钢。。更让人揪心的是，， ，，当他们对套管举行强度检查，， ，，轻轻一敲击，， ，，套管居然就断裂了。。
剖析讨论效果如下：
从清静磨练方面来看，， ，，只管工艺提前见告了管道为负压，， ，，但管道现实压力与预期不符，， ，，导致钛白粉走漏，， ，，这反应出在危害预判和应对步伐准备上保存误差。。
在仪表选型或者工单执行方面方面泛起纰漏，， ，，法兰和套管材质纷歧致，， ，，304不锈钢法兰与碳钢套管在钛白粉管线这种特定情形下，， ，，极易爆发电化学侵蚀。。碳钢作为阳极被侵蚀，， ，，导致套管强度逐渐降低。。并且当初选型时，， ，，没有充分思量到钛白粉的物理化学性子以及管线的现实运行工况，， ，，包括压力、温度、侵蚀性等因素，， ，，才选择了不对适的套管质料。。
至于套管爆发断裂的缘故原由，， ，，主要有以下几点：
一、是质料性能差别。。碳钢与304不锈钢的强度、韧性等机械性能差别，， ，，在恒久运行中，， ，，碳钢套管受钛白粉运送历程中的磨损、侵蚀以及管道内压力等影响，， ，，内部爆发细小裂纹，， ，，这些裂纹在应力作用下逐渐扩展，， ，，最终导致强度下降，， ，，在敲击时断裂。。
二、是电化学侵蚀。。法兰为304不锈钢，， ，，套管为碳钢，， ，，在钛白粉管线湿润情形下组成原电池，， ，，碳钢被侵蚀，， ，，壁厚减薄、强度降低。。
三、是应力集中。。在温度计套管的制造、装置历程中可能保存应力集中部位，， ，，如套管与法兰的毗连处，， ，，恒久运行中的振动、压力波动等因素使这些部位应力累积，， ，，抵达强度极限后断裂。。
别的，， ，，该温度计套管工况有时间温度高的情形下会泛起蒸汽水，， ，，温度波动就泛起冷凝水，， ，，这进一步加剧了套管的侵蚀和损伤。。冷凝水的爆发为电化学侵蚀提供了更有利的情形，， ，，加速了碳钢套管的侵蚀速率。。同时，， ，，冷凝水在温度转变时的体积膨胀缩短也会对套管爆发特另外应力，， ，，促使套管内部裂纹的爆发和扩展，， ，，从而降低了套管的整体强度，， ，，使其在受到外力敲击时更容易爆发断裂。。
四、针对这次事务，， ，，思索以下提防步伐：
在清静磨练方面，， ，，要求每次作业前必需组织维保步队、工艺职员、清静治理职员等举行详细的危害评估，， ，，周全思量种种可能泛起的工况，， ，，制订完善的应急预案。。同时，， ，，增强现场监护，， ，，安排专人认真现场清静监护，， ，，配备须要的防护用品和应急装备，， ，，确保监护职员熟悉作业流程和危害点，， ，，能实时应对异常情形。。
在仪表选型方面，， ，，建设更严酷的仪表选型和质料审核制度，， ，，对数据表等设计文件举行重复复核，， ，，确保所选质料切合现实工况要求。。增强与仪表供应商的相同，， ，，明确质料规格、性能等参数，， ，，阻止质料选型过失。。并且，， ，，在选型历程中，， ，，充分思量钛白粉管线的温度、压力、侵蚀性、磨损性等工况因素，， ，，优先选用耐侵蚀性能优良的不锈钢或特殊合金质料。。
在质量管控方面，， ，，增强质料磨练，， ，，仪表装备到货后，， ，，严酷凭证相关标准和规范举行质料磨练，， ，，包括外观检查、化学因素剖析、力学性能测试等，， ，，对要害部件如温度计套管，， ，，须要时举行无损检测，， ，，确保质料质量。。同时，， ，，完善装置质量控制，， ，，在温度计装置历程中，， ，，严酷凭证装置规范操作，， ，，确保套管与法兰的毗连质量，， ，，阻止装置应力集中。。装置完成后，， ，，对装备举行质量验收，， ，，发明问题实时整改。。
