双法兰液位变送器指示偏高的故障维修
双法兰液位变送器指示偏高的故障维修
一、故障类型：液位计指示偏高。。。
二、仪表类型：双法兰液位计
三、厂家型号：
四、使用工况：介质冷凝液，，压力，，温度
五、故障征象：疏散器无液位，，液位计输出指示有10%的液位。。。
六、作业前的清静辨识及步伐：
1.治理磨练作业票，，把仪表由自动控制改为手动控制。。。
2.联系工艺职员关闭双法兰液位计根部阀。。。
3.该仪表为二线制，，电压24VDC，，在开盖前必需先断电，，同时在举行拆线前，，应用万用表确认是否断电，，确认后方可举行作业，，对拆下的线头应用电工胶布包好，，严禁短路或接触仪表外壳接地等。。。
4.因根部阀关闭，，没有卸压口，，有余压。。。该介质为冷凝液，，含有部分一氧化碳气体，，对法兰举行拆除时，，隐佩带好便携式有毒可燃报警仪，，注重风向，，以免中毒，，磨练职员要佩带好护目镜，，手套，，防护服，，避免残留的余水飞溅到身上，，在举行拆法兰时，，磨练职员不要正对法兰卸压口，，应轻松螺丝，，释放掉残留的余压。。。
5.对拆卸下来的液位计，，应�； ；；；；ず媚ず校辖ず忻嬷苯佑肫渌煳锝哟セ蛑苯咏哟サ孛妫苊饽ず兴鸹�。。。
6.对拆负压侧仪表法兰时，，须要时用吊带将负压侧法兰捆绑好，，避免拆卸历程中掉落伤人及掉落损坏膜盒。。。
7.作业时，，有专人监护。。。
七、故障缘故原由剖析及判断：
该故障征象可能有液位计自己故障，，工艺缘故原由，，阀门故障三方面造成：
工艺缘故原由：
1.冷凝液泵打不上量，，疏散器内有确实液位。。。
2.工艺管道有梗塞征象，，造成液位不出去。。。
3.其他缘故原由。。。
阀门：
1.冷凝液排放阀关闭或不可动造成液位排不出去。。。
2.阀门流通量镌汰，，有梗塞征象造成液位排不出去。。。
3.其他缘故原由
液位计自己：
1.液位计正压侧膜盒有梗塞征象
2.液位计膜盒损坏
3.液位变送器故障
经现场对阀门开关行动调试，，对阀前后倒淋翻开，，确实无冷凝液，，扫除阀门故障引起的，，在对现场磁翻板液位计举行排污，，确认确实罐内无液位，，扫除冷凝液泵的问题，，可以证实问题题出在液位计上。。。
八、故障的有用处置惩罚：

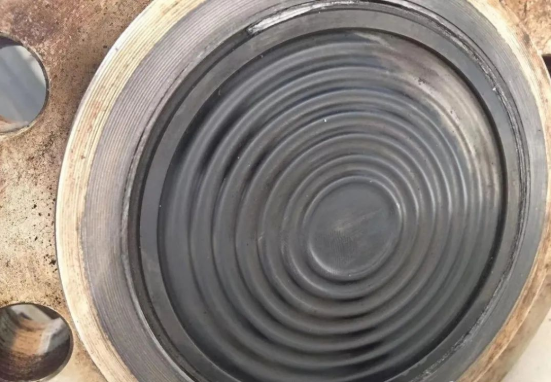

1.凭证故障扫除先易后难的原则，，首先对液位计则正负压侧膜盒通大气，，发明液位计指示照旧不回零，，可以证实不是根部阀堵或膜盒积异物，，脏工具导致膜盒受力影响仪表指示，，（同时这一结论在对膜盒下线检查时获得认定）对法兰拆下检查时，，根部阀无梗塞，，无异物，，整个膜盒接触面都很清洁，，在对膜盒举行检查时，，发明正压侧膜盒有鼓包征象，，这就是影响液位计无液位有输出的故障缘故原由，，为包管仪表丈量的准确性，，替换新的仪表备件。。。
九、故障提防刷新及影响膜盒鼓包的主要缘故原由剖析：
1.连系工艺操作剖析，，审查压力表趋势，，未引起负压，，可以扫除工艺操作负压引起仪表膜盒鼓包。。。
2.在查阅资料发明在变换装置部分的合成气中含有浓度不等的H2、CO2、H2S、H20、氯化物、氨、氢氰酸，，变换第一水疏散器冷凝液中氯化物、硫化物以CL-、S+状态保存，，同时保存浓度不等的H+。。。液位计的隔离膜片受到CL-、S+的侵蚀，，另外由于氢原子在金属组织中夹杂而导致金属变脆的征象即为氢脆。。。因此在净化变换装置的水疏散器液位、汽提塔冷凝罐液位等选择法兰型变送器时，，其与工艺介质接触的隔离膜片必需在思量氯侵蚀、硫侵蚀问题的同时还应思量避免氢脆。。。
在对膜盒材质检查发明，，此膜盒为316L，，查阅资料发明，，氢对316L 不锈钢膜片的损伤主要是由于氢以原子状态渗入金属内，，并在金属内部再连系因素子，，爆发很高的压力，，会导致外貌鼓包或皱折； ；；；；氢与钢中的碳连系，，使钢脱碳，，或使钢中的硫化物与氧化物还原。。。钢外貌被吸附的氢原子过饱和，，使氢渗入钢中，，导致膜盒鼓包的主要缘故原由找到，，因此运用在此类介质的液位计，，选型必需思量膜盒的材质，，选择准确的材质，，镌汰仪表的故障率。。。
十、故障处置惩罚履历。。。
在故障的判断上，，我们不可简单的思量液位计的问题，，必需把影起液位丈量的因素所有思量进去，，逐一举行排查，，同时也可以审查阀后的压力以及流量来资助判断究竟是阀门的问题，，照旧泵的问题，，对此类故障，，处置惩罚完成后应闻一知十，，连系工艺职员，，剖析介质特征，，对丈量同介质及相似介质的同类型丈量仪表举行评估剖析，，提前发明问题，，把隐患消在萌芽状态。。。
