磁翻板液位计面板不降液位
磁翻板液位计面板不降液位
知识点磁翻板液位计：又叫磁浮子液位计，，，，磁翻柱液位计。。。。。。

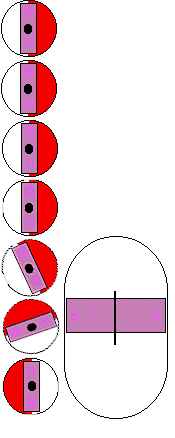

它基于连通器原理，，，，凭证浮力原理和磁性耦相助用研发而成。。。。。。当被测容器中的液位升降时，，，，浮子内的永世磁钢通过磁耦合转达到磁翻柱指示面板，，，，使红白翻柱翻转180°，，，，当液位上升时翻柱由白色转为红色，，，，当液位下降时翻柱由红色转为白色，，，，面板上红白接壤处为容器内液位的现实高度，，，，从而实现液位显示。。。。。。
磁翻板液位计事情原理：
磁翻板液位计（也可称为磁性浮子液位计）凭证浮力原理和磁性耦相助用原理事情的。。。。。。当被测容器中的液位升降时，，，，液位计主导管中的浮子也随之升降，，，，浮子内的永世磁钢通过磁耦合转达到现场指示器，，，，驱动红白翻柱转180°，，，，当液位上升时，，，，翻柱由白色转为红色，，，，当液位下降时翻柱由红色转为白色，，，，指示器的红、白界位处为容器内介质液位的现实高度，，，，从而实现液位的指示。。。。。。
液体使用液面下降时远传液面下降，，，，液位计磁柱不降，，，，坚持在一定高度。。。。。。
液体使用液面下降时远传液面下降判断浮子和远传杆正常
到现场检查后，，，，面板装置正常，，，，思量是磁柱卡顿、脏污等问题。。。。。。

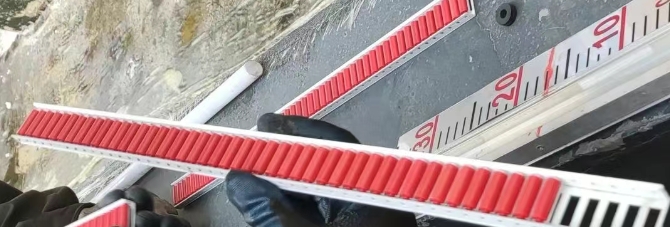

取下面板，，，，拆下磁柱

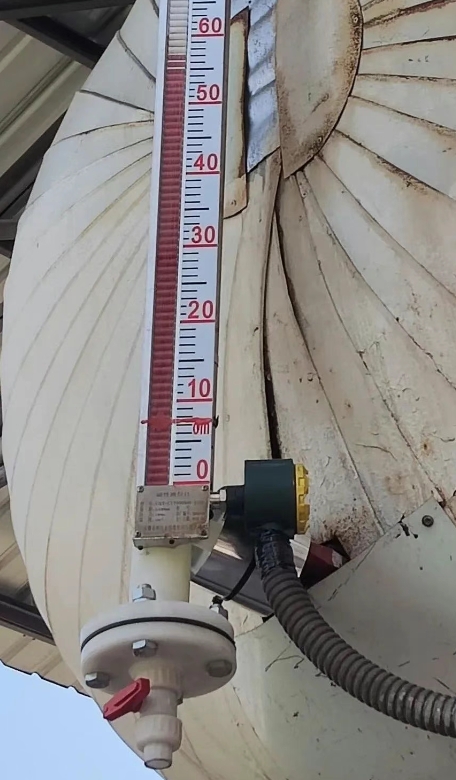

最终效果：
液位计面板正常，，，，液面下降，，，，磁柱下降。。。。。。
总结体会：常见故障及缘故原由显示面板显示异常显示面板显示异常
1.翻片与导轨间的间隙设计不对理或过小，，，，从而摩擦力过大，，，，导致翻片不翻转;
2.显示面板与浮筒的距离过大，，，，浮子的磁钢驱动力缺乏，，，，导致翻片不翻转;
3.翻片中的磁钢过小或磁力消逝，，，，导致翻片不翻转或翻转异常;
4.水或灰尘等杂质渗入显示面板，，，，导致翻片翻转难题;
5.情形温度过低，，，，导致介质结冰，，，，浮子无法移动，，，，翻片不可正常显示液位。。。。。。
磁翻板液位计使用时的几点意见：
1.使用前应领先用校正磁钢将零位以下的小球置成红色，，，，其它球置成白色；；；
2.翻开底法兰，，，，装入磁性浮子（注重：重端带磁性一端要向上，，，，不可倒装。。。。。。）；；；
3.调试时应该先翻开上部引管阀门，，，，然后缓慢开启下部的阀门,压力校验仪，，，，让介质平稳的进入主导管（运行中应当阻止介质急速攻击浮子，，，，不可引起浮子剧列波动，，，，影响显示准确性），，，，视察磁性红白球翻转是不是正常，，，，然后关闭下引管阀门，，，，翻开排污阀，，，，让主导管内液位下降，，，，据此要领操作三次，，，，确属正常，，，，即可投入运行（侵蚀性等特殊液体除外）
4.磁翻板液位计装置必需笔直，，，，磁翻板液位计与容器引管间应装有球阀，，，，便于磨练和洗濯;磁翻板液位计的装置位置，，，，应避开或远离物料介质收支口处，，，，阻止物料流体局部区域的急速转变，，，，影响液位丈量的准确性;
5.应凭证介质情形，，，，未必期洗濯主导管扫除杂质；；；
6.当配有远传配套仪表时需做到如下几条：
7.远传配套仪表上感应面应面向和紧贴主导管；；；
8.应使远传配套仪表紧贴液位计主导管，，，，并用不锈钢抱箍牢靠（禁用铁质）；；；
9.远传配套仪表零位应与液位计零位指示处在统一水平线上；；；远传配套仪表与显示仪表或工控机之间的连线最好单独穿�；；；す芊笊杌蛴闷琳隙镜缋路笊�；；；
10.接线盒进线孔敷设后，，，，要求密封优异，，，，以免雨水、潮气等侵入而使远传配套仪表不可正常事情，，，，接线盒在磨练或调试完成后应实时盖上。。。。。。
11.介质内不应含有固体杂质或磁性物质，，，，以免对浮子造成卡阻;
12.磁翻板液位计的装置位置，，，，应避开或远离物料介质收支口处，，，，阻止物料流体局部区域的急速转变，，，，影响液位丈量的准确性；；；
13.磁翻板液位计调试时应先翻开上部引管阀门，，，，然后缓慢开启下部阀门，，，，让介质平稳进入主导管（运行中应阻止介质急速攻击浮子，，，，引起浮子剧列波动，，，，影响显示准确性），，，，视察磁性红白球翻转是否正常，，，，然后关闭下引管阀门，，，，翻开排污阀，，，，让主导管内液位下降，，，，据此要领操作三次，，，，确属正常，，，，即可投入运行（侵蚀性等特殊液体除外）；；；
14.对凌驾一定长度（通俗型＞3米、防腐型＞2米）的液位计，，，，需增添中心加固法兰或耳攀作牢靠支持，，，，以增增强度和战胜自身重量。。。。。。
