一、氮封阀的应用
在炼油或石油化工厂中，，存放着种种油品或石化产品。。。储罐大都制作在室外，，为使这些油品或产品不与空气中的氧气接触，，常接纳罐顶充氮气法，，使之与外界阻遏。。。
氮封阀的作用就是要当储罐液面下降压力降低时，，向罐内增补氮气，，当储罐液面上升压力增添时，，阻止增补氮气，，同时被压缩的氮气从呼吸阀适量倾轧，，从而始终坚持罐内的氮气压力微量正压（压力一样平常在400~1000Pa之间）。。。只有这样才华做到既阻遏空气，，又包管储罐稳固形。。。
它是一种控制微正压的产品，，它的作用主要二个：
1.氮封阀主要作用就是阻遏空气。。。当储罐内贮存的物料被泵抽出和（或）由于外界温度降低，，使储罐内气体冷却缩短时，，氮封系统自动补入氮气，，用氮封气使储罐内维持一定的正压力，，阻止空气进入储罐内，，避免罐内物料与空气接触，，从而避免罐内物料与空气中的水分和氧气接触而被污染变质；；；；；氮封也是一种清静步伐，，能有用避免储罐内部形成爆炸性气体，，抑制硫化亚铁自燃；；；；；
2.其次是可以镌汰物料的挥发。。。当罐内压力降低时，，可以通过补氮赔偿因液位降低，，液面上的静压力，，从而一定水平上镌汰了物料的挥发消耗。。。
二、事情原理

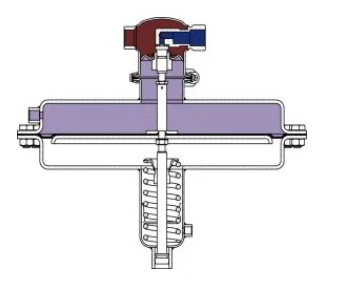

氮封阀无需外加能源，，使用被调介质自身能量为动力源。。。自动控制阀门介质流量，，使阀后压力坚持恒定的压力稳固装置。。。阀门自己内部通过阀芯、膜片、弹簧等机械元件的相互作用来稳固出口处P2的压力。。。
事情历程：当入口P1的压力升高时，，出口P2压力会有随之升高的趋势，，P2压力的微笑升高会透过膜片作用到下面大的气室里，，在大膜片的放着述用下，，弹簧会被压缩，，则与弹簧相连的阀芯会向减小阀门开度的偏向运动，，这样就镌汰了流量和出口压力P2，，从而抵达了出口P2稳压的目的；；；；；反之亦然。。。
氮封阀是准确的毫巴级调压阀，，相关于出口压力大的压力调理阀它的膜片会大的多，，拿德国Mankenberg的减压阀DM762为例，，762的膜片直径规模从220mm到500mm，，出口稳压的规模响应的由0.015-0.030bar到0.1-0.52bar准确至0.002-0.003bar到0.012-0.07bar,可见膜片越大出口压力实现的稳压值越小。。。
一样平常氮封阀都有控制管和走漏管。。。�？？刂乒芸梢蕴岣叻诺难杆俣龋�，而走漏管是预防膜片破碎后介质走漏到弹簧空间内，，走漏管可以将介质送回合适的贮存空间而不是排入空气。。。
另外当通径大、流量大时可以接纳先导式组合氮封阀，，一样平常用在大型储罐上。。。先导式氮封阀是由溢流阀、毫巴减压阀、过滤器和阻止阀等组合而成的。。。这里以德国Mankenberg公司生产的RP840先导式氮封阀为例说明。。。

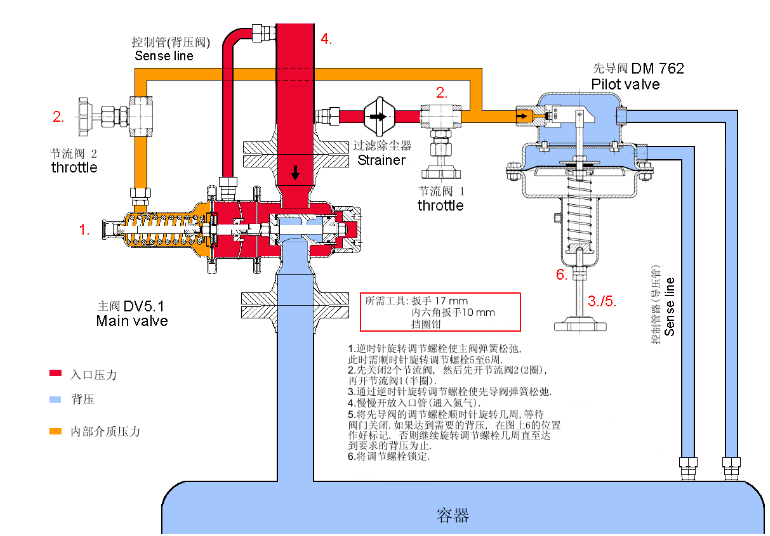

RP840是由一个溢流阀DV5.1、一个减压阀DM762、2个节约阀和一个过滤除尘器组成。。。DV5.1可以包管罐内一个背压，，当罐内氮气镌汰压力下降时，，DM762向罐内增补氮气；；；；；当罐内液面上升，，氮气被压缩压力增大时，，DV5.1会在设定的清静压力点向外泄放氮气，，可是会包管罐内一个背压，，罐内压力抵达设定点以下DV5.1就会关闭。。。
三、装置使用
1.氮封阀能否正常事情是要害，，要害点就是氮封阀测取的压力信号是否能真实反应储罐内的真实压力，，也就说氮封阀取压管的取压点位置是否合适的问题。。。
2.氮封阀取压管取压源点的位置对氮封阀测压的影响。。。
2.（1）若是氮封阀的取压管取压点在罐顶，，测取的是罐顶压力，，这时氮封阀装置在罐顶和罐底关于氮封阀控制没多大差别，，差别只在于测到的压力与罐顶到罐底取压管道静压差的问题，，这个静压差可通过零点压力消除。。。�？Ｋ剂康降拿芏然崴娴奈露茸涠洌�，但这个转变基本上不会对氮封阀的控制有什么影响，，针对差别的地区，，可以随季节的平均温度调解一下零点温度解决。。。
2.（2）若是氮封阀的取压管取压点在阀后的管道上，，测取的是管道压力，，则氮封阀装置在罐顶与罐底关于氮封阀的控制就有差别了。。。由于有个氮封阀管道阻力降的问题，，取压源点的压力与罐内压力差了静压差和阻力降之和，，虽说静压差可通过零点压力设定来消除，，但管道阻力降的的影响不可忽略，，这个阻力降跟管道当量长度是正比关系，，跟流量平方是正比关系，，跟管径的五次方是反比关系，，这个阻力降的巨细会影响到氮封阀的控制。。。

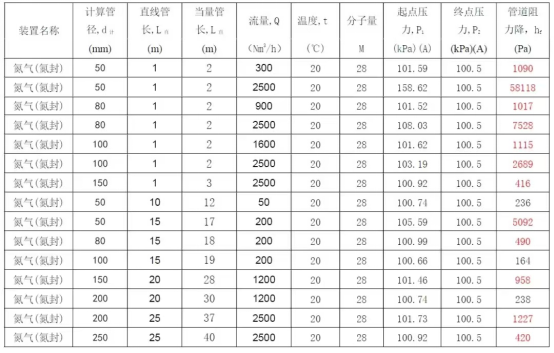

3.氮封阀的取压管取压点在阀后的管道上，，氮封阀后的管道阻力降对氮封阀的影响，，《石油化工储运系统罐区设计规范》SH/T3007推荐的储罐充氮量如下表：
从上表看出，，管径对阻力降的影响较量大，，阻力降数值越大对氮封阀设定压力值越大，，相反，，阻力值越小�。。�，对氮封阀影响越小。。。当储罐往外支付和（或）由于外界温度降低，，当取压源点降低到低于氮封阀设定压力，，氮封阀翻开最先事情补氮，，阀后阻力降越大时可能会泛起补氮速率跟不上储罐降压速率，，甚至会泛起低于呼吸阀吸气压力，，呼吸阀吸入空气，，影响氮封效果。。。
四、常见故障与剖析
（1）某大芳烃装置开车初期，，发明24台氮封阀事情都不正常。。。拆阀检查，，发明氮封阀的气导阀、主阀和两个阀芯室内壁等沾了一层厚厚的污垢，，经由擦拭，，涂润滑脂后能正常使用。。。在阀座处还发明了一些焊渣导致开车后管道内的铁锈、剩余的杂物等被氮气吹到了氮封阀内，，使主阀不可回到阀座上。。。

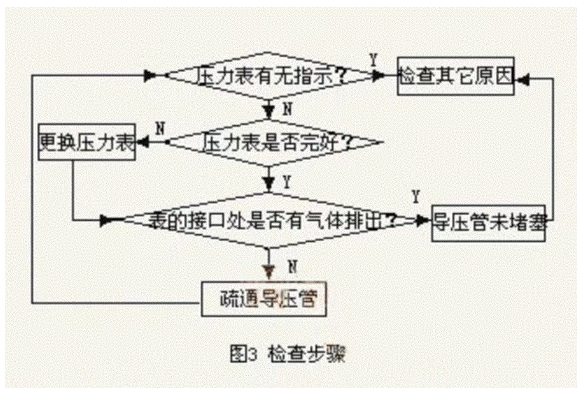

（2）到茏鬈梗塞。。。若是到茏鬈梗塞，，氮封阀没有反响信号，，也会造成氮气一直地向罐内增补，，凭证如图3所示的办法检查是否属于此类缘故原由。。。 （3）弹簧弹力变小。。。若是气导阀、主阀和两个阀芯室不脏，，并且到茏鬈也未梗塞，，应检查气导阀下面小弹簧的弹力，，若弹力减小�。。�，会使氮封阀一直地补气。。。�？？梢越衫ぃ�，增添其弹力。。。
（4）密封圈损坏。。。气导阀在事情历程中行动较频仍。。。使密封圈经常受到阀座的攻击，，导致密封圈磨损或断裂，，起不到密封作用，，替换密封圈即可。。。
（5）控制气入口与气导阀出口装反。。。这属于产品质量问题。。。连系氮封阀的事情原理图，，即可作出判断。。。
五、总结及注重事项
1.氮封阀装置无论是装在灌顶或是罐底，，取压源点要选取在灌顶，，取压源点离进气口适当距离近点为好，，不要在氮封阀后管道上取压；；；；；若是取压源点要取在阀后管道上，，那么管道的阻力降一定要比氮封阀设定压力小�。。�，不然极易泛起氮封阀无法控制或控制效果极差，，以是我们一样平常不建议把氮封阀装置在罐底。。。《石油化工储运系统罐区设计规范》SH/T3007第5.4.5.3条要求“氮封阀应装置在只管靠近灌顶入口的气管上，，外取压管线的取压源点宜设在灌顶，，以便检测罐内真实压力”，，也就是设计规范也要求氮封阀装置在灌顶。。。
2.氮封阀装置在罐底除了上面所述的影响，，还应思量阀后凝液问题，，其中最主要的是有部分介质有侵蚀性，，由于恒久凝液可能会对阀芯和阀座爆发侵蚀，，会影响氮封阀的密封性，，以是还要思量凝液的排放问题。。。
