压气机的喘振及防喘振计划
压气机的喘振及防喘步伐
1.在压气机中爆发喘振的缘故原由
2.压气机中避免喘振的步伐
在压气机中爆发喘振征象
我们在研究压气机特征线时已经指出：在压气机特征线当的左侧，，，，， 有条喘振界线线。。若是流经压气的空气流量减小到一定水平，，，，， 而使运行工况进入到喘振界线线的左侧，，，，， 那么，，，，， 整台压气机就不可稳固事情。。那时，，，，， 空流量就会泛起波动，，，，， 忽大忽小�。�；压力泛起脉动，，，，， 时高时低；；到严重时，，，，， 甚至会泛起气流从压气的入口处倒流出来的征象；；同时还会陪同着低频的咆哮声响；；这时还会使机组爆发强烈地振动。。这种征象通称为喘振征象。。在机组的现实运行中，，，，， 我们决不可允许压气机在进入喘振工况。。
在压气机中爆发喘振的缘故原由
喘振征象事实是怎样爆发的呢？？通常以为：喘振征象的爆发总是与压气机通流部分中泛起了严重的气流脱离征象有亲近关系。。当压气机在偏离设计工况的条件下运行时，，，，， 在压气机事情叶栅的入口处，，，，， 一定会泛起气流的正冲角或负冲角 。。当这种冲角增大到某种水平时，，，，， 粘附在叶型外貌上的气流附面层在逆流动偏向的的压力梯度下就会泛起局部逆流区，，，，， 形成涡流，，，，， 造成附面层的疏散，，，，， 以致爆发气流的脱离征象。。

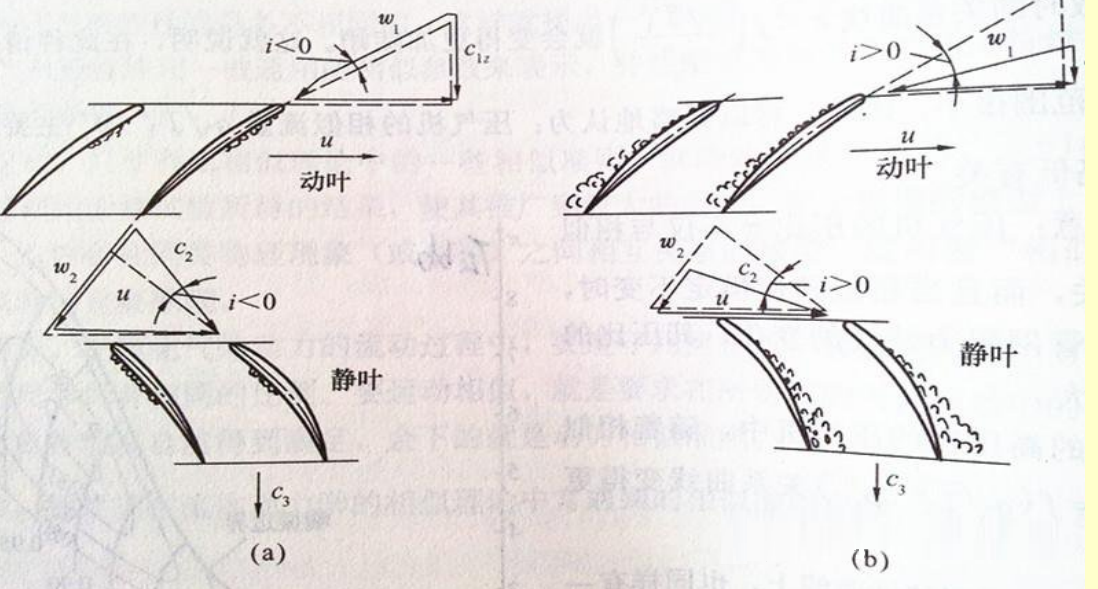

流量转变时，，，，， 在叶栅的流道中泛起的气流脱离征象
压气机叶栅中的旋转脱离征象
试验批注：在叶片较长的压气机级中，，，，， 气流的脱离征象大都爆发在沿叶高偏向的局部规模内（例如在叶片的顶部） 。。可是，，，，，在叶片较短的级中，，，，， 气流的脱离征象却有可能在整个叶片的高度上同时爆发。。别的还必需指出：上述那种气流脱离征象，，，，， 往往并不是在压气机事情叶栅沿圆周整圈规模内同时爆发的。。试验研究批注：一样平常来说，，，，， 由于叶栅中叶片形状和漫衍不匀称性和气流沿周向漫衍的不匀称性，，，，， 在小流量大冲角的工况下，，，，， 气流的脱离往往总是在某一个或几个叶片上爆发的。。一样平常情形，，，，，在整个环形叶栅沿圆周偏向规模内，，，，， 可以同时爆发几个较量大脱离区，，，，， 而这些脱离区的宽度只不过涉及到一个或几个叶片通道罢了。。同时还应该指出：这些脱离区并不是牢靠不动的，，，，， 这些脱离区会依次沿着与叶轮旋转偏向相反的偏向转移。。因而，，，，，这种脱离征象称为旋转脱离。。
旋转脱离的征象是怎样爆发的

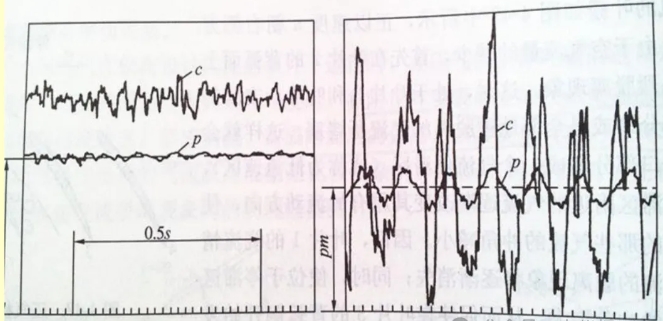

正常工况下与喘振工况下压力与气流速率转变的波形示意图

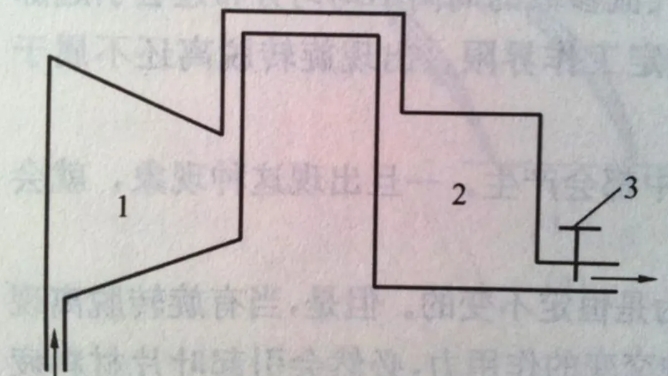

压气机的事情系统图
多级轴流式压气机在非设计状态下的事情特点
会泛起事情不协调征象
压气机中压比的转变一定会引起第一级与末级入口处轴向分速比的响应转变，，，，， 并且，，，，， 当压气机的设计压比越大，，，，， 这种转变也越大。。而压气机的压比会随转速或入口温度的转变而改变的。。
当现实事情转速比设计转速低时
这时压气机的压比要下降。。这时末几级中的空气压力和密度降低了。。而在前几级中，，，，， 与设计工况相较量，，，，， 其压力和密度反而却均有所提高。。由于在大气压力 恒定稳固的条件下，，，，， 随着空气流量 的减小，，，，， 这时，，，，， 气流在压气机入口收敛器中的降压加速效应削弱了。。同时，，，，， 由于进气流道中（空气过滤器、 消声器） 的气流速率的降低，，，，， 流动的压力消耗又略有所下降，，，，， 因而，，，，，在压气机的第一级入口处，，，，， 气流的压力 和密度 ，，，，， 反而比设计工况下的数值要高。。这样就使轴向分速比增添了。。比值 的增添意味着，，，，， 当转速下降时，，，，， 轴向分速 C ZZ 下降得比轴向分速 C 1 Z慢些。。在轴流式压气机中，，，，， 由于各级的直径转变不大，，，，， 可以近似地以为各级圆周速率相等。。由于 c z 和 u 的转变不协调，，，，， 效果使各级中的流量系数 爆发转变，，，，， 流入各级的气流偏向就爆发转变。。
履历指出：与设计工况偏离最远的是前几级和末几级，，，，， 而中心各级相关于设计工况的转变较小。。这时，，，，， 在前几级中的流量系数减小，，，，， 而在最后几级中会增添。。在中心级中，，，，， 流量系数转变很小。。
当压气机在高于设计转速的情形下事情时
这时压比增大，，，，， 轴向分速比减小。。在前几级中，，，，， 流量系数增添，，，，， 冲角减小。。而在末几级中，，，，， 流量系数减小，，，，， 冲角加大。。当其正冲角增添得太甚时，，，，， 也可能就可能爆发旋转脱离和进入喘振工况。。
但一样平常在燃气轮机中，，，，， 高于设计转速下运行是不希望的。。因而，，，，， 后一种喘振工况不会经常遇到；；可是，，，，， 在燃气轮机的启动、停�；讨�，，，，， 或是在变转速的工况下运行时，，，，， 压气机却会经常处在低于设计转速的情形下事情。。那时，，，，， 压气机就很有可能由于在前几级中爆发强烈的旋转脱离征象而进入喘振工况。。为了包管机组启动、 停�；毯偷妥俟た鱿履芄徽Ｔ诵�，，，，， 就必需接纳响应的防喘振步伐。。

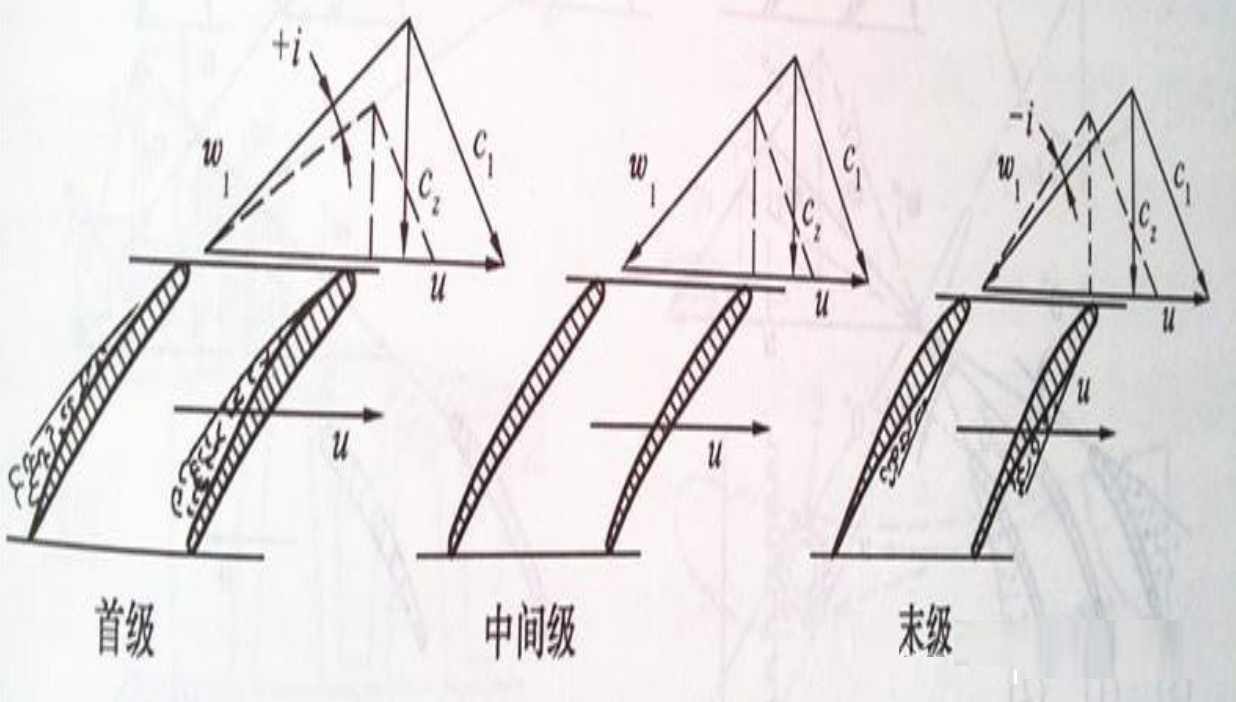

转速低于设计转速时种种级冲角的转变
对压气机的喘振征象可以归纳出以下几点看法
1. 压比越高的压气机，，，，， 或者是总压比越高和级数越多的压气机，，，，，就越容易爆发喘振征象。。这是由于在这种压气机的叶栅中，，，，， 气流的扩压水平较量大，，，，， 因而也就容易使气流爆发旋转脱离征象。。
2. 多级轴流式压气机的喘振界线线纷歧定是一条平滑的曲线，，，，，而往往可能是一条折线。。据剖析以为：其缘故原由可能是由于在差别的转速工况下，，，，， 进入喘振工况的级并不相同的缘故。。
3. 在多级轴流式压气机中，，，，， 爆发在最后几级的喘振征象，，，，， 要比在最前几级中爆发的喘振征象越发危险。。由于在压气机的最后几级中爆发喘振征象时，，，，， 机组的负荷一定很高，，，，， 而这些级的叶片又较量短，，，，， 气流的脱离征象很可能在整个叶高规模内爆发，，，，， 再加上该处的压力又很高，，，，， 压强的波动就较量厉害，，，，， 因而气流的大幅度脉动就会对机组爆发很是严重的影响。。
4. 进、 排气口的流动情形很不匀称的压气机，，，，， 就越容易爆发喘振征象。。
压气机中避免喘振的步伐
在大致相识了爆发喘振征象的基来源因之后，，，，， 就有条件来讨论压气机中避免喘振的步伐。。归纳综合起来说，，，，， 现在有以下的步伐：
1. 设计压气机时，，，，， 应该合理地选择各级之间的流量系数的分派关系，，，，， 力争扩大压气机的稳固事情规模。。
2. 接纳可转的入口导叶和静叶的防喘步伐。。
3. 在压气机通流部分的某一个或若干个截面上，，，，， 装置防喘放气阀的步伐。。
4. 用双转子压气机步伐。。
设计压气机时，，，，， 应该合理地选择各级之间的流量系数
在低转速下，，，，， 不稳固工况爆发的缘故原由是低压级流量系数（C z /u)会减小，，，，， 正冲角会增大，，，，， 随着流量系数 值的减小，，，，， 气流正冲角的增大，，，，， 气流在叶型背弧处泛起脱离征象，，，，， 再进一步泛起旋转脱离之后，，，，， 低压级就会逐渐趋近于喘振工况。。当抵达某个极限值时，，，，，在低压级中就会爆发强烈的气流脱离征象，，，，， 以致进入到喘振工况。。因而设计时就应该把压气机前几级的流量系数选得大些。。别的，，，，，这些级的作功量也应该取得小些，，，，， 这样就能包管压气机前几级禁止易进入喘振工况。。而这时高压级中则流量系数 会增大，，，，， 负冲角增大，，，，， 气流在叶型内弧处泛起脱离征象。。因而设计时就应该把压气机后几级的流量系得较小些，，，，， 其加功量也应选得小些。。而增添中心各级的加工量，，，，，以提高全台压气机的效率

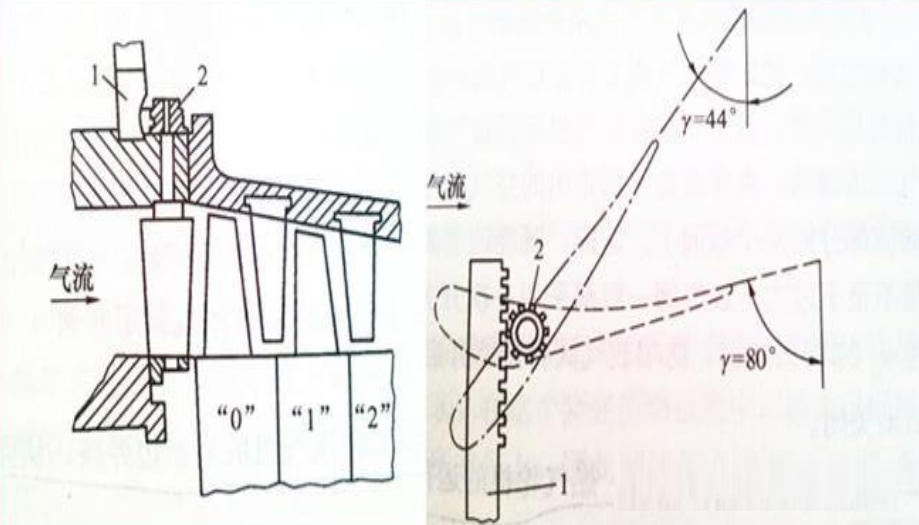

压气机入口可转导叶的示意图
逐步开关式的入口导叶
逐步开关式即通常所说的全程调理，，，，， 当转速升至某行动转速时，，，，， 入口导叶最先从“关” （34° )的位臵随着转速的升高逐渐开大到“开” (84° )的位臵，，，，， 以后不再随着转速的进一步升高而开大。。当转速下降到一定转速后，，，，，入口 导 叶 开 始关 小，，，，， 随着 转 速的 降低 逐渐关 小至“关” (34° )的位臵，，，，， 以后不再随着转速的进一步降低而关小。。逐步开关式更有利于对压气机性能的改善。。
接纳入口可转导叶还能带来一些其他利益
接纳了入口可转导叶的步伐，，，，， 不但可以避免压气机的第一级进入到喘振工况，，，，，并且还能使厥后各级的流动情形也获得改善。。由于，，，，， 当压气机第一级动叶栅中气流的正冲角减小时,级的作功量就会减小。。也就是说，，，，， 在第一级出口处,空气的压力会减小，，，，， 这样就可以增大流到厥后各级中去的空气容积流量，，，，， 使这些级的气流的正冲角也适当减小，，，，， 因而也有利于改善这些级的稳固事情特征。。静叶的转动，，，，， 其原理和入口可转导叶一样。�？Ｋ剂康街行募对诘退偈�，，，，， 偏离设计情形不大，，，，， 一样平常就不必转新闻叶了。。凭证实践，，，，， 对高压比的压气机，，，，， 一样平常转动前面一、 二级的静叶已效果显着，，，，， 只有在压比很高时，，，，， 才需要转动更多的静叶。。既然，，，，， 改变压气机的入口可转导叶的装置角的步伐能够改善压气机的喘振特征，，，，， 其效果就可以在压气机的特征线上获得反应。。很显着，，，，， 减小导叶按装角时，，，，， 级特征线就向左下方移动，，，，， 这就意着压气机的喘振界线线朝着流量减小偏向移动。。显然，，，，， 这就扩大了压气机的稳固事情规模。。在这里还应指出，，，，， 在燃气轮机起动时，，，，， 关小压气机入口导叶装置角的步伐，，，，，对减小机组的起其动功率也是有利益的，，，，， 这是由于在这种情形下，，，，， 流进压气机的空气流量将会大大减小的缘故。。
可转的入口导叶的另一种用途
压气机接纳可转的入口导叶后可有用地扩大压气机的运行区域，，，，， 同时还能改善燃气轮机其他的一些性。。为了更好知足燃气轮机运行的需要，，，，， 现在一些机组直到全速空载时，，，，， 入口导叶才开到 57 °角，，，，， 随着并网后负荷的增添，，，，， 才逐渐开到全开时的 84 ° 角，，，，， 使得入口导叶角度的控制更为无邪。。

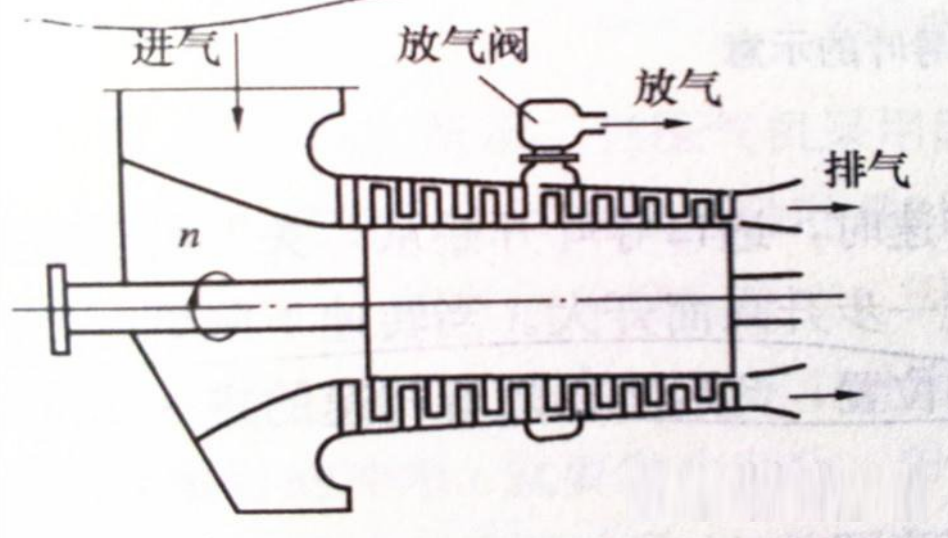

装置防喘放气阀的步伐
用双转子压气机步伐
防喘步伐的配合目的
防喘步伐的目的，，，，， 就是想法改变叶栅入口 的冲角 i，，，，， 这可通过：
1. 改变气流进入叶栅的偏向，，，，， 即改变叶栅入口切向分速率c 1u , 详细步伐就是接纳可转的入口滴麽蹋。
2. 改变叶栅入口轴向分速c z ，，，，， 就是改变进入叶栅的流量，，，，， 详细步伐就是装置防喘放气阀。。
3. 改变圆周速率u，，，，， 让它能与c z 协调一致地转变，，，，， 使流量系数C z /u 即是或靠近于设计值。。详细步伐就是接纳双转子压气机。。
