电涡流式趋近传感器特征检查

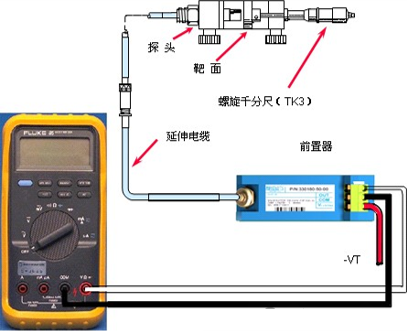

传感器探头装置前，，需要测试其特征曲线，，及格后才华装置，，测试的装备和毗连要领如下：

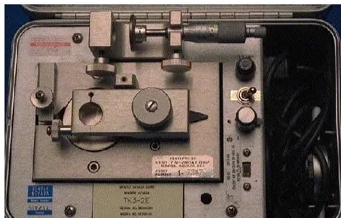

TK3 的形状图如下：
检查办法：
将探头与延伸电缆毗连后接到前置放大器的插口处，，将前置器接线端子凭证要求划分接到电源 和万用表电压输入端；；；；
线路检查无误后供电；；；；
确定零间隙时应将测微计瞄准刻度“0”，，使探头端面与试片外貌轻轻接触，，不宜过紧；；；；
调解螺旋测微计，，缓慢增添间隙，，每隔 100?m 纪录一次电压值，，直到数字电压表的读数基本稳固为止；；；；

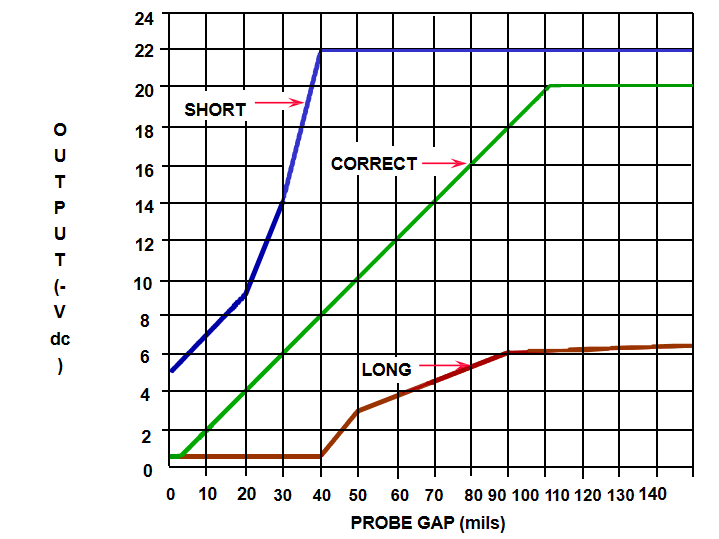

将所得数据标在直角坐标图上，，作出探头的间隙-电压特征曲线，，该曲线中心为一直线段，，其 电压梯度应切合该仪表的手艺要求。。。。。。
BENTLY 探头特征曲线迅速度盘算：
(-18.0Vdc)-(-2.0Vdc) (90－ 10) mils = 200 mV/mil or = 7.87 mV/um
其中 mil 称为密尔，，千分之一英寸。。。。。。
