滑板阀在高纯度钒化合物生产工况的应用
滑板阀在高纯度钒化合物生产工况的应用
1、滑板阀
“阀门的调试很是简朴。 。。定位器可以自动调理。 。。一旦完成供气和电气毗连，，，只需启动自动调理即可。 。。该阀门的滑板设计使装置变得万无一失，，，由于较小的执行机构就足以控制阀门，，，从而使整体尺寸越发紧凑。 。。”
滑板阀设计的基来源理是两个带槽的滑板相互滑动并相互密封。 。。执行机构只需战胜两个滑板之间的滑动摩擦力，，，阀门行程仅为6至9毫米。 。。与其他阀门设计相比，，，所需的执行力最多可降低90%，，，因此可以使用更小的执行器。 。。只管总长度相同，，，但KWZK-A型滑板阀的设计越发紧凑，，，比同类阻止阀更易于操作。 。。
“这种较小的执行机构尚有利于降低能源本钱。 。。由于行程更短，，，关闭或控制阀门所需的力更�。 。。�，，因此驱动阀门所需的空气也更少。 。。
2、现实应用效果

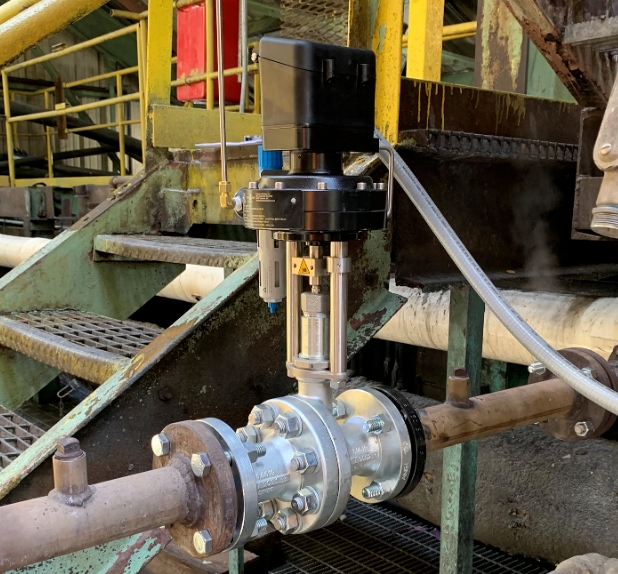

在一条蒸汽管线上装置了这个阀门，，，该蒸汽管线用于加热50,000加仑（约190,000升）的泥浆罐，，，用于浸出钒。 。。这是一个一连的历程，，，每分钟有100～140加仑（约400～550升）的冷浆液进入，，，也有相同数目的冷浆液流出。 。。在这个历程中，，，浸出槽中的浸出液温度坚持在95℃。 。。
“经由很短的时间，，，我们已经清晰地看到，，，用滑板阀取代之前装置的阻止阀对工艺流程爆发了有利影响，，，可以显著提高极纯氧化钒的生产效率。 。。新阀门使我们能够更严酷地控制进入工艺流程的热能，，，这让我们能够匹配进入冷浆所需的热能，，，从而镌汰温度振荡。 。。
滑板阀的升级为一直提高生产历程的效率和进一步降低运营本钱做出了主要孝顺。 。。在刷新后的氧化钒生产厂旁边，，，一个用于生产钒氧化还原液流电池电解液的新工厂已经投产。 。。
KWZK-A型滑板阀属（带集成定位器）产品系列，，，其凭证ASME B16.34、API RP 553、API 598、ASME B31.1 和 ASME B31.3 以及 ASME B16.5 标准设计，，，适用于种种工艺应用如蒸汽、液体、气体等介质。 。。
? 规格尺寸：
DN 15 - DN 200
? 压力品级：
ANSI #150、#300
? 质料：不锈钢 1.4408 / CF8M
碳钢 1.0619 / WCC
? 温度规模：
介质温度：-60°C 至 350 °C
? 毗连方法：
法兰设计 ASME B16.5
? 定位器：
KWZK-A型数字定位器
定位器装置切合 NAMUR 标准
? 附件：
金属波纹管、限位开关、位置反响、手动操作、先导阀等
? 防爆：
可选 ATEX 非电气
II 2G Ex h IIC T6...T1 X Gb
II 2D Ex h IIIC 85°C...530°C X Db
? 版本：
NACE MR0175、ASME B31.5
ASME B31.8
ASME B31.9，，，可凭证要求提供
? 认证和证书：
TA-Luft / ISO 15848-1
EC
