电磁阀失修引起切断阀关闭故障缘故原由剖析

一、装备概况及简介

XV22是催化顶循进E03气动开关蝶阀，，调理阀型号：DN400 ，，厂家：问鼎国际阀门厂。。。电磁阀型号：KWZK-M12,装备正常得电状态，，调理阀开，，失电 XV1022关闭

二、故障经由

6月5日上午10:41:47 时，，装置脱丙烷塔再沸器催化顶循流量FIC21突然回零，，对工艺生产造成波动。。。

三、缘故原由剖析

（一）历程检查及剖析

仪修车间实时组织相关职员分头查找缘故原由，，现将历程检查及剖析汇报 如下：

通过查阅DCS流量趋势，，发明流量突然回零，，（波动情形如下图1所示）

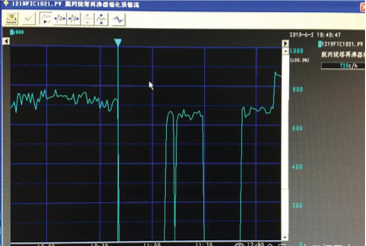

图1流量FIC21趋势

扫除工艺缘故原由，，导致流量回零有以下几个方面：

来自催化妆置的介质循环泵P-04阻止；；；；；；

流量仪表失灵；；；；；；

SIS辖档酮锁信号发出，，阀门XV-22 关闭；；；；；；

经由检查流程和泵的状态，，P-04泵没有阻止，，泵出口调理阀没有关闭。。。（流程画面如下图2所示）

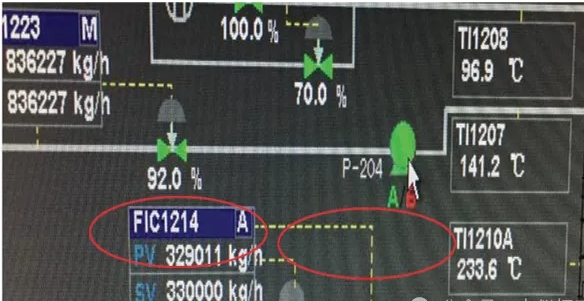

图2催化循环泵和出口调理阀

仪表波动后，，随后恢复显示，，确认流量仪表正常；；；；；；

检查SIS辖档酮锁状态：系统内联锁条件正常，，没有触发联锁，，SOE纪录无联锁报警，，没有输出关阀下令。。。（联锁逻辑如下图3所示）

图3SIS辖档酮锁逻辑图

现场检查发明XV22阀门关闭，，进一步检查发明，，XV22阀门气路上的SIS系统的联锁电磁阀敲击后阀门有行动的征象，，随后在车间治理手艺职员的监护下，，翻开电磁阀的接线盒，，发明接线盒内进水，，信号线电缆接线端子侵蚀断开，，造成阀门气源切断关闭。。。

故障清静型设计：只要电磁阀失电，，阀门自动关闭。。。（电磁阀侵蚀内部情形如下图4所示）

图 4 电磁阀内部

（二）故障基础缘故原由

1.直接缘故原由：催化顶循进E03管线上XV-22电磁阀的接线盒内进水，，信号线电缆接线端子侵蚀断开，，造成阀门气源切断关闭。。。

2.间接缘故原由：

该电磁阀密封讨论不严，，配管位置不对理，，进线口向上倾斜容易造成进水，， 且无挡水设施。。。

近期一连下雨可能加剧电磁内进水情形。。。

由于此类电磁阀涉及联锁，，平时不具备断电检查条件。。。

3.治理缘故原由：

施工质量标准不高，，要求不严，，隐藏部位保存客观无法全检的难题。。。

由于维护职员对现场危害辨识不到位，，没有辨识出接线盒密封品级下降，，未能实时整改。。。

四、整改步伐

1.连忙替换了同型号的电磁阀；；；；；；

针对上述泛起的问题，，为避免类似问题再次爆发，，仪修车间随即睁开了隐患专项排查：

2.要求现场班组和治理手艺职员，，认真排查现场仪表接线盒、接线箱、电缆密封进水情形，，重点检查进线口朝上、电缆破皮、密封讨论不严、现场缺少防水遮挡等部位。。。

3.与相关属地车间对接，，确认是否具备开盖、断开联锁等进一步磨练条件。。。在确认清静的情形下，，实时举行密封接口、改变进线口偏向等处置惩罚，，对其时不具备在线整改的，，接纳装备各电气入口讨论处涂抹防爆胶泥防水、外包覆防水薄膜。。。

4.同时在施工验收环节上严酷要求，，在配管、电缆敷设、密封接线和防水遮挡等方面提出规范要求。。。

五、总结与启示

1.仪表电气接线口装置方法穿线管应从仪表下出口进入；；；；；；

2.必需严酷施工质量，，对密封的装置要要求到位；；；；；；

3.接纳铠装电缆，，使用防爆格兰密封，，防爆格兰要装置到位，，不可为图省事作废格兰；；；；；；

4.以后的新、改、扩项目，，仪表接线若是使用防爆桡性管，，装置防水三通。。。
