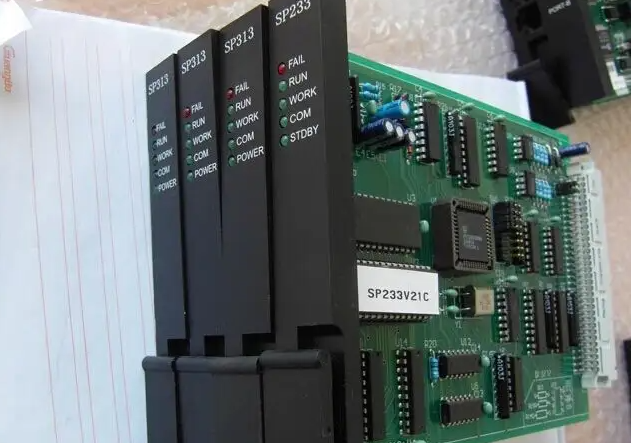

DCS系统卡件故障缘故原由剖析
DCS系统卡件故障缘故原由剖析
一、装备概况及简介
催化裂化妆置DCS系统为霍尼韦尔DCS系统，，，，，共有控制器3台，，，，，装置控制系统投用时间长，，，，，后续刷新扩容较多，，，，，原为TDC3000系统，，，，，于5年前年举行了 CPU升级以及增设控制器节点。。。。。
二、故障经由
1.装置运行第5年，，，，，催化裂化妆置内操监控调解泵 202-1与泵202-2变频控制信号发明无法输入数值，，，，，随后发明多个流量参数最先下降，，，，，个体要害参数已经抵达自保歇工规模要求随后工艺职员启动装置自保联锁将装置退守到清静状态。。。。。
2.仪表职员接到工艺电话联系后迅速赶到现场处置惩罚，，，，，工艺手艺干部见告多个泵变频信号无法操作并且现场确认多台泵以最低转速运行抽不上量。。。。。根 据工艺提供的变频信号位号检查组态卡件发明都在C300_FCCU_TX控制器模拟量输出卡AO-11(非冗余)，，，，，检查DCS卡件为故障状态，，，，，系统硬件检测发明这个卡件状态处于未激活离线状态所有输出通道故障无输出，，，，，此卡件共计有11个变频信号点位号。。。。。IOLINK_FCCU_TX_1/AO11卡件所涉及 机泵有：BP201_2、BP204_1、BP204_2、BP202_1、BP202_2、BP207_1、BP207_2、BP208_3、BP208_4、BP501_1、BP501_2。。。。。
3.生产车间联系电气维修职员将输出卡件涉及11台泵变频所有切换为定频信号事情，，，，，仪表专业对卡件IOLINK 的数据电缆举行检查未发明松动及接触不良征象，，，，，检查DCS到变频器的控制信号电缆绝缘及接地情形优异，，，，，判断卡件故障原由于偶发性软故障，，，，，对故障卡件举行复位后卡件事情正常。。。。。为了彻底 消除故障隐患，，，，，无邪处与检维修制订计划，，，，，将IOLINK_FCCU_TX_1/AO1卡件替换 冗余型卡件。。。。�？？ ？？婊患癉CS 组态修改整个作业10点20 分左右内所有完成。。。。。
4.逐台调试正常后，，，，，联系电气专业逐个将11个变频信号回路投入远程控制（DCS控制）。。。。。
三、缘故原由剖析
（一）历程检查及剖析
Ⅱ套催化裂化妆置DCS为honeywellC30控制系统，，，，，AO卡泛起故障离线缘故原由有：
1.卡件与控制器之间毗连IOLINK 数据线松动，，，，，造成卡件故障离线。。。。。
2.输出通道受到外界强电压信号瞬间滋扰导致卡件（弱电）自诊断故障离线。。。。。（咨询honeywel厂家工程师回复在其他如电厂等有风机、泵变频信号控制爆发过上述故障征象）。。。。。
3.卡件自身问题偶发软故障导致故障离线。。。。。
2.经由对卡件IOLINK数据线检查未发明松动，，，，，检查DCS到变频器的控制信号电缆 绝缘及接地情形正常，，，，，可以扫除以上缘故原由造成卡件故障离线，，，，，AO 卡故障缘故原由应为卡件自身偶发软故障造成。。。。。
（二）故障基础缘故原由
1.直接缘故原由：DCS变频控制输出卡（AO卡）故障离线导致装置要害机泵变频突然失去控制信号，，，，，跳至已设定的下限值事情，，，，，机泵抽出量无法知足正常生产要求，，，，，各容器失去物料平衡，，，，，装置被迫自保歇工。。。。。
2.间接缘故原由：输出卡件不冗余，，，，，单卡故障报警后无备用卡件在线切换，，，，，输出连忙中止。。。。。
变频器下限转速设置不对理，，，，，DCS控制信号中止后泵转速过低无法知足装置生产需求。。。。。
3.治理缘故原由：2年前磨练催化裂化妆置增添变频控制，，，，，装备到货为单卡，，，，，无冗余卡件套装，，，，，仪表车间关于单卡控制的危害识别不周全，，，，，未思量到卡件故障后带来的影 响。。。。。对重点装置的要害控制点摸排不清，，，，，未将统一工位的AB 泵变频划分设置到差别卡件，，，，，未思量到共因失效因素。。。。。关于装置暂时新增回路，，，，，在没有设计图纸的情形下举行施事情业，，，，，部分回路接入卡件选择不对理不规范，，，，，车间治理要求标准不高。。。。。
四、整改步伐
1.将单卡替换成冗余卡件，，，，，避免单卡故障后造成大面积变频失效（已完成）。。。。。
2.变频器凭证工艺现实控制参数设置下限转速。。。。。工艺申请，，，，，电气专业执行。。。。。
3.仪表车间按期对卡件事情发热情形用红外成像仪举行检查，，，，，泛起温度异常征象连忙举行处置惩罚。。。。。
4.排查变频控制，，，，，做好计划消除共因失效隐患，，，，，即：
1.将现有非冗余的控制卡件替换为冗余卡件。。。。。
2.统一工位的变频分派到差别新增冗余卡件控制（不建议增添其他调理阀输出的控制卡上），，，，，避免卡件故障导致在用、备用装备均失控。。。。。
五、总结与启示
1.装置新增联锁、控制回路，，，，，要求有设计图纸及配套装备，，，，，规避每次只购置需要的主装备，，，，，其他由仪表专业自行施工、作业的情形，，，，，控制回路严酷凭证输入输出具备冗余卡件设置。。。。。
2.树立控制、联锁信号必需是冗余的卡件。。。。。
