一、故障类型：23PV-0603阀门无行动。。。
二、仪表类型：气动活塞型双作用气缸蝶阀。。。
三、厂家型号：问鼎国际，，，WHY-Q系列气动活塞型双作用气缸蝶阀

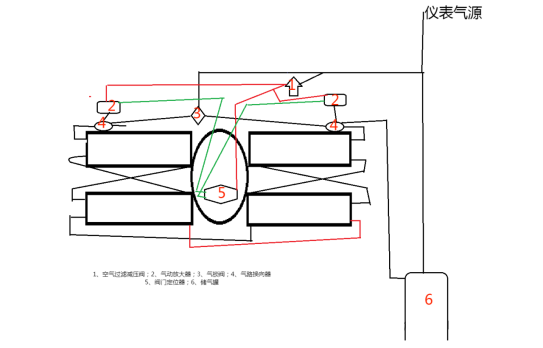

四、气路事情原理：阀门供气气源经由空气过滤减压阀后分为三路气，，，其中一起气供应阀门定位器作为输入气源，，，另外两路供应气动放大器用作动实力源；；；；；定位器输出气源有两路，，，划分供应气动放大器作为控制气源，，，控制阀门开、关时以控制气动放大器供气和排气；；；；；空气过滤减压阀前有一起气作为气锁阀的供气气源，，，气源出气锁阀后分作两路气，，，划分给气路换向阀作为控制气源，，，以包管气路放大器动实力源进入气动放大器后顺遂进入气缸，，，使阀门行动；；；；；控制阀门开的气路换向阀有一起是毗连在仪表储气罐上，，，在控制气断开后包管阀门能够翻开，，，包管阀门在事故状态下是翻开状态。。。
五、气动放大器事情原理

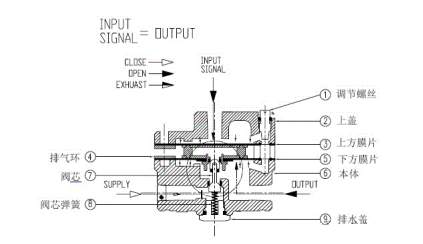

作用：通过吸收气动控制阀上的定位器的输出压力，，，以相同压力给执行机构输入大流量的气源，，，加速控制阀行动速率的装置。。。
事情特点：凭证1：1（信号和输出的比例）速率快，，，准确性高。。。 通过旁通调理的方法，，，提高控制阀的行动清静性。。。关于定位器的细小输入信号压力转变反应很是敏感，，，并提供大流量气源给执行机构。。。
六、阀门定位器事情原理：作用：阀门定位器（又称：气动阀门定位器）是调理阀的主要附件，，，通常与气动调理阀配套使用，，，它接受调理器输出信号，，，然后以它的输出信号去控制气动调理阀，，，当调理阀行动后，，，阀杆的位移又通过机械装置反响到阀门定位器，，，阀门状态通过电信号传给上位系统。。。
事情特点：阀门定位器能够增大调理阀的输出功率，，，镌汰调理信号的转达滞后，，，加速阀杆的移动速率，，，能够提高阀门的线性度，，，战胜阀杆的摩擦力并消除不平衡力的影响，，，从而包管调理阀的准确定位。。。
七、气动换向阀事情原理
作用：实现气路换向的作用。。。

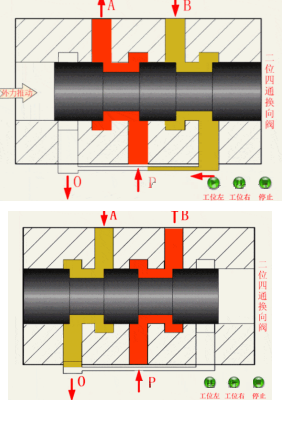

事情原理：通过气源推动滑阀与阀体的相对运动，，，使气路接通、关断或变换气体流动偏向，，，从而实现执行机构启动、阻止等行动。。。
十、储气罐事情原理
作用：当压缩气源爆发故障阻止供气时，，，给阀门继续提供压缩空气。。。
十一、使用工况
WSA冷凝器E-2307差压调理阀；；；；；介质：热空气；；；；；温度：237℃；；；；；压力：1.824Kpa；；；；；
十二、故障征象形貌
工艺通知23PV-0603阀门只能开到百分之三十，，，且再给开信号后阀门无行动；；；；；
十三、处置惩罚前清静步伐
1.治理磨练事情票，，，且必需严酷凭证磨练事情票上来执行；；；；；
2.见告工艺切除相关联锁；；；；；
3.衣着好劳动防护用品，，，佩带便携式报警仪；；；；；
4.带上响应的磨练工具，，，且作业时需两人偕行，，，一人作业，，，一人监护；；；；；
5.通知工艺职员安排专业的监护职员监护；；；；；
6.通知工艺职员关闭阻止阀，，，交出此阀；；；；；
7.作业前，，，必需向工艺确认已经切除此阀；；；；；
十四、故障剖析及判断思绪
调理阀不可动故障缘故原由剖析
缘故原由1: 无气源或气源压力过小。。。
步伐:应首先检查气源( 仪表空气) 是否通畅，，，气源压力是否抵达该阀使用要求。。。
缘故原由2: 有气源，，，无输出信号气压力。。。
步伐1：对电控智能调理阀，，，检查阀门智能定位器控制信号线电源，，，用数字万用表丈量中控室来控制电源信号 DC4-20mA 是否正常，，，如不正�；；；；；蛎挥�，，，检查DCS是否有输出、线路等故障，，，若是正常应替换阀门定位器。。。
步伐2：对机械控制器或定位器，，，应更机械压力控制器或定位器。。。
步伐3：对机械控制器的调理阀，，，检查调理阀装置管路上介质的信号收罗管路阀门是否全开或走漏严重，，，若是有异常应实时处置惩罚。。。
缘故原由3: 输出信号气压力正常，，，仍不可动。。。
步伐1：检查气动隔膜执行机构的隔膜是否有严重漏气征象，，，若是漏气，，，应实时替换隔膜及相关密封件。。。
步伐2：若是检查隔膜完好没有漏气，，，则应是主阀阀芯与衬套、阀座卡死，，，应解体检查主阀，，，整理杂物。。。
步伐3：阀杆弯曲变形严重，，，应解体检查主阀，，，凭证检查情形替换处置惩罚。。。
步伐4：信号气源管路有走漏，，，检查处置惩罚漏点。。。
步伐5：信号放大器故障或调解不当，，，主气源未通过放大器进入隔膜腔，，，应实时调解或替换放大器。。。
步伐6：气动放大器有被低温天气影响，，，冻住膜片或者阀芯弹簧，，，使放大器不可动，，，实时整理结冰并做防雨水处置惩罚。。。
十五、故障有用处置惩罚
1.抵达现场后首先确认阀门开关偏向，，，确认是否切出，，，以及能否正常行动；；；；；与主控工艺职员相同后得知阀门现不可切出，，，且阀门现在只能开到30%开度；；；；；
2.现在工艺需要把阀门翻开一定开度，，，为配合工艺生产，，，首先判断阀门行动情形以及判断阀门气路走向；；；；；由于此阀门是事故状态下翻开，，，仪表供气气源断开时，，，气路换向阀切换偏向，，，有储气罐供应阀门气源，，，使阀门翻开；；；；；
3.现场先检查仪表附件，，，审查是否有仪表空气能正常进入阀门气缸，，，使阀门行动；；；；；
4.现场审查阀门各仪表附件，，，在阀门稳固不可动的时间都有气源通过，，，无法拍断出阀门附件的问题；；；；；
5.通知工艺开大阀门开度，，，但阀门只能开到30%，，，且阀门翻开时未听到有气缸里仪表气源从放大器倾轧的声音，，，说明控制阀门翻开的气动放大器无排气行动，，，使仪表气憋在气缸内里无法倾轧，，，在气缸里压缩到一定压力后大于开阀的动实力，，，造成阀门无行动；；；；；
6.再连系阀门故障之前定位器在阀门稳固时无意有波动的情形，，，有可能定位器控制阀门开的信号气输出不敷顶开气动放大器的阀芯弹簧，，，不扫除定位器故障的可能；；；；；
7.思量到天气严寒，，，导致定位器膜片或阀芯弹簧有被冻住的情形，，，待到天气回暖后再视察气动放大器是否恢复正常；；；；；
8.由于现在工艺不具备交出条件，，，待工艺有交出条件时再对其举行替换维修；；；；；
9.工艺见告此阀门不频仍使用，，，恒久坚持统一开度时间较多，，，如需翻开阀门时，，，工艺通知后配合工艺拧开控制关的气路换向阀的气源活讨论对其憋在气缸里的气倾轧，，，以包管工艺正常生产；；；；；
十六 、故障处置惩罚履历
1.在气路较为重大的阀门故障时，，，作业前必需判断好气路的走向，，，判断是气路缘故原由照旧阀门附件缘故原由再举行作业，，，阻止造成阀门开或关影响生产；；；；；
2.作业角行程的阀门时，，，必需先判断阀门的开关行动偏向，，，阻止阀门行动反向影响正常生产；；；；；
3.此类型阀门有四个气缸，，，坏处是一眼难以判气死路的走向，，，利益是在其中有一个气缸卡或者是不可动时，，，阀门还能正常事情。。。
