压力表、压力开关、数字仪表的调校注重事项
压力表、压力开关、数字仪表的调校注重事项
一、调校前准备
①检查被校仪表外观，， ，，铭牌应完整、清晰，， ，，并注明型号、规格、位号等，， ，，应标记高、低压容室，， ，，表涂层完好、无锈蚀，， ，，内部零部件完整无损，， ，，无影响使用和计量性能的缺陷。。
②)选择标准仪器:标准仪器精度在0.1级以上。。
③磨练点选取:凭证量程匀称选取压力磨练点，， ，，磨练点(包括高、低量程点)不得少于五点。。确定后，， ，，可盘算出各点相对应的输出电流值(即真值)，， ，，现实检定误差不应凌驾下列最大允许误差值:
d=±16xa % mA(d-最大允许基本误差)、(a %-变送器精度品级)。。
④标准表的选择: 仪表检准时,标准表的综合误差应大于即是被校表的允许误差的 1/4,1.5级压力表允许误差按 1.6 级盘算，， ，，准确度品级可不更改，， ，，可选择 0.4级以上标准表，， ，，量程为被校表量程的1~1.5倍。。凭证被检表品级和量程选择细密压力表、压力源等，， ，，并盘算出被检表的最大允许误差。。
仪表最大允许误差=士(仪表量程x精度品级)
二、变送器仪表校验
(一)一样平常要求
①装置:
变送器与标准仪表装置在压力校验台上，， ，，变送器正压侧受压，， ，，变送器输入、输出回路应毗连标准表，， ，，注重检查毗连线，， ，，仪表正负极性应毗连准确，， ，，装置时变送器压膜中心应只管与标准表感应点处于统一水平面，， ，，不然思量液柱修正。。
②检定用事情介质:
丈量上限不大于0.25MPa的压力表，， ，，事情介质为清洁的空气或性能稳固的其它气体。。大于0.25MPa的压力表事情介质选用无侵蚀性的液体如透平油，， ，，标注有禁油的应用空气检定。。
③密封性检查:
平稳缓慢升压(或疏空)至变送器压力上限值(或-80Kpa)，， ，，阻止并坚持密封 15分钟，， ，，检查标准表，， ，，后5分钟压力转变不大于2%(或按制照厂要求)。。
④零位及量程检查:
表计通电15分钟后，， ，，检查变送器零位、满量程是否切合手艺要求，， ，，如凌驾手艺要求，， ，，在整个量程规模内作三个循环的操作举行调解(调零位、满量程按钮)，， ，，使其切合要求。。
⑤仪表迁徙:
若是压力仪表装置位置与测点不在统一水平面上，， ，，检准时按下式修正:P=P,±pgh(测点位置高于装置位置用“+”)
P为标准表压力:P,为表压力:
p 为丈量介质密度:g为重力加速率:
h为仪表装置位置与侧点位置的笔直高度:
现场可凭证以下要领简陋推算:10米水柱落差为0.1Mpa:
校验
从下限(零位)最先，， ，，平稳升压(或疏空)至各压力校验点，， ，，读取被校表读数并纪录，， ，，直到丈量压力上限，， ，，坚持上限压力3分钟，， ，，再平稳的返回至各压力校验点，， ，，直到下降到下限值(满量程)，， ，，读数时读出最小区分值，， ，，纪录读数。。
(二)压力变送器校验
选择响应量程的细密压力表，， ，，使被校变送器的量程，， ，，不大于细密压力表的2/3，， ，，把细密压力表装在压力校验台的左边，， ，，被校的变送器装在压力校验台的右边。。把变送器的接线盖旋掉，， ，，+、-接线端和综合校验仪输出 24VDC 的两个接线柱+、-及细密电流表的+、-接线端串联起来。。
检查丈量回路无误后，， ，，划分翻开综合校验仪和细密电流表的电源开关，， ，，看综合校验仪是否输出24VDC，， ，，给变送器打压，， ，，使压力依次抵达变送器量程的0%，， ，，25%，， ，，50%，， ，，75%，， ，，100%，， ，，视察细密电流表电流显示是否划分为，， ，，4，， ，，8，， ，，12，， ，，16，， ，，20MA，， ，，误差小于允许误差即为及格，， ，，若凌驾允许误差，， ，，则应调理变送器的电位器:满刻度S，， ，，零点Z。。压力调到100%时，， ，，调S电位器，， ，，再把压力降到零，， ，，调Z电位器，， ，，依次往返调解一再，， ，，直到电流输出在允许误差规模内。�；；；；；爻淌毖沽τ�100%，， ，，依次降到75%，， ，，50%，， ，，25%，， ，，0%，， ，，看响应的电流显示。。同样要抵达及格标准。。
(三)风压变送器校验
把气源管三通装在手操泵上，， ，，三通一侧用乳胶管和台式细密压力表毗连。。把变送器的接线端盖旋掉，， ，，+，， ，，-及细密压力表和综合校验仪输出 24VDC的两个接线柱+，， ，，-及细密电流表的+，， ，，-接线端串联起来。。检查接线回路无误后，， ，，划分给综合校验仪和细密压力表送电，， ，，看综合校验仪是否输出24VDC。。
给变送器打压，， ，，使压力依次抵达变送器量程的0%，， ，，25%，， ，，50%，， ，，75%，， ，，100%，， ，，视察细密电流表电流显示是否划分为，， ，，4，， ，，8，， ，，12，， ，，16，， ，，20MA，， ，，误差小于允许误差即为及格，， ，，若凌驾允许误差，， ，，则应调理变送器的电位器:满刻度S，， ，，零点Z。。压力调到 100%时，， ，，调S电位器，， ，，再把压力降到零，， ，，调Z电位器，， ，，依次往返调解一再，， ，，直到电流输出在允许误差规模内。�；；；；；爻淌毖沽τ� 100%，， ，，依次降到 75%，， ，，50%，， ，，25%，， ，，0%，， ，，看响应的电流显示。。同样要抵达及格标准。。
(四)差压变送器校验
用压力校验台给变送器正压侧打压，， ，，在细密压力表上看差压值，， ，，选差压变送器丈量规模的 0%，， ，，25%，， ，，50%，， ，，75%，， ，，100%五个点为标准值举行校准，， ，，平稳增添信号压力，， ，，读取输出各点的响应的实测值。�；；；；；爻淌笔故涑鲂藕牌轿鹊募跣〉阶钚�，， ，，读取各点响应的实测值。。变送器的允许基本误差不得凌驾变送器划定的精度品级，， ，，如凌驾允许误差，， ，，则调解变送器的电位器，， ，，调解要领同压力变送器调解办法相同。。
①纪录:
②数据修约:
按仪表允许误差的有用数字对数据举行修约，， ，，如允许误差为0.08mA，， ，，则修约至小数点后2位(将读数除以2，， ，，按四舍五入法修约至小数点后2位，， ，，再乘以2即可)。。
③ 凭证读数盘算仪表误差，， ，，应切合要求:
仪体现值误差≤仪表允许基本误差
仪表回程误差≤仪表允许基本误差
④仪体现值误差是检准时上升(或下降)至每个检定点的输出值与标准表换算值之差。。
⑤仪表回程误差是检准时上升(或下降)至每个检定点的输出值之差。。
⑥纪录填写:按仪表要求填写纪录表格的各项内容，， ，，数据真实可靠。。
⑦检查仪表软件组态，， ，，使用专用智能通讯器检查，， ，，应切合工艺及丈量要求。。
?凭证检定规程和验评要求对仪表举行其他项目地检查。。
⑨仪表检定及格后，， ，，贴上及格证，， ，，并做好纪录。。如缺乏格，， ，，需列明缘故原由并上报班长、手艺员”
三、压力表及压力开关调校
(一)一样平常要求
①仪表外观检查完好，， ，，无脱漆、零部件松动征象。。无影响使用和计量性能的缺陷，， ，，防尘罩齐全(禁绝被测介质逸出表外的压力表除外)。。
②仪表零位检查:带有止销的压力表，， ，，无压时指针应紧靠止销，， ，，无止销压力表指针应位于零位标记内。。
③电接点压力表绝缘电阻的检查:用 500V 兆欧表检查，， ，，稳固 10 秒后读数，， ，，绝缘电阻大于20MQ .
④禁油压力表的检查:表计内注入温水(30一40℃)，， ，，到出后水面应无油花，， ，，
⑤检定点的选择:确定压力检定点应不少于5点，， ，，按标有数字的分度线举行选择。。压力真空表压力丈量上限为 0.15(0.06 时)MPa 时，， ，，
⑥真空部分检定两点(三点)，， ，，大于 0.3MPa 时,疏空时指针应能指向真空偏向。。电接点压力表应举行设定点误差的检查。。
⑦检定用事情介质:丈量上限不大于0.25MPa 的压力表，， ，，事情介质为清洁的空气或性能稳固的其它气体。。大于0.25MPa的压力表事情介质选用无侵蚀性的液体如透平油，， ，，标注有禁油的应用空气检定。。
?装置:将被检表和标准压力表装置到压力校验台上，， ，，被检表装置在左侧，， ，，两表受压点应基本上位于统一水平面上,不然思量液柱修正。。
⑨密封性检查:用压力泵(真空泵、空压泵)平稳升压(或抽真空)，， ，，示值抵达压力上限(或抽真空至 0.08MPa)时，， ，，阻止并耐压3分钟(或按厂家要求)，， ，，检查是否有泄，， ，，之后降至零点，， ，，仪表指针在全行程中运动应平稳无跳动或卡住征象。。
⑩仪表迁徙:若是仪表装置位置与测点不在统一水平面上，， ，，检准时按下式修正:
P=P,±p gh(测点位置高于装置位置用“+”)
P为标准表压力:P 为表压力: p为丈量介质密度:g为重力加速率:h为仪表装置位置与侧点位置的笔直高度:
现场可凭证以下要领简陋推算:10米水柱落差为0.1Mpa:D仪表检定
?压力表检定:凭证所定的磨练点，， ，，将仪表压力缓慢上升(或下降)至每个压力检定点，， ，，均举行两次读表(被检表)。。第一次小扣表壳前读数，， ，，第二次小扣表壳后读数，， ，，读数时将标准表指针瞄准刻度，， ，，读别校表，， ，，读出最小区分值(最小分度值的1/5)，， ，，并纪录。。
(t)真空表检定:凭证所定的磨练点，， ，，将仪表压力缓慢抽真空(或疏空)至每个压力检定点(最大值可定为-0.08Mpa)，， ，，均举行两次读表(被检表)。。第一次小扣表壳前读数，， ，，第二次小扣表壳后读数并纪录。。
(二)电接点压力表检定
①电接点压力表先将接点挡针调至最大或最小。。再凭证压力表、真空表检定要领举行检定。。
②将挡针调至设定值(报警点)，， ，，检查报警误差，， ，，平稳缓慢升压(或降压)到信号接通或断开，， ，，此时读取的值为上(下)切换值，， ，，设定值与其之差应小于仪表允许误差。。
③信号接通或断开时读取的值之差为切换差，， ，，应小于仪表允许误差的绝对值。。压力真空表检定要领:先检定真空部分再检定压力部分，， ，，要领同压力表和真空表校验要领。。
(三)压力开关
①选择响应量程的细密压力表，， ，，把细密压力表装在压力校验台的左边 ，， ，，被校的压力表装在压力校验台的右边。。
②)把合适的传压介质冲到油杯内，， ，，关死油杯阀，， ，，缓慢的旋转手轮加压，， ，，排净到茏鬈内的空气，， ，，检查到茏鬈路是否流通。。
③压力开关是以触点闭合和断开的形式输出开关量信息，， ，，如被测压力较小时，， ，，触点闭合:被测压力升高后，， ，，触点断开:称为低值(或低限)触点。。如被测压力较小时触点断开:被测压力升高后，， ，，触点闭合:高值(或高限)触点。。
④)当压力升到压力开关划定的行动值时，， ，，调解压力开关的调解旋钮，， ，，使压力开关的触点行动。。
⑤压力开关行动误差小于基本误差决对值。。
数据修约:仪表纪录中盘算值、读数必需修约，， ，，按被校仪表可读取最小刻度的1/5值举行修约，， ，，如最小刻度的1/5值为0.05(0.02:0.01)MPa，， ，，则按5(2:1)的倍数修约至小数点后两位即可。。
⑥盘算仪表误差:
仪体现值误差≤仪表允许误差
仪表回程误差≤仪表允许误差的绝对值
小扣位移≤仪表允许误差的绝对值的 1/2
信号行动报警误差≤仪表允许误差的绝对值
a.仪体现值误差是检准时小扣表壳前后的示值与标准体现值之差。。
b.仪表回程误差是检准时上升(或下降)至每个压力检定点，， ，，小扣表壳后读数之差。。
c.仪表小扣位移是检准时上升(或下降)至每个压力检定点，， ，，小扣表壳前后引起的示值变换量。。
d.信号行动报警误差是设定值与上升(或下降)至设定点时信号连通与断开时的现实压力值之差。。
⑦纪录填写:按仪表要求填写纪录表格的各项内容，， ，，数据真实可。。
?凭证检定规程和验评要求对仪表举行其他项目地检查。。
⑨仪表调解:仪表泛起线性误差时，， ，，调解拉杆和扇形齿轮的毗连螺钉，， ，，向外移示值减小，， ，，向内移示值增大。。泛起非线性误差时，， ，，调解拉杆和扇形齿轮间的夹角，， ，，误差先负后正，， ，，减小夹角角度，， ，，再按线性误差调解，， ，，直至误差在允许误差规模内。。
⑩仪表检定及格后，， ，，贴上及格证，， ，，并做好纪录。。如缺乏格，， ，，需列明缘故原由并报班长、手艺员。。
四、数字仪表的调校
①标准表的选择:仪表检准时，， ，，标准表的综合误差应大于即是被校表的允许误差的 1/4，， ，，凭证被检表品级和量程选择细密数字仪表等，， ，，并盘算出被检表的最大允许误差。。
仪表最大允许误差=士仪表量程℃(MPa)x精度品级②仪表检查:
③仪表外观检查完好，， ，，仪表名称、型号、规格、丈量规模、分度号等切合设计，， ，，无影响使用和计量性能的缺陷，， ，，仪表显示清晰无叠字、缺笔划等征象，， ，，小数点、极性显示准确。。
④电源电压稳固，， ，，220V 交流电源和 48V 直流电源的电压波动部凌驾士10%。。24V 直流电源的电压波动不凌驾士5%:气源应清洁、干燥，， ，，露点至少比最低情形温度低 10℃。。气源压力波动不凌驾额定值的士10%。。
⑤仪表绝缘电阻的检査:用 500V兆欧表检查(供电电源小于50V 的用 100V 兆欧表检查)，， ，，稳固5秒后读数，， ，，绝缘电阻大于20MQ。。
⑥检定点的选择:确定压力检定点应不少于5 点，， ，，按整数数字举行选择。。包括零点和满量程。。
⑦检定:

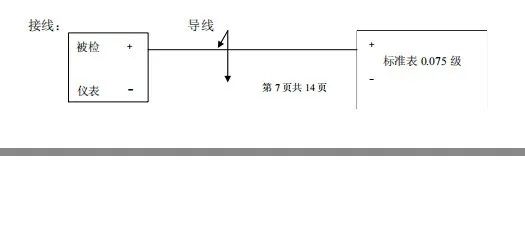

按以上接线图接线，， ，，测温时导线必需同材质、等长。。仪表检定:

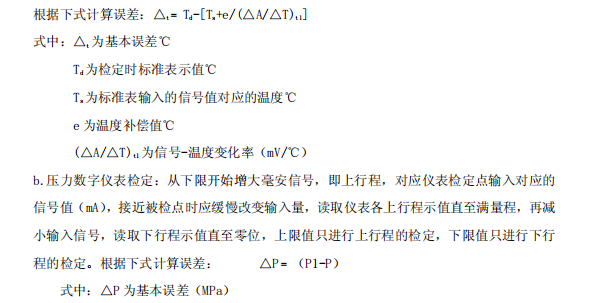

a.数字温度仪表检定要领:接纳输入被检核标称电量法(输入基准法)，， ，，从下限最先增大信号，， ，，即上行程，， ，，对应仪表检定点输入对应的信号值(mV、Ω)，， ，，靠近被检核时应缓慢改变输入量，， ，，读取仪表各上行程示值直至满量程，， ，，再减小输入信号，， ，，读取下行程示值直至零位，， ，，上限值只举行上行程的检定，， ，，下限值只举行下行程的检定。。
仪表设定值的检定:将仪表调至设定值(报警点)，， ，，检查报警误差，， ，，平稳缓慢增添(或镌汰)信号(M,Ω,A)，， ，，仪表响应接点接通或断开，， ，，此时读取的值为上(下)信号行动值，， ，，其与设定值之差应小于仪表允许误差。。
纪录:
c.数据修约:仪表纪录中读数必需按被校仪表的区分力值举行修约，， ，，如区分力为0.1，， ，，修约至小数点后一位即可。。盘算误差值按被校仪表的区分力值的 1/10举行修约，， ，，设定点误差按被校仪表的区分力值举行修约。。
d.要求:
仪体现值误差≤仪表允许误差
仪表回程误差≤仪表允许误差的绝对值
信号行动报警误差≤仪表允许误差的绝对值
e.纪录填写:按仪表要求填写纪录表格的各项内容，， ，，数据真实可靠。。如对其内部电路、机构或刻度等作了修改，， ，，应在纪录中说明。。
f.凭证检定规程和验评要求对仪表举行其他项目地检查。。
g.仪表检定及格后，， ，，贴上及格证，， ，，并做好纪录。。如缺乏格，， ，，需列明缘故原由并上报班长、手艺员。。
五、电动门调试
①使用兆欧表丈量电动门电机绝缘电阻，， ，，是否抵达要求。。
②按图纸设计要求作头接线。。
③调试时用对讲机相互联系，， ，，送电和操作需联系清晰后方可操作。。
④手动操作电动装置，， ，，检查电动门与阀门旋转偏向是否相同。。
⑤手动将阀门关严。。
⑥用螺丝刀旋转关向调解轴，， ，，按箭头偏向旋转，， ，，直到凸轮压住弹性按钮，， ，，使微动开关行动为止，， ，，则关行程初程序好。。
⑦将阀门开到所需的位置，， ，，然后脱开行程控制机构。。按箭头偏向，， ，，旋转开向调解轴，， ，，直到凸轮压到弹性板，， ，，直到微动开关行动为止，， ，，则开行程调完，， ，，。。
?行程机构调好后，， ，，可重复调解一再。。
⑨力矩调解时，， ，，将力矩值调至最小，， ，，调试时如力矩行动，， ，，在逐渐增鼎力大举矩值，， ，，直到阀门可以开启或关闭为止。。
⑩以上事情完毕后，， ，，在送电前检查控制回路。。
a.检查包管容量，， ，，热继电器定值是否与现实相符b.翻开配电箱抽屉，， ，，取下 B、℃两动力包管作静态试验，， ，，看开关接触器行动是否准确。。c.检查动力回路，， ，，按下开关接触器，， ，，用通灯测试 DKI到 DK2，， ，，三相动力回路能否接通d.用万用表在 DK2出线端测电机三相接线是否接通。。
?送电后，， ，，人为地使行程力矩开关行动，， ，，检查指示灯是否准确.
?手动将阀门开到中心位置，， ，，操作开或关检查电机相序。。若相序接反，， ，，即切断电源，， ，，将三相电源恣意两相替换。。
?开或关行程调好后要松开顶杆。。
?最后在控制盘上举行运操。。
六、回路测试
①电接点水位计回路:
接通交流电源，， ，，首先让仪表进入试灯状态，， ，，用直流电阻箱模拟水导电电阻，， ，，接入转换器相对应的接线端子上，， ，，对水位显示高，， ，，低报警及其行动值逐点检查，， ，，模拟量输出0.1级，， ，，用标准表检查，， ，，指示表数字量应清晰、准确，， ，，模拟量阶跃式显示相对应，， ，，模拟量输出切合制造厂的模拟信号与数字显示比照表，， ，，光标显示明亮、清晰，， ，，示值准确，， ，，超限行动值高，， ，，低报警崎岖�；；；；；ば卸登泻媳徊馊萜鞯脑诵幸�，， ，，超限指示灯闪光，， ，，输出接点，， ，，接点优异。。超声波流量计:
接通电源，， ，，首先让仪表进入带电状态，， ，，参数设置及整定切合被测容器的运行要求，， ，，运作值切合被测容器的运行要求，， ，，接点接角优异，， ，，显示、积算、纪录重复性误差小于允许基本误差。。
②信号回路调试
作业条件及准备
所有盘均已就为，， ，，二次线检查准确，， ，，一次线均已接好，， ，，所有热工测点装置完毕。。工具机配备:螺丝刀，， ，，校线器，， ，，万用表，， ，，尖嘴钳，， ，，剥线钳作业程序及要领试验职员必需熟悉有关装备，， ，，系统的结构，， ，，性能以及实验要领、办法。。热工信号单位接线图中查出所有热工测点及泉源光报警器 、音箱、电源箱，， ，，外观检査优异。。通电测试，， ，，报警器、音响、电源箱切合设计要求。。
检查报警接点到报警器的电阻值应≤20Ω。。
在就地加入模拟信号对应报警光字牌亮，， ，，信号灯闪光，， ，，报警器爆发声响。。
检查“试灯”“消音”按纽电源相数、零线联接方法是否切合制造厂划定。。
实验“试灯”“消音”按纽，， ，，逐点短接各热工信号输入端子，， ，，信号灯闪灼爆发声响，， ，，按确认按纽消音，， ，，信号灯常亮扫除实验。。试验中如发明异常情形，， ，，应连忙断开电源，， ，，举行视察。。
③温度丈量回路调试
在就地将一次元件一次线打掉，， ，，在线上加亳伏信号(热电偶)，， ，，电阻值(热电阻)，， ，，同时在盘算机显示屏和控制盘装仪表上看显示是否与所加信号对应的温度值一致，， ，，查阅相关温度比照值，， ，，进热工报警装置的是否按设置要求报警。。盘算机显示值和盘装表显示值再允许规模内为及格。。如发明显示不准确，， ，，应重新检查回路，， ，，扫除过失，， ，，若系统误差大于允许误差，， ，，则应对组成该检测回路的各个仪表逐一重新举行单体调校。。
④压力丈量回路调试:
在就地一次元件加毫安信号，， ，，同时在盘算机显示屏或控制盘装仪表上看显示是否与所加毫安信号对应的压力值一致，， ，，在允许规模内为及格，， ，，进热工信号报警装置的是否按设置要求报警。。若显示不准确，， ，，应重新检查回路，， ，，扫除过失。。若系统误差大于允许误差，， ，，则应对组成该回路的各个仪表逐一举行单体调校。。量程需要迁徙的，， ，，用手操器举行迁徙。。做动态实验时，， ，，用压力校验台给变送器打压，， ，，在压力校验台上看细密压力表压力值，， ，，盘算机显示屏或控制盘盘装仪表是否一致。。
⑤差压丈量回路调试:
在就地一次元件加毫安信号，， ，，同时在盘算机显示屏或控制盘装仪表上看显示是否与所加毫安信号对应的差压值一致，， ，，再允许规模内的为及格。。量程需要迁徙的、开方的用手操器划分举行迁徙、开方。。做动态实验时，， ，，用压力校验台给变送器正压侧打压，， ，，在细密压力表上看差压值，， ，，对应变送器和盘装表及盘算机的差压值是否一致。。审查所配管路正、负压侧与变送器正、负压侧装置是否准确，， ，，若配线、配管有误，， ，，响应二次表头就没有显示，， ，，应扫除过失。。若系统误差大于允许误差，， ，，则需对组成该回路的各个仪表逐一重新举行单体调校。。
⑥厂家来完成DCS 装置组态调试事情前，， ，，DCS外部接线应按接线图引致接线端子，， ，，经校线无误后套上标记头备用，， ，，严禁在现场未完成接线时先接入引DCS线，， ，，以免现场误操作，， ，，造成 DCS 模�？？ ？？？樗鸹�，， ，，在确认现场装备接点优异，， ，，接线无误后方可最先DCS 接线。。
七、DCS 系统调试
与 DCS 辖档酮机的系统调试，， ，，以 DCS厂商为主，， ，，我方派专人起劲配合，， ，，并认真有关现场仪表的信号丈量、传输准确。。
DCS 在调试投运前必需可靠接地，， ，，并做好纪录。。
严禁无关职员进入 DCS 调试事情现场，， ，，非调试职员严禁操作工程站。。
