7月22日夜间23点多，，，运行通知热工值班职员“#6机B循环水泵出口液控蝶阀显示黄色故障（运行中开信号消逝）”，，，其时到现场检查，，，嫌疑为开到位中心继电器坏，，，经值长赞成替换后，，，故障依旧，，，为了清静起见，，，综合思量后，，，决议晚上暂不处置惩罚。。

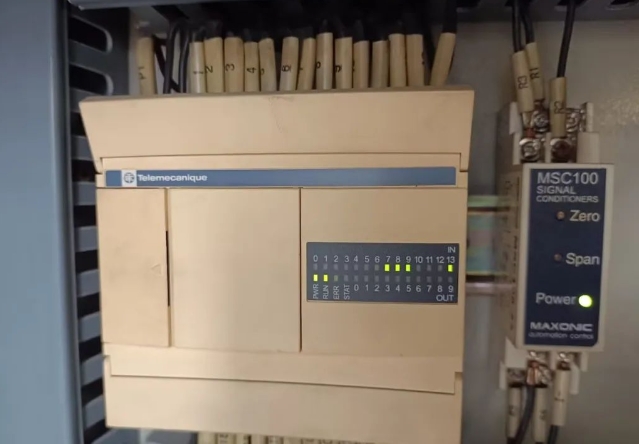

23日上班8点多，，，我们安排职员到现场检查情形。。视察发明，，，循环水泵在运行，，，液控蝶阀现实开到位，，，就地控制柜上开到位指示灯不亮，，，但就地开到位和关到位靠近开关指示灯都亮（开到位灯正常亮，，，关到位相对较暗），，，审查就地控制柜内PLC上的响应DI指示灯，，， 7、8、9三个灯都亮。。13灯亮。。DO输出，，，一个通道也没有亮。。
经查通道，，，7、8、9通道划分是SP4压力开关、开到位、关到位，，，13通道为“远方”位置，，，详细见下表：

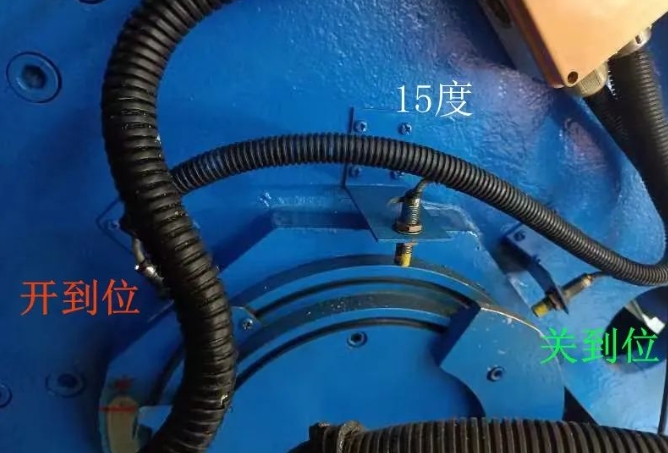

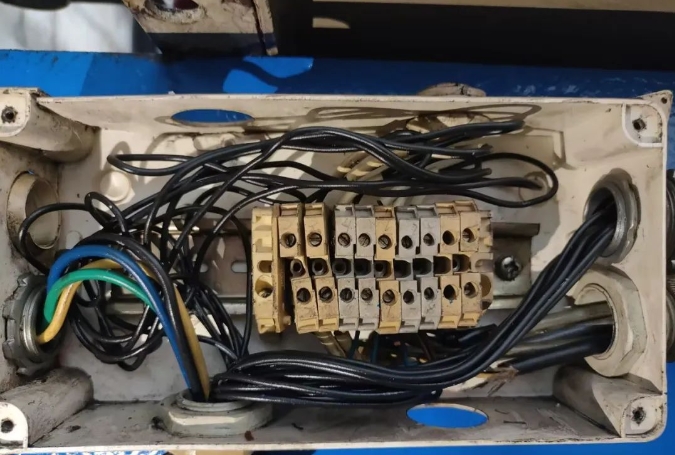

开关到位由DO通道输出，，，而DO一个也没有输出。。这样基本扫除了继电器的问题。。很显然，，，蝶阀全开，，，关到位不应该报，，，由此意料开到位消逝可能是关到位误报导致。。�？淳偷卣盘腜LC逻辑图也获得了确认，，，开关到位在逻辑里保存信号互锁，，，关到位未发的条件下，，，开到位信号到才华发出。。这样基本锁定了需要检查关到位开关回路或者替换关到位靠近开关。。编写并审批了处置惩罚计划，，，治理了事情票，，，同时准备了备件，，，在上午快要12点，，，我们最先了现场检查。。在替换关到位靠近开关时发明，，，就地接线盒线路较乱，，，且开、关、15度三个靠近开关的棕色线并接在一个端子上，，，这样替换开关就很不利便（影响开到位靠近开关的显示），，，�；；；チ废钅恳由险斫酉吆械南呗罚�，，替换老化的端子，，，需要用端子短接片将靠近开关的公共线短接，，，这样，，，运行中替换单个开关，，，就不影响其他，，，就更清静了。。12点40，，，关到位开关替换完成，，，事情竣事，，，信号恢复正常

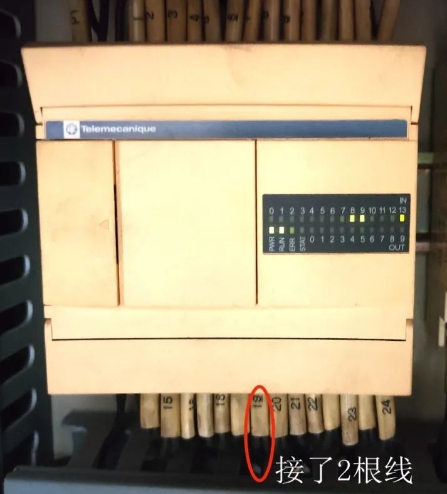

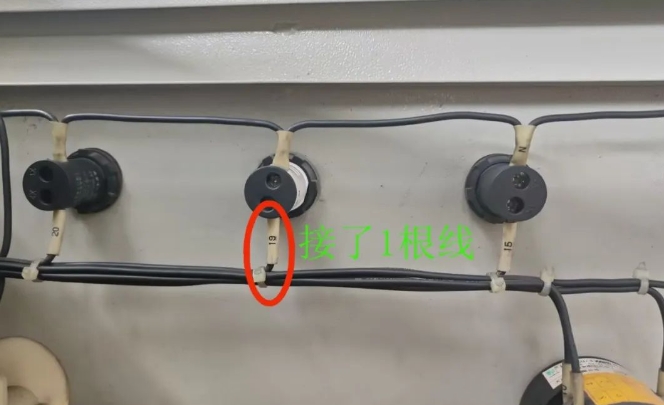

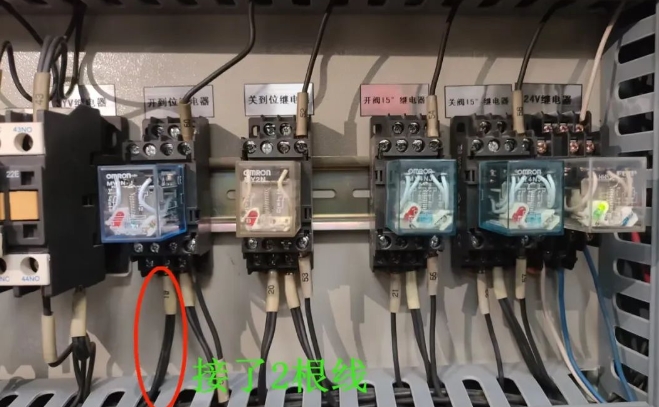

事情处置惩罚完了，，，但处置惩罚之前在就地看控制回路，，，尚有一点没弄明确。。PLC吸收了现场的靠近开关信号后（开、关、15度到位），，，开到位信号由逻辑判断后经DO通道输出，，，一起送给就地的指示灯，，，一起送至开到位继电器的线圈，，，常�？サ闼驮斗紻CS。。经查DO通道上的线号19并接了2根线，，，继电器线圈上的线号19也并接了2根，，，指示灯上只接了一根19线。。这样，，，线路毗连就有点理不清了。。DO通道上接1根，，，送给继电器线圈，，，继电器再出1根线到灯上，，，这样，，，只有继电器线圈上需要并接2根线，，，通道上的另一个19号线去那里了，，，遇到�；；；枰觳槿啡弦幌�。。
