涡轮流量计显示流量为零

知识点

涡轮流量计简介：

涡轮流量计一样平常由传感器和显示仪两部分组成，
，，，，，也可做成整体式。。。。

涡轮流量计和容积式流量计、科里奥利质量流量计称为流量计中三类重复性、精度最佳的产品，
，，，，，作为十大类型流量计之一，
，，，，，其产品已生长为多品种、多系列批量生产的规模。。。。

涡轮流量计优点：

1.高精度,在所有流量计中,属于最准确的流量计
；
；；

2.重复性好
；
；；

3.无零点漂移,抗滋扰能力好
；
；；

4.规模度宽
；
；；

5.结构紧凑。。。。

涡轮流量计作用原理：

涡轮流量计接纳涡轮举行丈量。。。。它先将流速转换为涡轮的转速，
，，，，，再将转速转换成与流量成正比的电信号。。。。这种流量计用于检测瞬时流量和总的积算流量，
，，，，，其输出信号为频率，
，，，，，易于数字化。。。。感应线圈和永世磁铁一起牢靠在壳体上。。。。当铁磁性涡轮叶片经由磁铁时，
，，，，，磁路的磁阻爆发转变，
，，，，，从而爆发感应信号。。。。信号经放大器放大和整形，
，，，，，送到计数器或频率计，
，，，，，显示总的积算流量。。。。同时将脉冲频率经由频率－电压转换以指示瞬时流量。。。。叶轮的转速正比于流量，
，，，，，叶轮的转数正比于流过的总量。。。。涡轮流量计的输出是频率调制式信号，
，，，，，不但提高了检测电路的抗滋扰性，
，，，，，并且简化了流量检测系统。。。。它的量程比可达10:1,精度在±0.2%以内。。。。惯性小并且尺寸小的涡轮流量计的时间常数可达0.01秒。。。。

涡轮流量计普遍应用于石油、有机液体、无机液、液化气、自然气和低温流体等。。。。

故障征象

有水流经由，
，，，，，涡轮流量计显示流量为零

检查处置惩罚经由

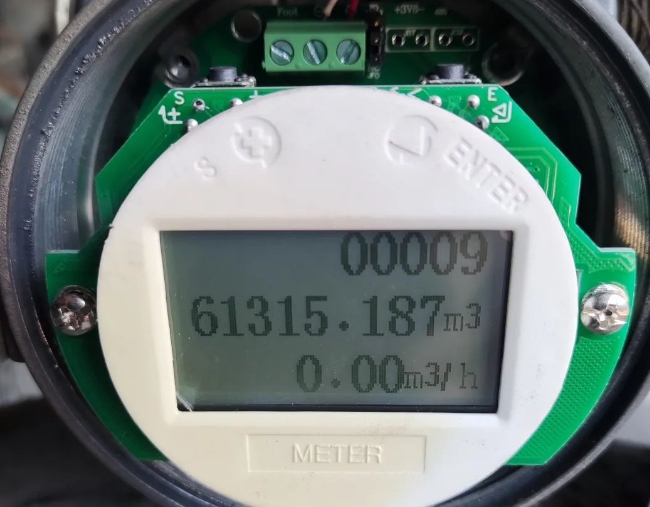

就地审查，
，，，，，流量计表头显示零

敲击表头，
，，，，，数据有显示，
，，，，，事后归零，
，，，，，嫌疑齿轮卡

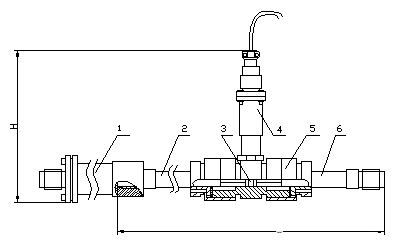

1.过滤器  2.前直管段  3.叶轮  4.前置放大器  5.壳体  6.后直管段

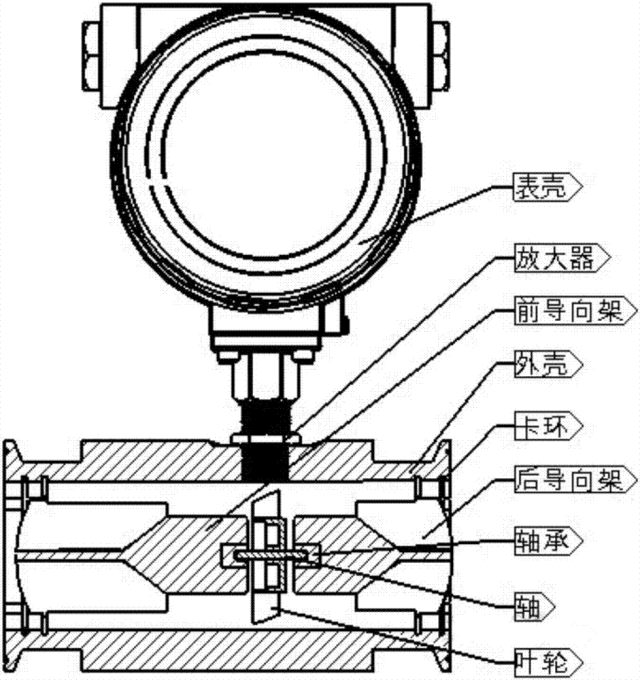

1.壳体  2.前导向件  3.叶轮  4.后导向件  5.前置放大器

厂家，
，，，，，建议拆下来整理涡轮

最终效果

整理涡轮数据显示正常

总结体会

装备需要维护的，
，，，，，按期对装备举行检查和整理，
，，，，，才华让装备更好的为我们效劳。。。。
