导电塑料角位移传感器
导电塑料角位移传感器
1.概述

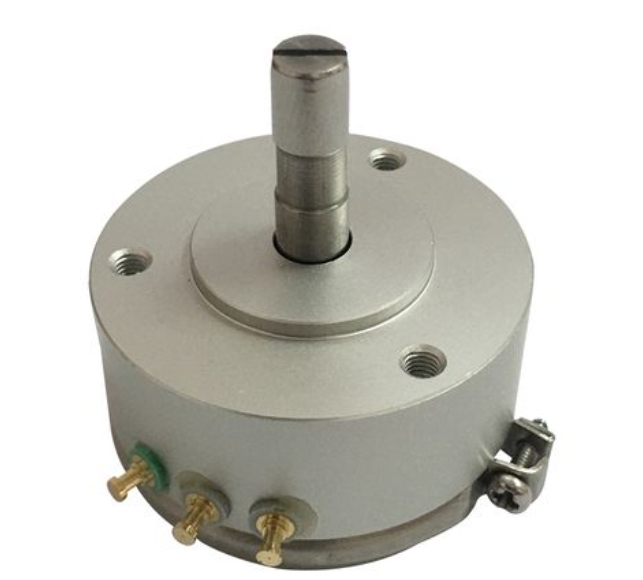

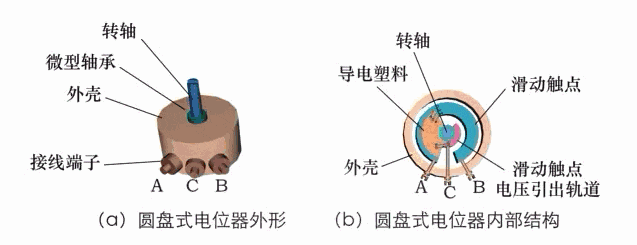

导电塑料角位移传感器是一种以电压输出与轴旋转角度为线性关系的位移量传感器。。其特点是精度高、寿命长、输出平滑性好。。角位移传感器结构主要由导电塑料基体、电刷、随动轴、壳体等组成。。角位移传感器有单联、双联多联等几种。。其电信号引出一样平常均接纳接线柱形式。。
角位移传感器是指感受被测角度的传感器。。当连结到RCX上时，，，轴每转过1/16圈，，，就会计数一次。。往一个偏向转动时，，，计数增添，，，转动偏向改变时，，，计数镌汰。。
导电塑料角位移传感器将炭黑、石墨和超细金属粉、DAP树脂和交联剂等混淆而成的浆料接纳丝网印刷等要领涂覆在陶瓷或特制塑料基体上而成的电阻膜作为电阻体。。
优点是接触电阻转变�。。�； ；事情寿命长；； ；区分力高；； ；动触点在电阻体上循环运动数百万次，，，仍不会爆发显着的摩擦力和磨损；； ；对电阻元件加以修刻的话，，，可使其线性度达0.1%的水平；； ；动态噪声很是小，，，有优异的高频事情性能。。
2.装置
2.1 对角位移传感器是以自己的装置凸台定位，，，用螺钉固紧在金属板上（见图1），，，然后将随动轴与旋转体中心毗连；； ；
2.2 角位移传感器的接线见传感器上的接线示意图（其中“1”=传感器的零相位，，，“3”=传感器的输入端，，，“2”=传感器的输出端），，，讨论上均标有 1、2、3与示意图对应；； ；中抽系列产品有四个接线端，，，详细接线审查响应型号的尺寸图。。
2.3 角位移传感器的输入与输出均为模拟量的直流电压信号，，，并且其输出电压的巨细是由输入电压的巨细来决议（如：输入5V，，，其整个量程的输出即为：0-5V；； ；输入10V，，，其整个量程的输出即为：0-10V，，，以此类推）。。
3 注重事项
3.1 角位移传感器在装置前，，，用户不要私自拆卸、改装（包括撕去商标、在轴与壳体上举行加工、松动螵钉、转动固紧环位置等）。。角位移传感器在装置历程中，，，应轻拿轻放，，，以免碰坏引出端；； ；
3.2 角位移传感器在接入线路时，，，应严酷凭证传感器上的示意图。。特殊注重“2”端严禁接入输入电压，，，不然烧坏传感器；； ；
3.3 通过电位器的电流推荐为2mA，，，最大不凌驾1OmA；； ；
3.4输入端（1，，，3）两头电压不大于24V；； ；
3.4 角位移传感器的外部接线应焊接在引出端的腰槽处，，，只管不要焊在引出端的顶部。。焊接时，，，应使用不大于45W的铬铁，，，焊接时间应小于5S。。在焊接及未冷却透时，，，不应拉动导线，，，以免电刷丝或整个引出端被拉出，，，甚至脱落。。焊接时只管少用焊剂、焊油，，，时间要短，，，阻止焊剂蒸气通过引出端（绿色）迹入电位器内部，，，导致蒸气冷却后沉积在电阻元件外貌造成等效噪声电阻变差，，，甚至开路；； ；
3.5应避免溶剂和侵蚀性气体对角位移传感器的侵袭。。避免金属屑或其他粉末进入角位移传感器；； ；
3.6 角位移传感器在通电时，，，注重不可用万用表的电阻挡、电流档去丈量电位器电压；； ；
3.7 对上述缘故原由造成角位移传感器的故障，，，生产厂不认真保修效劳。。
4 用户须知

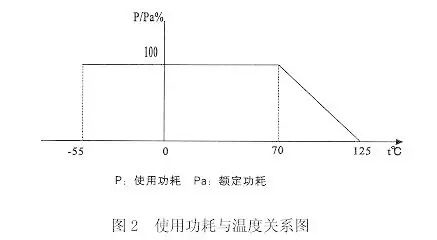

4.1 角位移传感器的外加电压，，，应包管在额定功耗规模内。。这里注重额定功耗是指电位器在情形温度为-55～7O℃时的允许功耗，，，当使用温度凌驾7O℃时。。应按图2曲线降低功率使用；； ；
4.2 角位移传感器的精度是指输出持性的切合性精度，，，而不是总阻值的误差精度。。角位移传感器的线性精度接纳自力线性，，，以负载开路时测试盘算为准。。自力线性的盘算要领：接纳现在电位器行业通常要领，，，划定前后零位电压作两头点，，，确定理论电行程、两头点的连线作参考直线。。最大误差苑围（正的最大误差与负的最大误差绝对值之和；； ；正的最大误差与0或负的最大误差与0）的一半，，，作为电位器线性误差；； ；
4.3 双联角位移传感器的装置结构及尺寸、测试标定点一样平常都以基准联（第一联）为准。。同步精度一样平常是指在某一标定点处二联输出电压差值与外加总电压的百分比（二联外加总电压相同），，，而不是指所有测试点的同步误差。。标定点一样平常选择起始点或中点（理论电旋转角的中点）。。同步精度一样平常为1％，，，也可按线性精度的品级。。
