启动油和速关油的油路怎样行动？？

今天要学的是启动油和速关油的油路及油压是怎么建设的。。。

一、先相识电磁阀的结构和油路，，电磁阀看懂了，，整个油路的行动历程也就都明确了，，

1.EH油系统图看不懂，，先看看这篇推文

2.想看懂EH油系统，，先要看懂这些控制阀原理图

启动油电磁阀1843和速关油电磁阀1842都是一个两位四通电磁阀，，结构示意图如图一所示：

图一

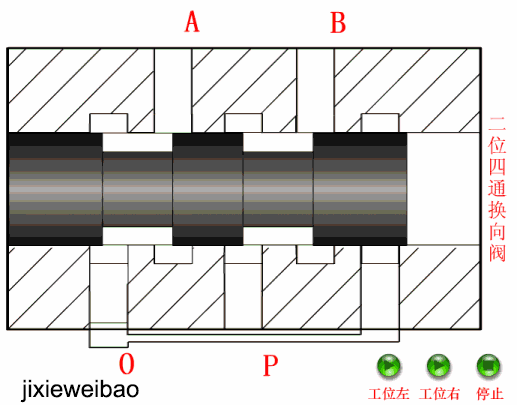

简朴的说，，电磁阀有四个通路图一上的P、A、T、B；；；两个状态即图一中所示电磁阀上、下两个部分，，不带电时P和A相通、T和B相通，，带电时P和B想通、T和A相通。。。行动示意图如下面动图所示（图二）。。。

二、学习启动油的行动历程

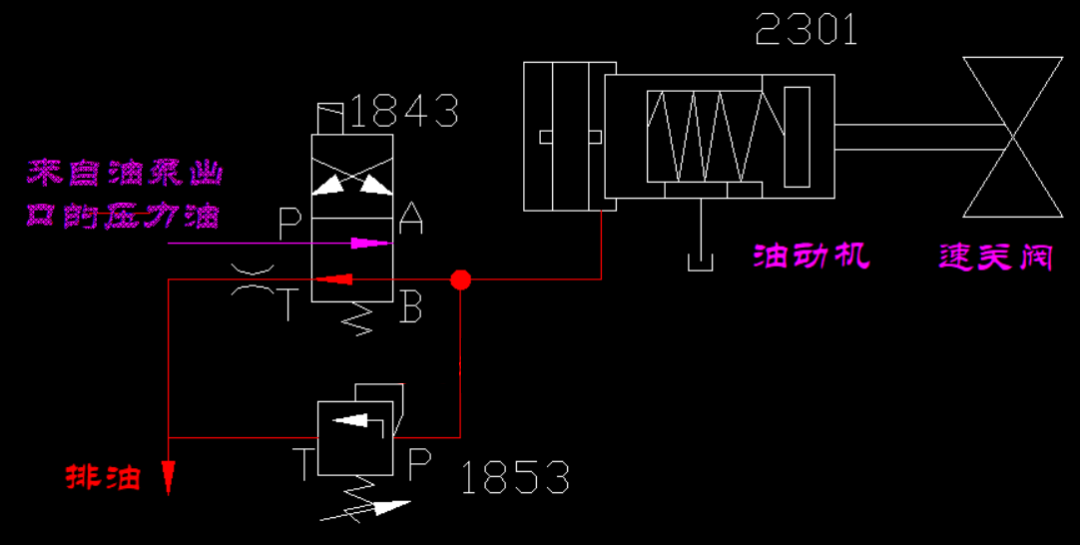

如图三所示，，当启动油电磁阀1843不带电时，，P和A相通、T和B相通，，油泵出口来的压力油无法经由PB通路进入。。。而速关阀油念头内启动油经电磁阀BT通路卸掉。。。此时，，速关阀油念头无法建设启动油压。。。

图三

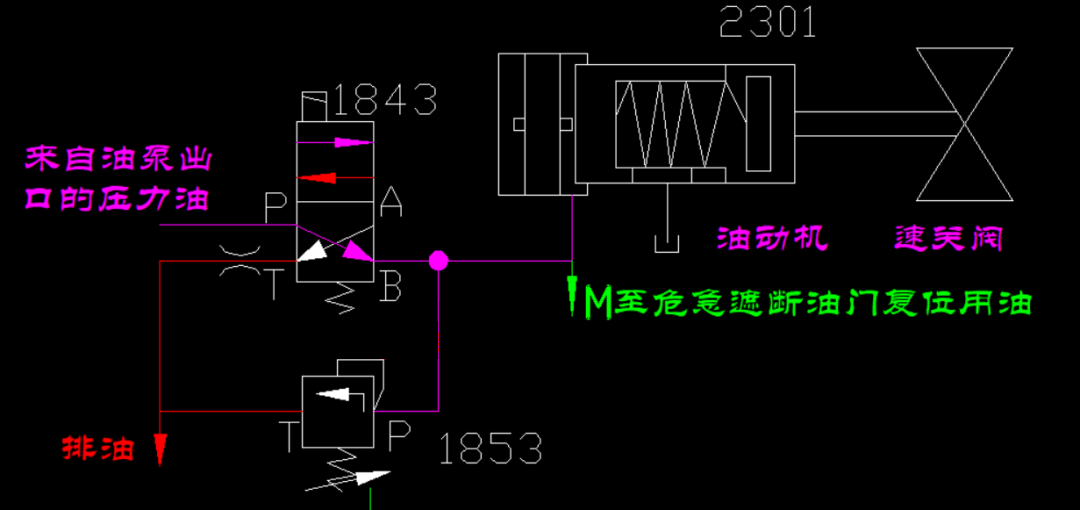

如图四所示，，当启动油电磁阀1843带电时，，P和B相通、T和A相通，，油泵出口来的压力油经由PB通路进入速关阀油念头，，建设启动油压。。。启动油压推着活塞筒战胜弹簧力压缩弹簧，，将活塞筒顶至活塞盘，，使活塞筒与活塞盘压细密封不漏油。。。

图四

如图四所示：启动油电磁阀建设启动油压的同时，，使开关油M也建设起油压，，此开关油M接至危急遮断油门，，开关油M建设油压后，，使危急遮断油门自动复位，，若危急遮断油门未设置开关油M，，则需要就地手动挂钩复位。。。

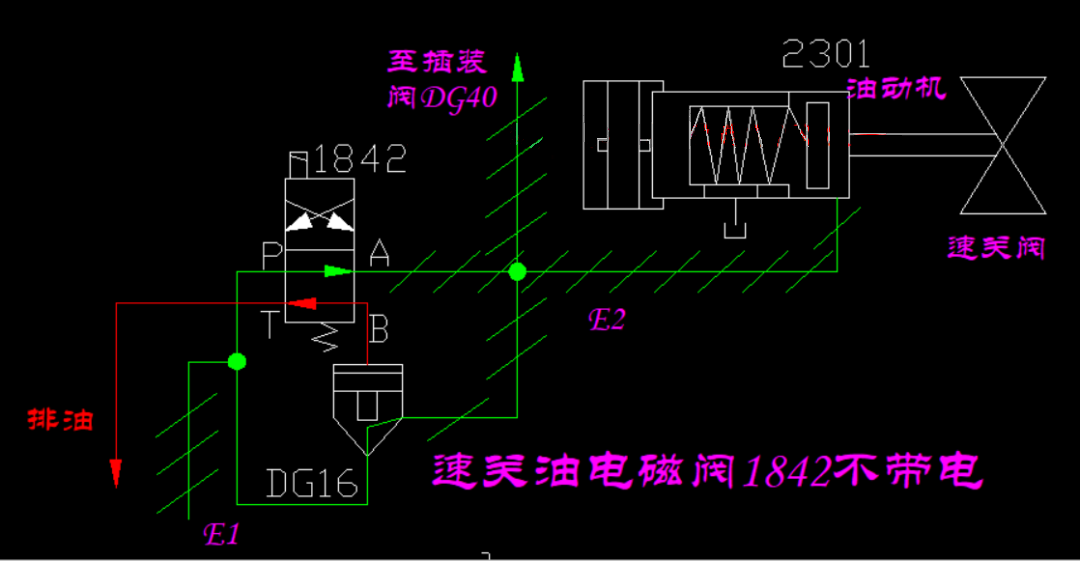

三、学习速关油的行动历程如图五所示，，当速关油电磁阀1842不带电时，，此时速关油电磁阀PA相通，，即E1油路和速关油E2油路相通；；；B与T相通，，即排掉插装阀DG16上部的油压，，插装阀翻开E1通过插装阀也与E2相通，，速关油E2还与插装阀DG40相通

图五

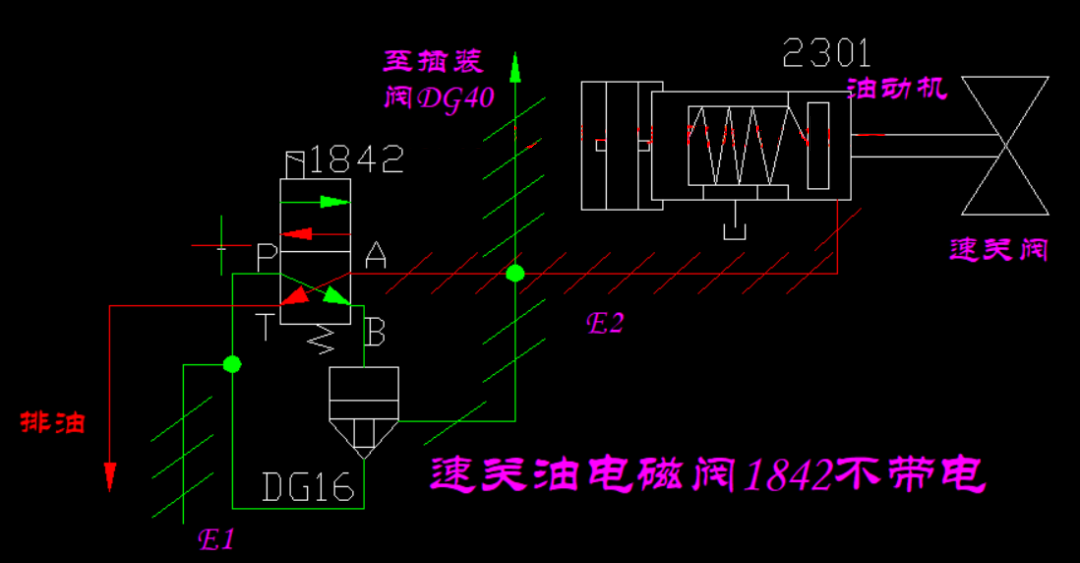

如图六所示，，当速关油电磁阀1842带电时，，此时速关油电磁阀PB相通，，插装阀DG16上部建设油压关闭，，E1与E2切断；；；A与T相通，，即把速关油压E2压力卸掉，，速关阀在弹簧力的作用下快速关闭。。。

综合以上，，开速关阀前启动油和速关油行动情形如下：

使速关油电磁阀1842 和启动油电磁阀 1843 同时得电，，启动油1843带电后，，油泵出口来的压力油经由PB通路进入速关阀油念头，，建设启动油压。。。

速关油电磁阀1842带电后，，速关油电磁阀PB相通，，插装阀DG16上部建设油压关闭，，E1与E2切断；；；A与T相通，，即把速关油压E2压力卸掉。。。

由于速关油压被卸掉，，启动油压可以顺遂的推着活塞筒战胜弹簧力压缩弹簧，，将活塞筒顶至活塞盘，，使活塞筒与活塞盘压细密封不漏油。。。

启动油电磁阀 1843 带电时开关油M也建设起油压，，使危急遮断油门自动复位，，若危急遮断油门未设置开关油M，，则需要就地手动挂钩复位。。。

15秒后速关油电磁阀1842断电复位（这个15秒时间是判断启动油已经顺遂的将活塞筒顶至活塞盘处压细密封）。。。这时间速关油电磁阀1842的PA相通，，B与T相通，，即E1油路和速关油E2油路相通；；；由于遮断油门已复位，，则速关油压E2建设起压力。。。然后在溢流阀 1853 的限压作用下，，使启动油F的压力比速关油E2的压力低～0.05Mpa，，在E2与F的压差作用下速关阀缓慢开启，，60 秒钟后 1843 断电复位，，F与T接通，，这时速关阀已完全开启。。。
