1、看图要领：
1）先交流、后直流、交流看电源，，直流找线圈；；；捉住触点不松开，，一个一个全查清；；；
2）先上后下，，先左后右，，屏外装备一个也不漏。。 。。
说明：该要领为电磁型�；；；ざ瓮贾娇赐家�，，现在微机型�；；；ざ瓮贾接兴�，，但以上看图要领仍有一定的参考价值。。 。。
2、微机型�；；；ざ瓮贾娇赐家欤�
1）熟悉元件及元件编号、功效。。 。。元件编号在图纸中具有唯一性，，这点应特殊注重，，在几张图纸中，，可能只有一张图纸上标有元件功效及所处位置，，在其它图中并未说明。。 。。
2）熟悉回路编号。。 。。某些特定的回路具有统一编号，，这点应切记，，对以后看图起到很大的作用。。 。。如跳闸回路33、133、233等，，合闸回路3、103；；；电流回路400－599，，电压回路600－799等等。。 。。

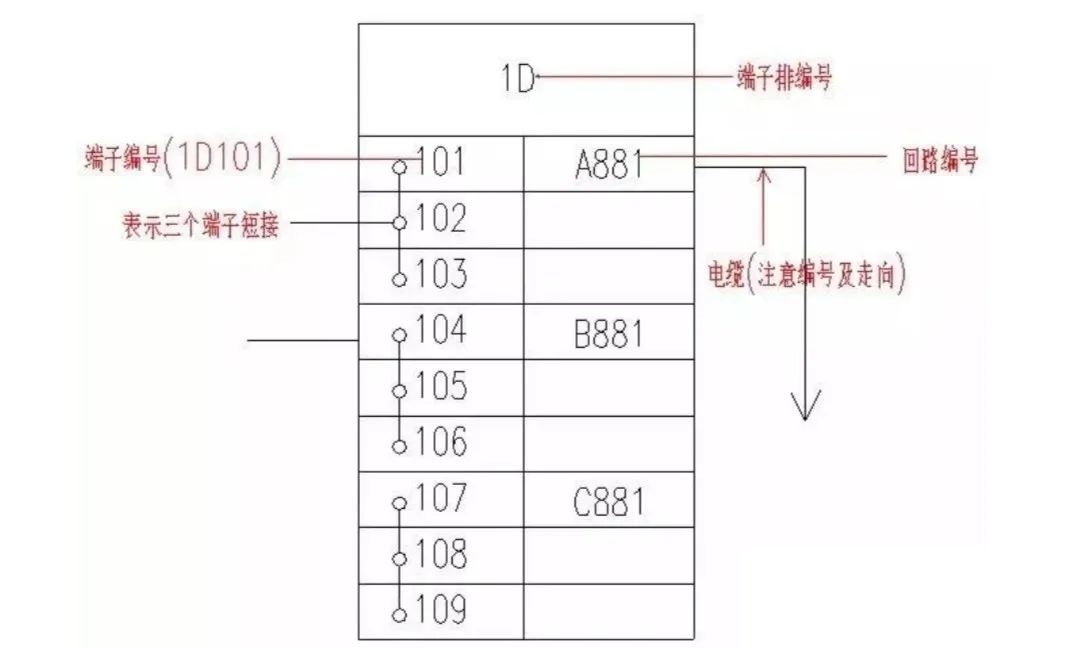

3）端子排（左右两侧相通）。。 。。端子排在图纸中起到至关主要的作用，，会看懂端子排是看懂二次回路的条件，，端子排以下举例：
4）二次回路看图
220kV变电所图纸一样平常没有电磁型�；；；さ恼隹肌⒃硗�。。 。。许多时间需要凭证图纸将原理图画出来。。 。。因此，，首先需具备一定的营业知识，，对该装备、原理有一定的熟悉。。 。。微信公众号：继保小家，，一个学手艺的平台。。 。。
二次回路看图要领：从源头着手（正电源），，凭证端子排、电缆走向、回路编号至负电源或进装置。。 。�；；；虼幽骋辉攀�，，左右两头查找回路，，直到找到电源端或进装置。。 。。应特殊注重的一点是：某些端子上有2根或多根接线，，一定注重找相对应的回路编号。。 。。
5）220kV变电所图纸特点
220kV变电所图纸与110kV变电所图纸的区别在于有厂家白板图，，对应的一次装备、二次装备有对该装置自己的图纸，，110kV变电所图纸集中在了自身的图纸中。。 。。
6）西门子断路器厂家图纸看图要领（包括外资闸刀）
1.图纸中注重横坐标（1－2－3－4……,图纸顶部）、纵坐标（A-B-C-D-E…..，，图纸左侧）、本页图纸编号（ZZA/M1 …..，，图纸右下侧）。。 。。
2.图纸中每一元件都有响应的标识及位置编号。。 。。如Y1/ZM2，，即在图纸ZM2中，，对Y1有说明。。 。。
3.注重图纸中说明的原始状态。。 。。

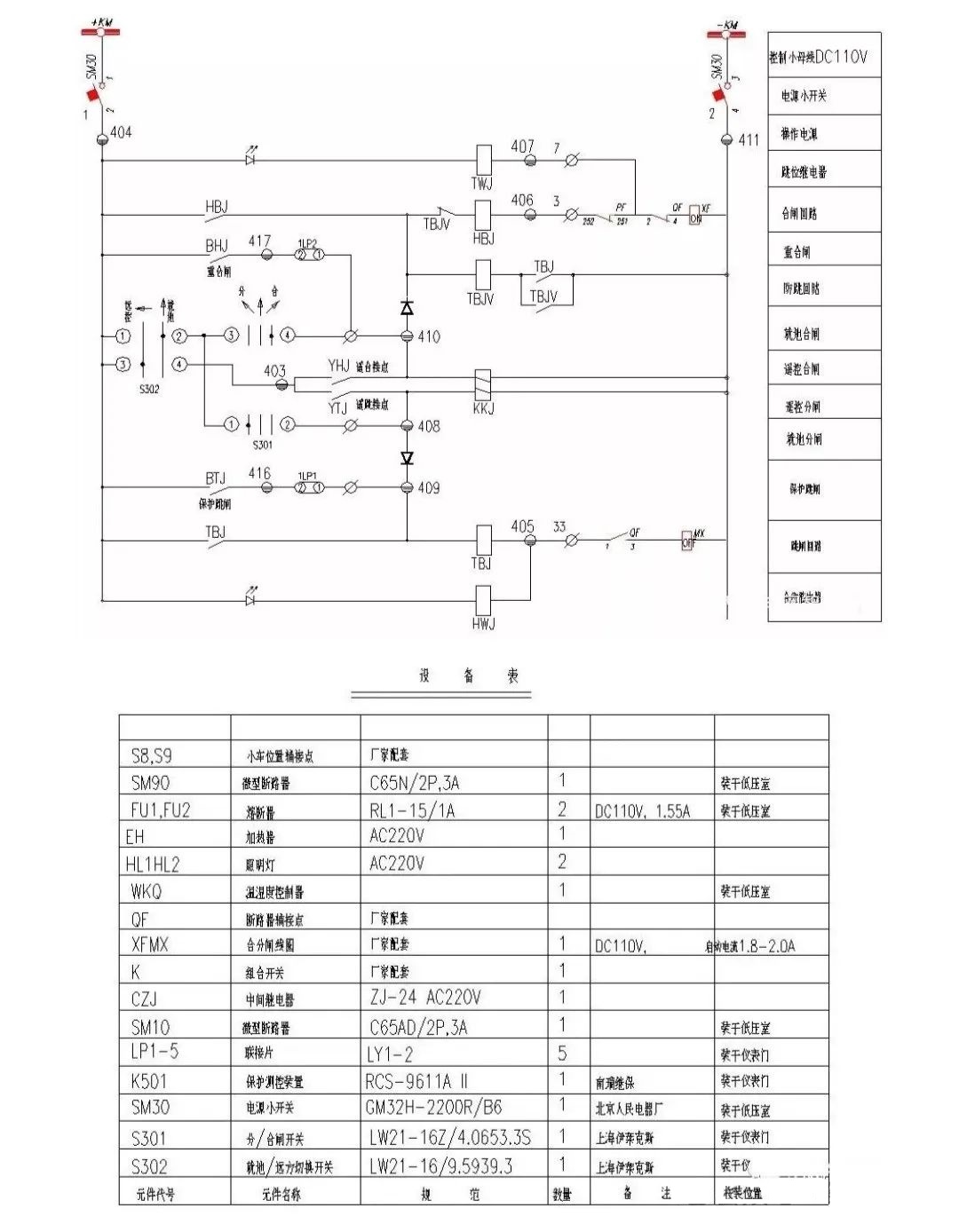

附：10kV开关控制回路，，通过学习此图，，相识看图的基本要领。。 。。
说明：
1）＋KM，，－KM，，为屏顶控制电源小母线，，从直流馈线屏上引出。。 。。
2）SM30为控制电源小开关，，供开关的控制回路及�；；；ぷ爸玫缭�。。 。。
3）图中带半个实心的小圆圈为�；；；ぷ爸玫暮蟊扯俗�，，无实心的小圆圈为开关二次小室内端子排上的端子。。 。。
4）TWJ、HWJ、TBJ、HBJ、TBJV为继电器，，微机�；；；ぷ爸弥�，，该继电器在集成电路中，，而电磁型�；；；ぴ蛴眉痰缙魇迪�，，但基来源理是一样的。。 。。
5）S302为远近控切换开关，，当在水平偏向是为远控，，3－4接点接通；；；当在笔直偏向时为近控，，1－2接点接通。。 。。（注重竖直线上的小原点，，体现响应接点接通）。。 。。
6）S301为控制开关，，原理同上。。 。。
7）PF为断路器储能辅助接点，，QF为断路器辅助接点，，XF、MX为分、合闸线圈。。 。。均为开关机构内的元件。。 。。
8）目今图上指的是断路器分闸位置，，行动历程：远近控切换开关在近控位置，，当KK开关抵达合位置，，3－4接点接通，，同时接通合闸回路，，如上图所示，，合闸回路全是常闭接点。。 。。同时使HBJ（合闸坚持继电器）励磁，，其� ？？？拥鉎BJ接通，，接通合闸回路，，现在，，与KK开关无关了。。 。。因此，，在操作历程中，，操作KK开关无需恒久切在合位置，，只需给合闸回路一个触发就可以连忙返回了。。 。。
9）当合闸竣事后，，断路器常闭辅助接点2－4断开，，切断合闸回路，，HBJ继电器返回，，同时断路器� ？？？拥�1－3接通，，为分闸做准备。。 。。分闸回路同理。。 。。
10）防跳回路：防跳：指因合闸脉冲一直保存，，合闸回路接通，，当合闸于故障点时，，�；；；そ卸下菲�，，但因合闸脉冲一直保存，，断路器将合闸于故障点上，，�；；；ぴ俳下菲魈�，，断路器将重复分合，，这种情形称为开关跳跃，，防跳的目的即是避免开关爆发跳跃的情形。。 。。
防跳功效的实现：通过继电器TBJV及其接点实现，，若断路器在近控位置，，如图所示，，正常情形下，，TBJV继电器不励磁，，当断路器分闸时，，TBJ励磁，，其� ？？？拥憬油�，，若此时，，KK开关的3－4接点恒久接通，，则会使得TBJV励磁，，其� ？？？拥惚蘸�，，常闭接点断开，，因此，，在合闸回路内的常闭接点断开，，� ？？？拥惚蘸虾笫筎BJV自坚持，，从而实现防跳功效。。 。。
