在化工生产中常需要对某些装备(如箱、槽、罐)的液位举行丈量和调理，，，，丈量液位的仪表许多，，，，关于许多特殊的液体介质(好比介质有侵蚀性或含有结晶颗粒，，，，粘度大，，，，易凝固等)，，，，为相识决到茏鬈被侵蚀或被梗塞的问题，，，，可选用双法兰差压变送器举行液位丈量。。 。。。。在本文分享双法兰差压变送器的装置、双法兰差压变送器零点迁徙量盘算和双法兰差压变送器量程盘算要领，，，，并归纳出双法兰差压变送器的盘算校验法。。 。。。。

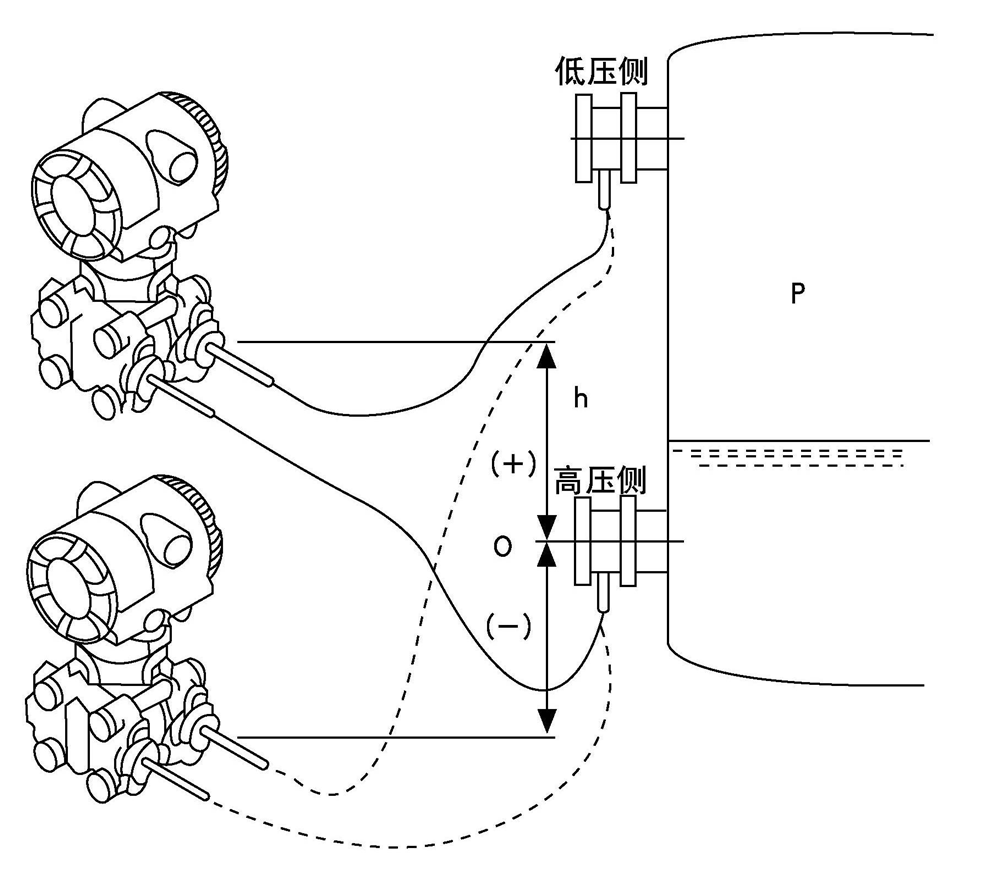

如图所示，，，，作为敏感元件的金属膜盒通过毛细管和丈量室所组成的关闭系统内充有密封液体(一样平常为硅油)作为传压介质。。 。。。。为了使毛细管耐久耐用，，，，外部均套有金属软管保�；；；；�。。 。。。。
1、双法兰差压变送器在液位丈量中的装置及盘算要领
双法兰差压变送器可装置在任何高度和位置。。 。。。。可是用于真空场合(事情于真空场合的双法兰差压变送器厂家通常�；；；；嶙鎏厥獯χ贸头�，，，，但仍然极容易损坏，，，，不可高于低压室法兰的水平线。。 。。。。在液位丈量中，，，，双法兰变送器通常用于密闭容器，，，，低压室法兰用来消除容器内压力(或真空)转变的影响，，，，高压室法兰用来丈量容器内液体的液位。。 。。。。若是双法兰差压变送器用于启齿容器，，，，则高压室法兰应与容器低端法兰相毗连，，，，而低压室法兰应置于大气中，，，，并坚持与高压室法兰同样高度。。 。。。。
①双法兰差压变送器装置在启齿容器低端法兰中心水平线以下:

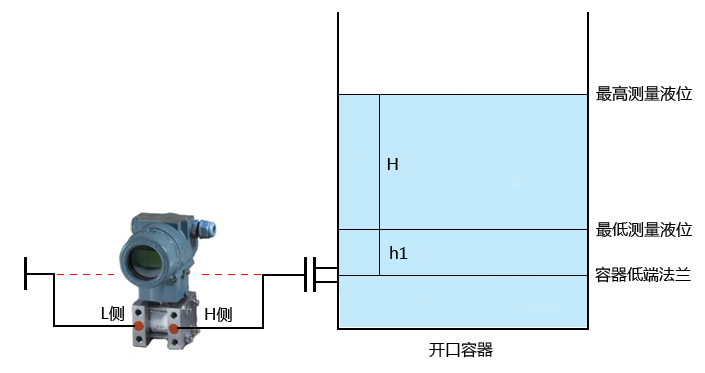

A、双法兰差压变送器装置于开孔容器低端法兰中心水平线以下，，，，且双法兰差压变送器低压室法兰和启齿容器低端法兰中心在统一水平线上，，，，如图所示：
图双法兰差压变送器装置在启齿容器低端法兰水平线以下(变送器低压室法兰与启齿容器低端法兰中心在统一水平线上)
假设被测介质密度为ρ1(单位:kg/m3)，，，，H为最低丈量液位到最高丈量液位之间的高度(单位:m)；；；；；h1为最低丈量液位到容器低端法兰中心线之间的高度(单位:m)；；；；；那么双法兰差压变送器的量程为L=H×ρ1；；；；；零点正迁徙量为A=h1×ρ1；；；；；最低丈量液位时，，，，作用于双法兰差压变送器上等效静压差为△P1=h1×ρ1=A；；；；；最高丈量液位时，，，，作用于双法兰差压变送器上的等效静差压为△P2=(H+h1)×ρ1=H×ρ1+h1×ρ1=H×ρ1+A；；；；； 双法兰差压变送器磨练规模为△P=△P1~△P2=h1×ρ1~H×ρ1+h1×ρ1=A~H×ρ1，，，，对应于双法兰差压变送器的输出为4-20mA。。 。。。。

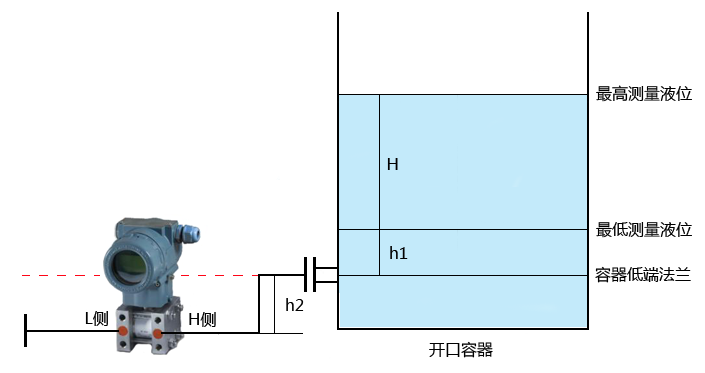

B、双法兰差压变送器装置于开孔容器低端法兰中心水平线以下，，，，且双法兰差压变送器低压室法兰低于启齿容器低端法兰中心水平线，，，，如图所示：
图双法兰差压变送器装置在启齿容器低端法兰中心水平线以下(变送器低压室法兰低于启齿容器低端法兰中心线）
假设被测介质密度为ρ1(单位:kg/m3)，，，，双法兰差压变送器毛细管内灌充液密度为ρ2(单位:kg/m3)，，，，H为最低丈量液位到最高丈量液位之间的高度(单位:m)；；；；；h1为最低丈量液位到容器低端法兰中心线之间的高度(单位:m)；；；；；h2为低压室法兰与启齿容器低端法兰之间的高度(单位:m)，，，，那么双法兰差压变送器的量程为L=H×ρ1；；；；；零点迁徙量(正迁徙)为A=h1×ρ1+h2×ρ2；；；；；最低丈量液位时，，，，作用于双法兰差压变送器上等效静压差为△P1=h1×ρ1+h2×ρ2=A；；；；；最高丈量液位时，，，，作用于双法兰差压变送器上的等效静差压为△P2=(H+h1)×ρ1+h2×ρ2=H×ρ1+A；；；；； 双法兰差压变送器磨练规模为△P=△P1~△P2=h1×ρ1+h2×ρ2~(H+h1)×ρ1+h2×ρ2=A~H×ρ1+A，，，，对应于双法兰差压变送器的输出为4-20mA。。 。。。。
②双法兰差压变送器装置在启齿容器低端法兰水平线以上

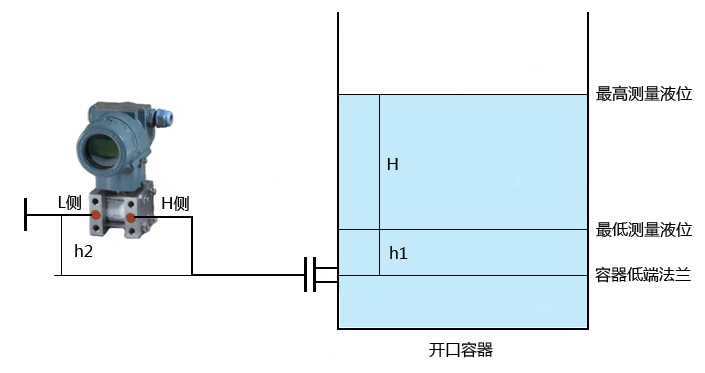

A、双法兰差压变送器装置于开孔容器低端法兰中心水平线以上，，，，且双法兰差压变送器低压室法兰高于启齿容器低端法兰中心水平线，，，，如图所示：
为了阻止双法兰差压变送器在丈量历程中泛起死区，，，，必需使h1×ρ1≥h2×ρ2，，，，不然将会泛起现实丈量规模小于变送器磨练规模的征象。。 。。。。
图双法兰差压变送器装置在启齿容器低端法兰水平线之上(变送器低压室法兰高于启齿容器低端法兰水平线上)
假定被测介质密度为ρ1(单位:kg/m3)，，，，双法兰差压变送器毛细管内灌充液密度为ρ2(单位:kg/m3)，，，，H为最低丈量液位到最高丈量液位之间的高度(单位:m)；；；；；h1为最低丈量液位到容器低端法兰中心线之间的高度(单位:m)；；；；；h2为低压室法兰与启齿容器低端法兰之间的高度(单位:m)，，，，这样双法兰差压变送器的量程为L=H×ρ1；；；；；零点迁徙量为A=h1×ρ1-h2×ρ2；；；；；最低丈量液位时，，，，作用于双法兰差压变送器上等效静压差为△P1=A=h1×ρ1-h2×ρ2=A；；；；；最高丈量液位时，，，，作用于双法兰差压变送器上的等效静差压为△P2=(H+h1)×ρ1-h2×ρ2=H×ρ1+A；；；；；双法兰差压变送器磨练规模为△P=△P1~△P2=h1×ρ1-h2×ρ2~(H+h1)×ρ1-h2×ρ2=A~H×ρ1+A，，，，对应于双法兰差压变送器的输出为4-20mA。。 。。。。
B、双法兰差压变送器装置于开孔容器低端法兰中心水平线以上，，，，且双法兰差压变送器低压室法兰与启齿容器低端法兰中心在统一水平线，，，，如图所示：
图5 双法兰差压变送器装置在启齿容器低端法兰水平线之上(变送器低压室法兰和启齿容器低端法兰中心在统一水平线)
假设被测介质密度为ρ1(单位:kg/m3)，，，，双法兰差压变送器毛细管内灌充液密度为ρ2(单位:kg/m3)，，，，H为最低丈量液位到最高丈量液位之间的高度(单位:m)；；；；；h1为最低丈量液位到容器低端法兰中心线之间的高度(单位:m)；；；；；h2为低压室法兰与启齿容器低端法兰之间的高度(单位:m)，，，，那么双法兰差压变送器量程为L=H×ρ1；；；；；零点迁徙量(正迁徙)A=h1×ρ1；；；；；双法兰差压变送器磨练规模为△P=△P1~△P2=h1×ρ1~(H+h1)×ρ1=A~H×ρ1+A，，，，对应于双法兰差压变送器的输出为4-20mA。。 。。。。
③双法兰差压变送器装置在密闭容器低端法兰水平线以下:

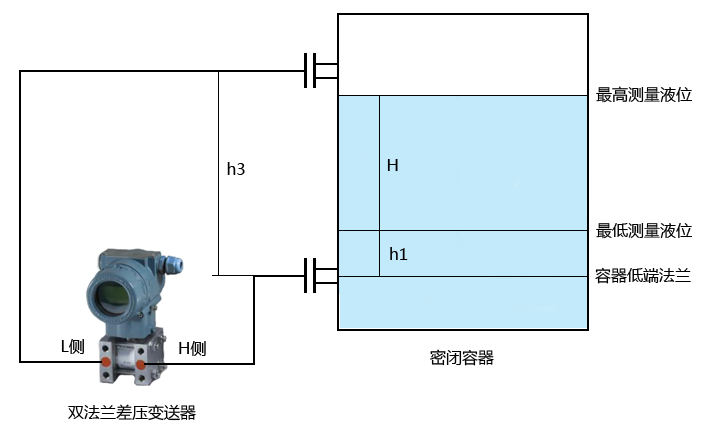

如图所示，，，，高压室法兰与密闭容器低端法兰相接，，，，低压室法兰与密闭容器高端法兰相接。。 。。。。
图 双法兰差压变送器装置密闭容器低端法兰水平线之下
假设被测介质密度为ρ1(单位:kg/m3)，，，，双法兰差压变送器毛细管内灌充液密度为ρ2(单位:kg/m3)，，，，H为最低丈量液位到最高丈量液位之间的高度(单位:m)；；；；；h1为最低丈量液位到容器低端法兰中心线之间的高度(单位:m)；；；；；h2为低压室法兰与启齿容器低端法兰之间的高度(单位:m)，，，，h3为密闭容器高端法兰和低端法兰中心之间的高度，，，，这样双法兰差压变送器的量程为L=H×ρ1；；；；；零点迁徙量为A=h1×ρ1-h3×ρ2；；；；；最低丈量液位时，，，，作用于双法兰差压变送器上等效静压差为△P1=h1×ρ1-h3×ρ2=A；；；；；最高丈量液位时，，，，作用于双法兰差压变送器上的等效静差压为△P2=H×ρ1+h1×ρ1-h3×ρ2=H×ρ1+A；；；；；双法兰差压变送器磨练规模为△P=△P1~△P2=h1×ρ1-h3×ρ2~H×ρ1+h1×ρ1-h3×ρ2=A~H×ρ1+A，，，，对应于双法兰差压变送器的输出为4-20mA。。 。。。。
④双法兰差压变送器装置在密闭容器低端法兰水平线以上

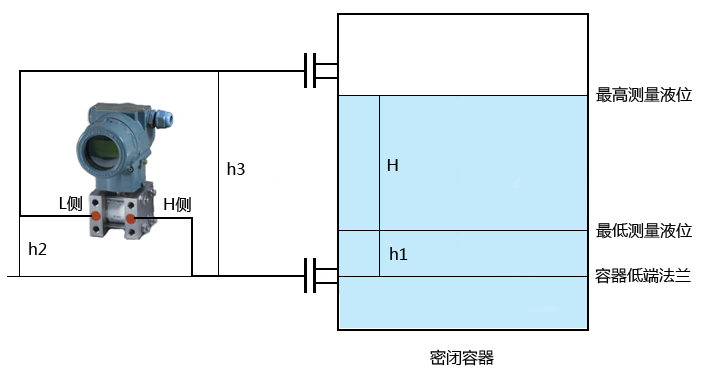

如图所示，，，，高压室法兰与密闭容器高端法兰相接，，，，低压室法兰与密闭容器低端法兰相接。。 。。。。为阻止双法兰差压变送器在丈量历程中泛起死区，，，，应知足h1×ρ1≥h2×ρ2。。 。。。。
图双法兰差压变送器装置在密闭容器低端法兰水平线以上
假定被测介质密度为ρ1(单位:kg/m3)，，，，双法兰差压变送器毛细管内灌充液密度为ρ2(单位:kg/m3)，，，，H为最低丈量液位到最高丈量液位之间的高度(单位:m)；；；；；h1为最低丈量液位到容器低端法兰中心线之间的高度(单位:m)；；；；；h2为低压室法兰与启齿容器低端法兰之间的高度(单位:m)，，，，h3为密闭容器高端法兰和低端法兰中心之间的高度，，，，这样双法兰差压变送器的量程为L=H×ρ1；；；；；零点迁徙量为A=(h1×ρ1-h2×ρ2)-(h3-h2)×ρ2=h1×ρ1-h3×ρ2；；；；；最低丈量液位时，，，，作用于双法兰差压变送器上等效静压差为△P1=(h1×ρ1-h2×ρ2)-(h3-h2)×ρ2=A；；；；；最高丈量液位时，，，，作用于双法兰差压变送器上的等效静差压为△P2=[(h1+H)×ρ1-h2×ρ2]-(h3-h2)×ρ2=H×ρ1+A；；；；；双法兰差压变送器磨练规模为△P=△P1~△P2=A~H×ρ1+A，，，，对应于双法兰差压变送器的输出为4-20mA。。 。。。。
⑤双法兰差压变送器装置在密闭容器高端法兰水平线以上

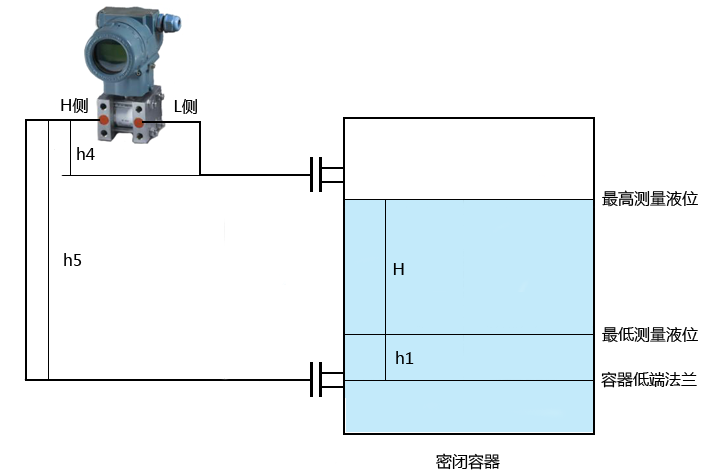

如图所示，，，，高压室法兰与密闭容器低端法兰相接，，，，低压室法兰与密闭容器高端法兰相接，，，，但变送器本体装置在密闭容器高端法兰水平线之上。。 。。。。
图双法兰差压变送器装置在密闭容器高端法兰水平线以上
假设被测介质密度为ρ1(单位:kg/m3)，，，，双法兰差压变送器毛细管内灌充液密度为ρ2(单位:kg/m3)，，，，H为最低丈量液位到最高丈量液位之间的高度(单位:m)；；；；；h1为最低丈量液位到容器低端法兰中心线之间的高度(单位:m)；；；；；h2为低压室法兰与启齿容器低端法兰之间的高度(单位:m)，，，，h3为密闭容器高端法兰和低端法兰中心之间的高度，，，，h4为变送器正、负压室中心线到容器高端法兰中心线之间的高度，，，，h5为变送器正、负压室中心线到容器低端法兰中心线之间的高度，，，，这样双法兰差压变送器的量程为L=H×ρ1；；；；；零点迁徙量为A=h1×ρ1-(h5-h4)×ρ2；；；；；最低丈量液位时，，，，作用于双法兰差压变送器上等效静压差为△P1=h1×ρ1-(h5-h4)×ρ2=A；；；；；最高丈量液位时，，，，作用于双法兰差压变送器上的等效静差压为△P2=(h1+H)×ρ1-(h5-h4)×ρ2=H×ρ1+A；；；；；双法兰差压变送器磨练规模为△P=△P1~△P2=A~H×ρ1+A，，，，对应于双法兰差压变送器的输出为4-20mA。。 。。。。
关于上述几种情形，，，，若是变送器的高、低压室法兰的装置位置交流，，，，可以举行同样的剖析盘算，，，，只不过是零点迁徙由正迁徙变为负迁徙罢了。。 。。。。
2、双法兰差压变送器的“盘算校验法”
在使用双法兰差压变送器丈量液位时，，，，由于变送器铠装毛细管内液体的密度和被测液体密度是已知的，，，，以是，，，，只要确定了变送器的装置位置和形式以及被测液体的丈量规模(H)，，，，准确地量取变送器的装置高度h，，，，就可以很利便地剖析盘算出双法兰差压变送器量程(L)、零点迁徙量(A)、最低和最高丈量液位时作用于双法兰差压变送器上的等效静压差(△P1和△P2)，，，，然后，，，，将双法兰差压变送器的正、负压室法兰放在统一高度上举行校验，，，，磨练规模为△P=△P1~△P2，，，，对应于变送器的输出为4-20mA。。 。。。。这样，，，，把校验后的双法兰差压变送器按要求装置在容器上，，，，就可以准确地丈量出容器内液体的液位了。。 。。。。
