涡街流量计指示偏低故障维修处置惩罚
涡街流量计指示偏低故障维修处置惩罚
一、故障种别：指示数值低于现实值。。。。

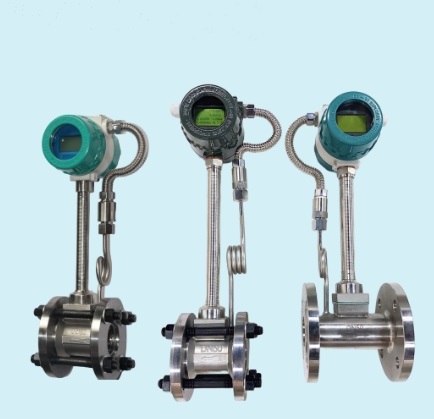

二、仪表类型：KWZK-DSRT-8系列涡街流量计
三、使用工况：汽化工段至理想时代1.7Mpa蒸汽管道。。。。管线介质压力： 1.7MPA ，，，，温度206.5℃ ，，，，位号（FT-61408A/B）
四、“故障征象形貌：正常生产通蒸汽的情形下 ，，，，中控指示流量仅有正常的十分之一流量。。。。（连系理想时代开车阶段工况 ，，，，正常为2000KG/H左右。。。。主控指示220KG/H）
五、处置惩罚前清静步伐：
1.磨练前治理好磨练作业票和登高票 ，，，，通知工艺职员举行监护。。。。
2.准备好响应的磨练工具 ，，，，带上万用表 ，，，，475HART手操器等
3.衣着好清静带 ，，，，清静带务必高挂抵用 ，，，，高处作业需两人举行磨练。。。。
4.通知磨练区域工艺职员（气化）以及厂外工艺职员（理想时代）关闭流量计前后的阻止阀。。。。
5.磨练情形是在高处未装置磨练平台 ，，，，且作业所在是高温高压蒸汽管线。。。。作业时戴好放烫手套 ，，，，不要践踏在蒸汽管线上面 ，，，，应站在旁边的工厂风或仪表风管道。。。。
6.磨练时注重仪表的数值指示 ，，，，与DCS职员随时坚持相同。。。。
7.拆/接信号线时 ，，，，注重线头的绝缘�；；；；；；�。。。。短路可能会损坏仪表。。。。
8.磨练时注重流量计的压力赔偿管线 ，，，，审查各个接口是否有漏汽。。。。有蒸汽走漏征象应先紧固讨论后方可举行磨练
六、KWZK-DSRT-8系列涡街概述以及流量计事情原理

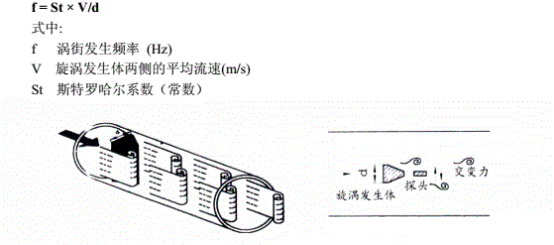

KWZK-DSRT-8系列涡街流量计时凭证卡门（Karman）涡街原理丈量气体 ，，，，蒸汽或液体的体积流量 ，，，，标况的体积流量或质量流量的体积流量计 ，，，，并可作为流量变送器应用于自动化控制系统中。。。。它是由漩涡爆发体 ，，，，检测探头以及响应的电子线路等组成。。。。当流体流经漩涡爆发体时 ，，，，它的两侧就形成勒交替转变的两排漩涡 ，，，，这种漩涡背成为卡门漩涡。。。。�？？？盼薪值钠德视肓魈宓牧魉俪烧�。。。。
（图中d为涡街流量计柱状物的宽度）
这些交替转变的漩涡形成了一系列交替转变的负压力 ，，，，该压力作用在检测探头上 ，，，，便爆发一系列交变电信号 ，，，，经由前置放大器转换/整形/放大处置惩罚后 ，，，，输出与漩涡同步成正比的脉冲频率信号（或标准信号）。。。。
七、故障缘故原由剖析及处置惩罚要领：
1.仪表装置时 ，，，，选型过失 ，，，，或者管道未变经。。。。
缘故原由：流量计的管道内径必需与流量计内径一致 ，，，，不然管道必需变径。。。。内径若是保存误差 ，，，，将导致丈量效果保存误差。。。。
处置惩罚要领：使用游标卡尺丈量流量计两侧的管道内径和流量计的内径 ，，，，审查是否一致 ，，，，保存插差别则替换同尺寸内径的流量计或者对管道重新举行变径。。。。
2.压力赔偿导管开关未翻开。。。。
缘故原由：此类带有温压赔偿的流量计。。。。温度检测装置一样平常集成在一次元件内。。。。而压力赔偿管线则直接连通于介质。。。。工艺管道内的介质压力温度不是恒定的 ，，，，它会随着工况的转变而转变。。。。赔偿管线未导通 ，，，，将导致温压赔偿失去作用。。。。从而导致丈量的最终效果偏大或者偏小。。。。
处置惩罚要领：检查压力赔偿导管开关是否翻开 ，，，，检查开关是否保存梗塞征象 ，，，，有梗塞则拆开管线举行疏通。。。。（在操作开关时不可开的太快 ，，，，以免高温介质瞬时的高压冲换表头）
3.压力赔偿导管保存泄露。。。。
缘故原由：导管毗连仪表共有四处讨论 ，，，，一个开关。。。。任何一个地方保存泄露都会导致丈量效果有误差。。。。
处置惩罚要领：检查各个讨论毗连是否紧固 ，，，，检查垫片是否损坏。。。。对有讨论的地方重新紧固 ，，，，垫片损坏的举行替换。。。。各个毗连处举行密封处置惩罚。。。。
4.工艺管线的震惊。。。。
缘故原由：凭证涡街流量计频率/流速盘算公式（F=St*v/d） ，，，，当丈量介质保存震惊时 ，，，，流速v会爆发转变。。。。效果将导致f值浮动。。。。反应到显示屏上的值会上下波动。。。。
处置惩罚要领：工况导致 ，，，，连系工艺职员检查管线。。。。须要的话在流量计两侧的管道装置三角支架 ，，，，使之牢靠。。。。
5.仪表组态时参数未设置准确。。。。
缘故原由：涡街流量计设计时都有严酷的参数设定（工艺管径/仪表管径/介质密度/介质压力/介质温度/量程规模等） ，，，，参数设置过失一项 ，，，，最终都会影响指示的误差。。。。
处置惩罚要领：凭证仪表装置说明书 ，，，，连系介质工况。。。。重新对仪表举行组态（温度/压力/密度/丈量规模等）。。。。特殊是密度和丈量规模 ，，，，必需凭证划定值经行设定。。。。例如：管径是DN50的流量计 ，，，，所测介质为1.0Mpa的饱和蒸汽。。。。密度需设置为5.147
6.装备间模�？？？�/通道损坏。。。。清静栅选型差池/接线过失/损坏。。。。
缘故原由：模�？？？樗鸹�/通道断路/清静栓接线过失/损坏 ，，，，会导致量无指示。。。。而清静栅选型差池会导致无指示或者指示保存误差。。。。
处置惩罚要领：检查装备间模�？？？�/通道信号是否准确。。。。检查清静栅线是否接对。。。。选型是否一致。。。。现场传输至DCS是AI信号的要选用相匹配的清静栅。。。。
八、故障有用处置惩罚要领：
1.检查流量计的装置。。。。审查装置的位置前后工艺管线是否变径。。。。现场检查时流量计两侧已通过焊接的方法实现了变径。。。。通过电话联系装置厂商。。。。确认内径一致。。。。
2.检查压力赔偿管道。。。。现场检查手阀开关已全开 ，，，，管道介质是饱和蒸汽 ，，，，且前后阻止阀已关。。。。稍微拧松表头处引压管接口 ，，，，有水汽冒出。。。。证实压力赔偿管道是通畅的。。。。
3.检查压力赔偿管道泄露情形 ，，，，由于工艺介质是蒸汽 ，，，，且保存有少许余压。。。。视察管线是否有水渍即可。。。。现场检查并无痕迹 ，，，，若是丈量介质是其他气体如氢气一氧化碳等 ，，，，可用胰子水和便携式报警仪举行查漏。。。。
4.检查变送器参数设定是否准确。。。。详细操作为：长按操作面板M键进入设置。。。。短按M键转动审查各个参数 ，，，，中选择到管径 ，，，，介质压力 ，，，，介质温度 ，，，，丈量规模 ，，，，介质密度 ，，，，流量单位 ，，，，小信号切除等选项时 ，，，，审查是否设置准确。。。。确认无误后 ，，，，长按M键生涯退出。。。。
现场检查温度设置温度和压力设置参数与工艺现实运行时介质保存误差 ，，，，逐将参数设置为与之对应的数值后投用 ，，，，投用后指示0。。。。此时管道内无介质流动 ，，，，数值在此时是吻合的。。。。
5.通知装备间仪表职员视察此时表显几多 ，，，，并同时拆开接线。。。。使用万用表串接进去丈量电流巨细。。。。此时测得输出电流4MA ，，，，而装备间指示任然有2.2KG/H的流量 ，，，，通知装备间职员检查清静栅前后接线是否准确 ，，，，并拆下前后接线丈量电流巨细。。。。丈量所得效果：清静栓前电流与现场输出一直都是4MA ，，，，但清静栅后电流为3.7MA。。。。由此 ，，，，可以起源推断可能为清静栅故障。。。。并进一步连系DCS人元替换清静栅后再次检查。。。。
九、故障处置惩罚履历
1.KWZK-DSRT-8系列涡街流量计一定要凭证标准举行装置 ，，，，涡街流量计在管道上可以水平、笔直和倾斜装置。。。。丈量液体时 ，，，，管道内必需充满液体 ，，，，笔直装置液体的流动偏向应自下而上。。。。
2.仪表使用时 ，，，，应包管管道内充满介质。。。。
3.液体丈量时 ，，，，若有可能爆发气泡 ，，，，应加装气体疏散装置
4.仪表两侧的螺栓必需要要拧紧避免介质泄露。。。。
5.两线制4-20毫安输出类型的接线务须要接准确。。。。正负极不可接反 ，，，，接线头最好按压线鼻 ，，，，不要保存虚接 ，，，，松动等征象。。。。

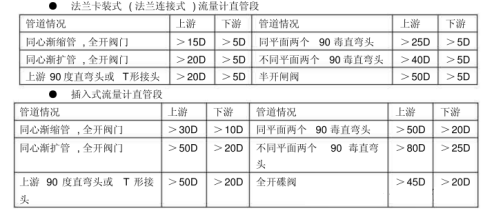

6.涡街流量计有法兰卡式（法兰毗连式）和插入式两种 ，，，，每一种对直管段都有标准要求 ，，，，必需凭证标准举行装置。。。。
十、总结
我们在举行磨练作业时 ，，，，无论是压力表照旧流量计亦或者液位计。。。。不要随意的去操作入表前的引压管或液位计根部阀。。。。在与工艺职员取得联系后还要与DCS职员连系。。。。确保磨练的点连锁切除 ，，，，确保被测介质泄完余压无残留有毒有害气体时才可与操作。。。。许多变送器的引压式都是弹性不锈钢片 ，，，，过快的开启三阀组或者引压管前手阀 ，，，，都极有可能导致变送器的损坏。。。。磨练前一定要做到零危害。。。。优异的仪表维护可以很洪流平增添仪表的使用寿命与磨练周期。。。。要包管信号线缆的绝缘和稳固之外 ，，，，也要做好仪表的“三防”事情 ，，，，即仪表的防水 ，，，，防雷 ，，，，防爆。。。。
