和利时DCS操作员站多屏显示设置及示例

操作员在线运行画面可以单屏或多屏显示，，，，若是需要多屏显示时，，，，需通过屏幕设置设置各个屏幕的位置
。。。。。。

在【屏幕设置】中设置每个子屏幕的显示规模，，，，设置左上点的坐标和窗口的宽*高，，，，单位为像素
。。。。。。该参数与显示器的区分率相关，，，，一样平常设置为目今所用的显示区分率
。。。。。。缺省情形下，，，，屏幕的高和宽为0*0，，，，体现窗口高和宽是操作站屏幕目今的区分率
。。。。。。

1、多屏显示设置

每个操作员站可以接入多台监视器
。。。。。。为了便于审查，，，，现场会凭证现真相形设置上下或左右多屏显示，，，，设置监视器的多屏显示的条件是本操作站已经准确装置了多屏显卡驱动
。。。。。。

设置多屏显示的要领如下：

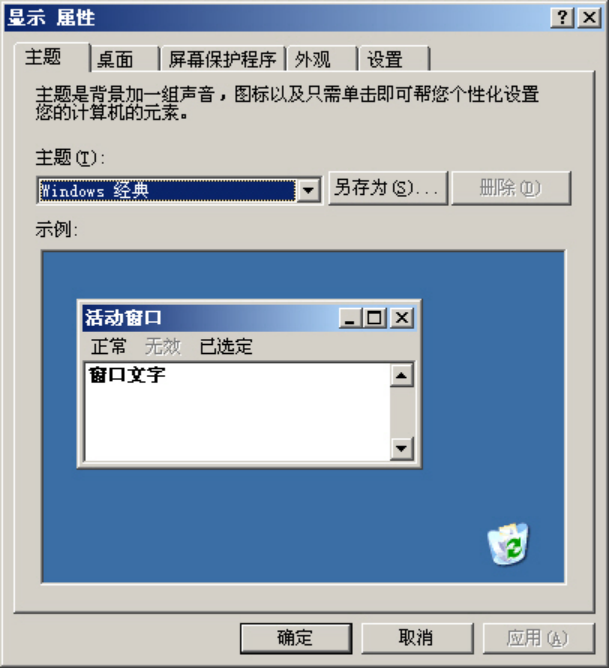

1）在桌面上右击，，，，在弹出的菜单中选择【属性】，，，，弹出“显示 属性”对话框如下图所示
。。。。。。

2）在“显示 属性”对话框中选择【设置】选项卡，，，，点击【高级】，，，，弹出“（默认监视器）和NVIDIA Quadro NVS 450属性”对话框（以显卡NVIDIA Quadro NVS 450为例），，，，点击【Multiview】
。。。。。。

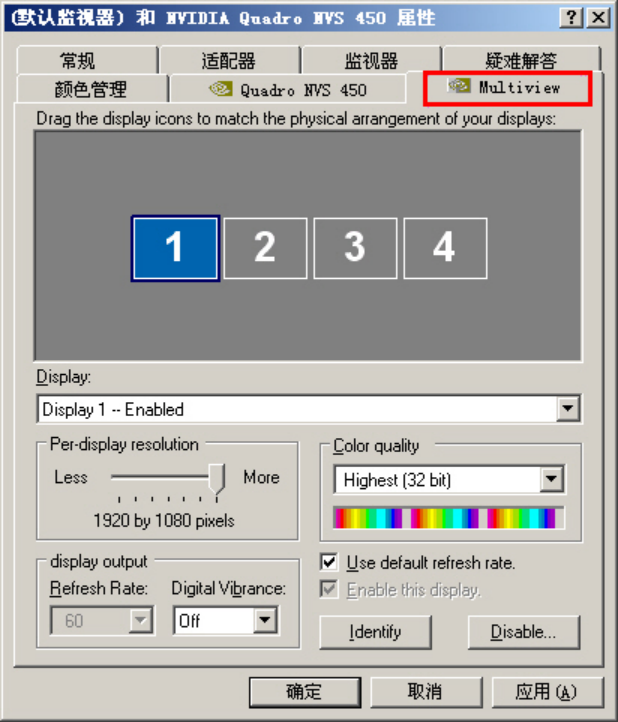

【Multiview】页面显示“1”、“2”、“3”，，，，“4”屏，，，，由于目今显示的是单屏，，，，所有只有“1”是选中状态，，，，如下图所示
。。。。。。

2、多屏设置示例

以双屏设置为例，，，，说明多屏设置的办法
。。。。。。

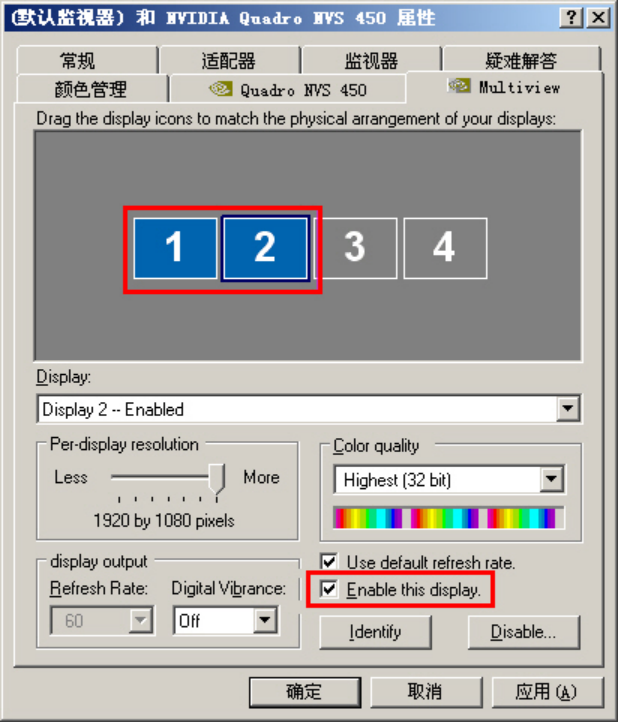

1）设置左右双屏时，，，，使“1”、“2”屏水平排布，，，，并勾选【Enable this display】项，，，，如下图所示
。。。。。。

2)如需设置上下双屏，，，，请拖动“2”屏，，，，使“1”、“2”屏笔直排布，，，，并勾选【Enable this display】项
。。。。。。

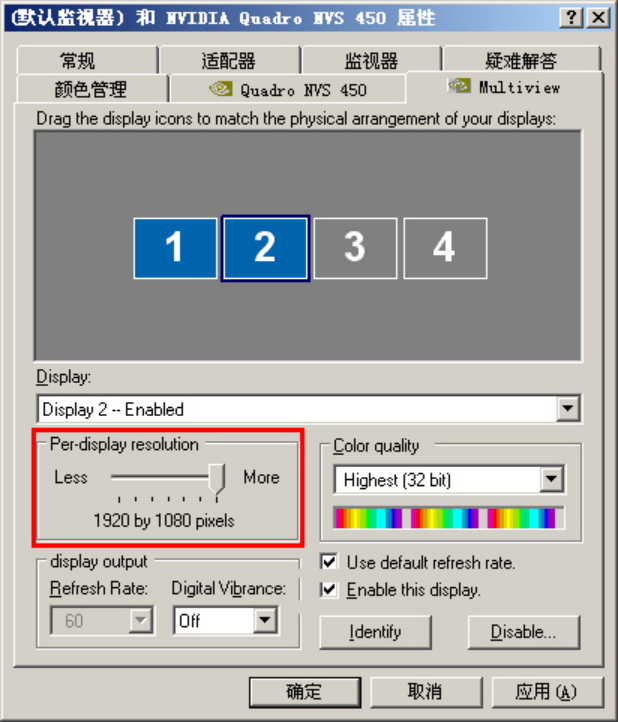

3)设置好屏幕位置后，，，，先在【Display】中选摘要设置的屏幕，，，，然后选择需要使用的区分率，，，，两个屏幕的区分率可以纷歧致，，，，如下图所示
。。。。。。

4)设置好后，，，，点击【Identify】，，，，可以审查两屏显示
。。。。。。

5)最后点击【确定】，，，，生涯设置
。。。。。。

凭证设置的屏幕区分率，，，，设置各个屏幕的显示位置，，，，即在监视器屏幕上的纵横坐标
。。。。。。两个屏幕的显示可以设置为一连或者不一连，，，，这取决于你设定的左上点位置和屏幕的宽和高

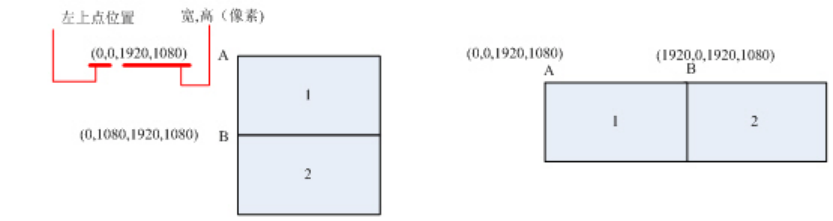

。。。。。。以两个屏幕的区分率一致并且一连显示为例，，，，每个单屏的区分率均为1920*1080，，，，即为屏幕的宽和高，，，，双屏的位置通过屏幕左上点的横纵坐标来确定，，，，如下图所示
。。。。。。

两屏幕划分用A和B体现，，，，屏幕的位置用四维坐标体现
。。。。。。例如，，，，上下排列的B屏的坐标为（0,1080,1920,1080），，，，其中，，，，前两位坐标（0,1080）体现B屏的左上点位置在整个监视器中的纵横坐标，，，，后两位坐标（1920,1080）体现B屏显示的宽和高，，，，单位是像素
。。。。。。

盘算得出双屏的坐标后，，，，在【屏幕设置】中可对多屏幕举行设置，，，，填写响应屏幕的左上点位置和宽度高度，，，，最多可显示4个屏幕

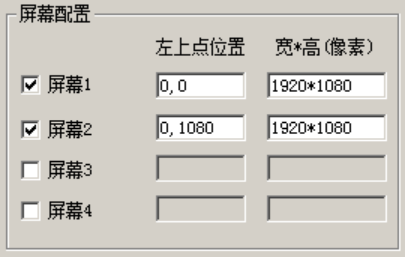

。。。。。。凭证示例设置好后的屏幕设置如下图所示
。。。。。。

3、提醒

1)每个屏幕的起始点必需设置在响应的屏幕规模内，，，，并且宽度和高度必需小于响应屏幕的宽度和高度的区分率
。。。。。。

2)由于“左上角位置”和“宽*高”不可输入负值，，，，以主屏的左上角为0点，，，，y轴向右为正，，，，x轴向下为正
。。。。。。以是次屏不可放在主屏的上方，，，，不然坐标为负值，，，，不可输入
。。。。。。

3)请凭证现真相形和屏幕的巨细举行合理设置，，，，若是设置不当，，，，会导致屏幕留白或者显示不完全的情形
。。。。。。

4)修改了操作站的【屏幕设置】后，，，，需下装操作站，，，，并重启操作员在线后生效
。。。。。。
