磨练案例—22FT-002指示波动
一、故障种别
22FT-002指示波动
二、仪表类型
差压式流量计
三、厂家型号：KWZK-WAX-C320系列
四、使用工况
贫甲醇水冷器出口流量，，，，，，丈量喷射甲醇的流量。。。。。介质：贫甲醇，，，，，，温度：42℃，，，，，，压力4.31Mpa，，，，，，该表只做显示，，，，，，不带连锁。。。。。
五、故障征象形貌
22FT-002指示波动

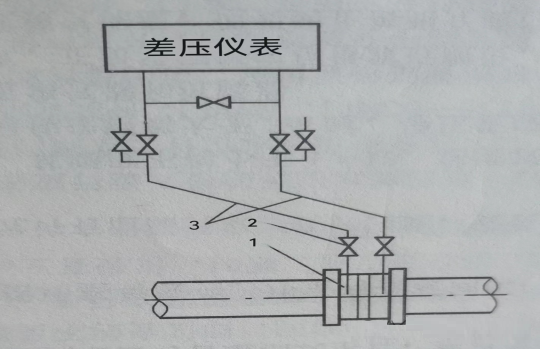

六、现场仪表管线图
1-节约装置:2-阻止阀:3一导压簧
七、仪表事情原理
单晶硅谐振式传感器上的两个 H 形振动梁划分将差压转化为频率信号，，，，，，接纳频率差别离艺，，，，，，将两频率差数字信号直接输出到脉冲计数器计数，，，，，，计数到的两频率差值转达到微处置惩罚器内举行数据处置惩罚。。。。。电气转换部分将传感器来的信号，，，，，，经微处置惩罚器（ CPU ）处置惩罚和 D / A 电路，，，，，，转换成一个对应于设定丈量规模的4~20mA模拟信号。。。。。通过输入输出接口（ I / O 接口）与外部装备（如BT200、HART475手操器和 DCS 中带通讯功效的 I / O � ？？？？椋�，，，，，，以数字通讯的方法传输数据，，，，，，由于叠加在模拟信号上的数字信号的平均值为零，，，，，，因此数字频率信号对4~20mA模拟信号不爆发任何扰动影响，，，，，，如下图所示
八、三阀组结构原理
三阀组由阀体、二个阻止阀及一个平衡阀组成。。。。。 差压变送器投入运行时的操作程序： 首先，，，，，，翻开差压变送器上两个排污阀，，，，，，此后翻开平衡阀，，，，，，再逐步翻开二个阻止阀，，，，，，将到茏鬈内的空气或污物扫除掉,关闭二个排污阀，，，，，，再关闭平衡阀，，，，，，变送器即可投入运行。。。。。差压变送器零点在线校验操作程序：先翻开平衡阀，，，，，，关闭二个阻止阀，，，，，，即可对变送器举行零点校验。。。。。
九、处置惩罚前清静步伐
1.治理磨练作业票；；；；
2.治理登高作业票；；；；
3.通知工艺切除相关联锁；；；；
4.戴便携式报警仪；；；；
5.劳保用品衣着整齐，，，，，，带上所需工用具及清静带；；；；
6.该压力为高压，，，，，，不可带压操作；；；；
7.磨练历程中首先将清静带系好，，，，，，注重要高挂低用；；；；
8.需要专业的监护职员监护。。。。。
十、故障缘故原由及判断思绪
故障征象一：指示零或移动很小
缘故原由：
1.平衡阀未全关闭或走漏。。。。。
2.节约装置根部崎岖压阀未翻开。。。。。
3.节约装置至差压计间阀门、管路梗塞。。。。。
4.蒸气到茏鬈未完全冷凝。。。。。
5.节约装置和工艺管道间衬垫不严密。。。。。
6.差压计内部故障。。。。。
处置惩罚要领：
1.关闭平衡阀，，，，，，修理或换新。。。。。
2.翻开崎岖压阀。。。。。
3.冲洗管路，，，，，，修复或换阀。。。。。
4.待完全冷凝后开表。。。。。
5.拧紧螺栓或换垫。。。。。
6.检查、修复。。。。。
故障征象二：指示在零下
缘故原由：
1.崎岖压管路反接。。。。。
2.信号线路反接。。。。。
3.高压侧管路严重走漏或破碎。。。。。
处置惩罚要领：
1.检查并准确毗连好。。。。。
2.换件或换管道。。。。。
故障征象三：指示偏低
缘故原由：
1.高压侧管路不严密。。。。。
2.平衡阀不严或未关紧。。。。。
3.高压侧管路空气未排净。。。。。
4.差压计或二次仪表零位失调或变位。。。。。
5.节约装置和差压计不配套，，，，，，不切合设妄想定。。。。。
处置惩罚要领：
1.检查、扫除走漏。。。。。
2.检查、关闭或修理。。。。。
3.排净空气。。。。。
4.检查、调解。。。。。
5.替换配套的差压计。。。。。
故障征象四：指示偏高
缘故原由：
1.低压侧管路不严密。。。。。
2.低压侧管路积贮空气。。。。。
3.蒸气的压力低于设计值。。。。。
4.差压计零位漂移。。。。。
5.节约装置和差压计不配。。。。。
处置惩罚要领：
1.检查、扫除走漏。。。。。
2.排净空气。。。。。
3.按现实密度补正。。。。。
4.检查、调解。。。。。
5.替换配套差压计。。。。。
故障征象五：指示不动
缘故原由：
1.防冻设施失效，，，，，，差压计及到茏鬈内液压冻住。。。。。
2.崎岖压阀未翻开。。。。。
处置惩罚要领：
1.增强防冻设施的效果。。。。。
2.翻开崎岖压阀。。。。。
故障征象六：指示波动大
缘故原由：
1.流量参数自己波动太大。。。。。
2.测压元件对参数波动较敏感。。。。。
处置惩罚要领：
1.崎岖压阀适当关小。。。。。
2.适当调解阻尼作用。。。。。
十一、故障有用处置惩罚
1.通知工艺职员到现场确认仪表位置，，，，，，坚持两人作业，，，，，，并要求工艺职员现场监护
2.首先检查到茏鬈活讨论及三阀组各个密封位置均未发明有跑冒漏滴的情形。。。。。
3.将正负压根部阀关闭，，，，，，翻开变送器排污堵头举行排污。。。。。此时没有发明介质流出不顺畅的情形，，，，，，扫除到茏鬈及三阀组梗塞的可能性。。。。。

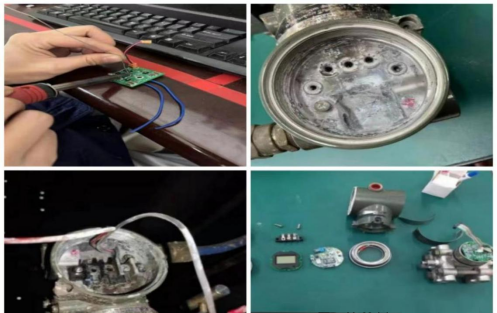

4.将流量计三阀组平衡阀翻开，，，，，，拆卸排污螺钉，，，，，，此时检查发明表头指示零位时中控仍然有1.5t/h的流量指示，，，，，，万用表丈量表头显示零位时仍然有8.01mA输出。。。。。
5.检查判断为变送器自己问题。。。。。
6.拆除差压变送器举行维修。。。。。
7.整理差压变送器接线盒内、接线端子侵蚀物质。。。。。
8.拆卸废旧端子排上的螺丝垫片替换到端子排上被侵蚀的螺丝及垫片。。。。。
9.检查电路板是否保存元件损坏或侵蚀情形。。。。。
10.使用一样平常磨练中剩余导线重新搭桥焊接到端子排上，，，，，，灌胶密封取代原厂的毗连方法。。。。。
11.吹干接线盒及端子排后组装变送器，，，，，，毗连电源检查0点输出为4mA。。。。。
12.差压变送器回装。。。。。
13.装置前必需检查管道内是否有杂物，，，，，，避免杂物梗塞或损伤标准孔板。。。。。
十二、故障提防步伐
1.按期巡查变送器，，，，，，发明问题实时与工艺联系。。。。。
2.检查到茏鬈是否走漏或梗塞，，，，，，检查液体到茏鬈内是否有气体，，，，，，检查阻止阀是否全开，，，，，，平衡阀是否关严。。。。。
3.检查接线回路是否有间隙性断开，，，，，，开路或多点接地征象，，，，，，检查变送器上的电压是否合适。。。。。
十三、故障处置惩罚履历谈
1.具有登高的仪表，，，，，，磨练时必需治理登高作业票及携带清静带，，，，，，清静步伐落实之后才华磨练。。。。。
2.检查变送器零点是否准确，，，，，，若是变送器零点漂移，，，，，，就需要对变送重视新调零，，，，，，并对变送器举行打压校验检查变送器的输出是否线性完好。。。。。
3.因此表的装置特殊性不带排污阀切介质为有毒有害物质，，，，，，在排污时应站在上方口，，，，，，应戴好护目镜，，，，，，缓慢翻开排污堵头，，，，，，避免根部阀没有完全关闭，，，，，，导致有毒有害物质喷射。。。。。
