用双量程差压流量计丈量蒸汽质量流量

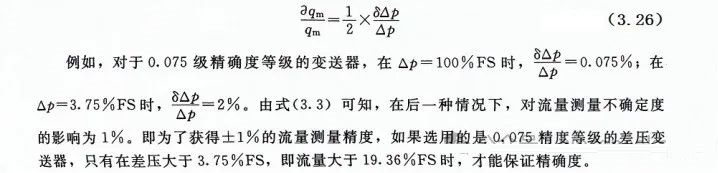

差压式流量计有它固有的缺陷，，，，，，即规模度不睬想，，，，，，这主要是由其丈量原理决议的。。。对流量不确定度影响最大（也是流量丈量规模度影响最大）的因素是差压丈量不确定度：
为了提高流量量程低端的丈量准确度，，，，，，必需大大提崎岖差压段的差压丈量准确度，，，，，，其中最省力、最有用的要领是增设一个低量程差压变送器，，，，，，组成双量程差压流量计。。。
(1)增设一个低量程差压变送器一台差压变送器，，，，，，其差压低端的示值误差无法进一步减小的缘故原由是其准确度并非可以恣意确定，，，，，，并且受膜盒面积等因素制约，，，，，，着实膜盒面积制约的不但仅是准确度品级所对应的差压值，，，，，，尚有情形温度影响以及恒久漂移影响所对应的差压值。。。
为了提高相对流量较小时的差压丈量准确度，，，，，，另外增设一台低量程差压变送器是一个行之有用的要领。。。
①其他因素的对策。。。节约式差压流量计的丈量不确定度不但与差压丈量的不确定度有关，，，，，，并且与流量密度ρ1、流出系数C的非线性以及可膨胀性系数ε1的不确定度有关，，，，，，为了消除或基本消除这些因素对流量丈量不确定度的影响，，，，，，可在二次表内按划定的数学模子举行密度赔偿、流出系数赔偿、可膨胀性系数校正等。。。
②避免差压信号的转达失真。。。在式(3.26)所示的差压丈量不确定度同流量丈量不确定度的关系中，，，，，，是假定差压变送器输入的差压值与节约装置所爆发的差压值一致，，，，，，可是，，，，，，到茏鬈在将节约装置所爆发的差压引到变送器的历程中，，，，，，由于多种缘故原由，，，，，，很容易爆发差压信号转达失真。。。在这些缘故原由中，，，，，，有根部阀选型装置不对理，，，，，，到茏鬈坡度不切合要求，，，，，，冷凝器装置高度不相同，，，，，，到茏鬈太长并且管内传输介质(液体)温度不相一律 。。。在被测介质为干气体时，，，，，，这种转达失真一样平常可忽略，，，，，，在被测介质为湿气体和蒸汽时，，，，，，若是不注重就会引起转达失真。。。
关于一个详细的流量丈量装置，，，，，，相同的差压信号转达失真，，，，，，在流量为差别值时，，，，，，其影响也纷歧定，，，，，，其中相对流量较大时，，，，，，影响较小，，，，，，相对流量较小时，，，，，，影响较大，，，，，，这是由于相对流量较小时，，，，，，节约装置送出的差压信号较小的缘故。。。以是，，，，，，在双量程差压式流量计的设计和装置中，，，，，，要特殊注重差压信号的转达失真，，，，，，想方想法只管阻止这种失真。。。

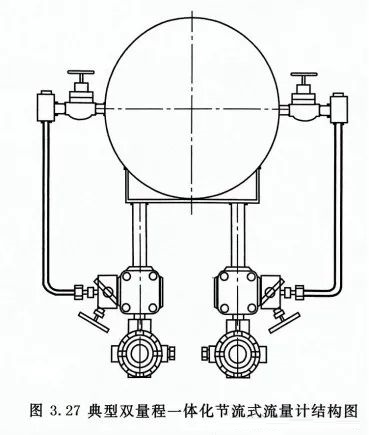

图3.27 所示是接纳一体化要领来阻止差压信号转达失真的一个实例。。。图中用冷凝管取代冷凝器，，，，，，到茏鬈也很短，，，，，，在节约装置和差压变送器之间没有引起转达失真的零部件，，，，，，只要工艺管道的水平度较好，，，，，，差压信号的转达失真就可忽略。。。
(2)崎岖量程的选定关于一套双量程差压流量计，，，，，，崎岖量程切换点的选定是设计的主要内容，，，，，，不但受规模度要求的制约、允许压损的制约、系统不确定度的制约，，，，，，并且受差压变送器规格的制约。。。
详细设计盘算时需遵照下面的原则。。。
①在压损允许的条件下，，，，，，将高量程的差压上限只管选得大一些。。。这样，，，，，，最小流量所对应的差压值可响应大一些，，，，，，以减小种种滋扰因素对小流量丈量准确度的影响。。。
②系统不确定度能知足用户的要求。。。尤其要包管大流量时的系统不确定度。。。
③不必强调理流装置的不确角定度，，，，，，因此流量在很大的规模内转变，，，，，，流出系数响应的转变和可膨胀性系数响应的转变都较大，，，，，，可是，，，，，，这些转变都可以在二次表内获得赔偿和校正。。。最终对系统不确定度的影响仍可忽略。。。
遵照这些原则，，，，，，在上面的例子中，，，，，，高量程差压上限取100kPa,选用中差压变送器。。。而低量程差压上限选3kPa，，，，，，选用低差压变送器，，，，，，响应的流量切换点为17.326t/h。。。这样，，，，，，在切换点处，，，，，，高量程变送器的差压不确定度为2.5%，，，，，，对流量丈量系统不确定的影响为1.25%。。。而低量程时，，，，，，差压丈量不确定度为2.5%所对应的差压值为0.09kPa,对应的流量值为3t/h。。。
(3)讨论
①过规模运行问题。。。在双量程差压流量计中，，，，，，低量程差压变送器许多时间是在过规模的条件下事情的，，，，，，过规模的差压值只管不是很可观，，，，，，但事实已使变送器内的膜盒进入过载保�；；；； ；ぷ刺�。。。由于现代新型的差压变送器内的传感器特殊设计的过载保�；；；； ；そ峁�，，，，，，使得它具有优异的单向过压性能，，，，，，纵然过压16MPa，，，，，，也能完全恢复而不留痕迹 。。。
②开平方运算放在差压变送器内举行较有利。。。在变送器和二次表中，，，，，，开平方运算都是由单片机完成的，，，，，，开平方运算自己都不增添误差，，，，，，由于都是数字量运算。。。可是，，，，，，差压变送器测得的差压值(数字量)经D/A转换成4~20mA，，，，，，送人流量二次表后再经A/D转换成数字量的历程中，，，，，，要损失二次精度。。。例如1%FS的流量值幅值放大了10倍，，，，，，而较大幅值的模拟信号在转换和传送历程中，，，，，，损失的精度相对要小些，，，，，，因此，，，，，，在用模拟信号传送此信号时，，，，，，开平方运算放在差压变送器中完成较合理。。。
若是接纳数字信号传送此信号，，，，，，则无上述差别。。。
③用数字信号传送差压信号。。。现在市场上销售的差压变送器，，，，，，大大都已实现智能化。。。在差压变送器中，，，，，，膜盒感知的未经处置惩罚的差压信号，，，，，，由数字运算部分举行温度赔偿、静压赔偿、非线性赔偿等处置惩罚之后，，，，，，可以数字通讯的方法输出，，，，，，也可经D/A转换将此数字信号转换成4~20mA信号，，，，，，然后输出。。。
后级仪表流量演算器若是以数字通讯的要领接受差压信号，，，，，，则完全不损失精度。。。而若是以其模拟输入口接受差压信号，，，，，，则由于D/A和A/D的两次转换，，，，，，损失响应的精度。。。这种精度的损失，，，，，，在相对流量高的区间，，，，，，影响约为0.3%，，，，，，但在相对流量低的区间，，，，，，影响显著增大，，，，，，相对流量越小，，，，，，影响越小。。。以是推荐用数字量传送差压信号。。。
