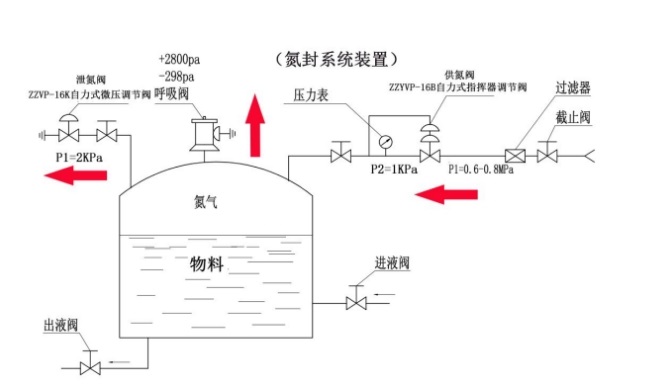

氮封装置主要用于储罐顶部，，，来维持储罐的微正压，，，隔离物料与外界的接触，，，镌汰物料的挥发和铺张，，，�；； ；ご⒐耷寰病�。。。 。氮封阀无需外加能源，，，使用被调介质自身能量为动力源。。。。 。自动控制阀门介质流量，，，使阀后压力坚持恒定的压力稳固装置。。。。 。现已普遍用于一连送气的自然气采输，，，都会煤气以及冶金、石油、化工等工业生产部分。。。。 。指挥器型自力式压力调理阀无需外加能源，，，使用被控介质自身能量作为动力源，，，引入调压阀的指挥器以控制阀芯位置来改变截流面积，，，从而抵达改变调压阀介质流量，，，使阀后压力稳固。。。。 。压力设定在指挥器上通过调理弹簧实现，，，因而利便、快捷、省力省时，，，可运行状态下一连设定，，，且结构简朴，，，维护事情量小。。。。 。减压比≤4000:1，，，控制精度高;行动迅速，，，密封性好;
(1)当氮封阀关闭时，，，主阀的活塞是在一个密封室内，，，当储罐压力即是或大于设定的压力时，，，膜片就被向上顶起，，，气导阀在弹簧的作用下向上移动，，，把气导阀上的密封圈牢牢压在阀座上，，，关闭了控制气的入口，，，同时特殊阀芯室的压力增添并靠近氮气总管的压力，，，此压力通过内部通道，，，从特殊阀芯室传到主阀阀芯室。。。。 。主阀的活塞就处于氮气总管压力的作用，，，由于主阀阀芯上、下所受气体压力平衡，，，以是主阀阀芯在自重和弹簧的作用下将阀门细密关死。。。。 。
(2)氮封阀翻开时，，，当储罐压力稍微低于设定压力时，，，膜片由于感应压力下降而向下移动，，，推动气导阀翻开，，，氮气经由孔板、气导阀的出口进入储罐，，，使储罐内的压力增添，，，同时气导阀的特殊阀芯室的压力下降，，，氮气通过内部通道从特殊阀芯室进入主阀阀芯室。。。。 。由于主阀阀芯的活塞面积大于主阀阀座孔面积，，，并有弹簧的弹力和主阀的重量，，，以是当储罐压力稍微低于设定点时，，，特殊阀芯室和主阀阀芯室的压力降低很小，，，主阀仍然坚持关闭，，，氮气只从气导阀进入储罐。。。。 。
带指挥器的自力式调理阀
带指挥器自力式压力调理阀属于自力式阀门系列，，，使用介质自身的压力来控制阀门开关，，，接纳先导阀结构设计，，，以阀后压力为动力源，，，引入阀后压力到指挥器膜片上以控制指挥器阀芯位置，，，改变流经指挥器阀芯的介质压力和流量，，，使阀门后端压力坚持准确恒定。。。。 。
该阀压力设定在指挥器上的弹簧上实现，，，拧紧压缩弹簧阀后压力变大，，，反之则变小，，，操作简朴因而保存利便、便捷、比一样平常的直接取压自力式压力调理阀精度要高；； ；一样平常用于储罐氮封系统；； ；调理和稳固储罐的氮气压力，，，控制精度极其迅速，，， 控制精度阀后能抵达0.0001MPa （100pa)运行历程中压力可以一连调理,特殊适合是控制微压场合的工况。。。。 。

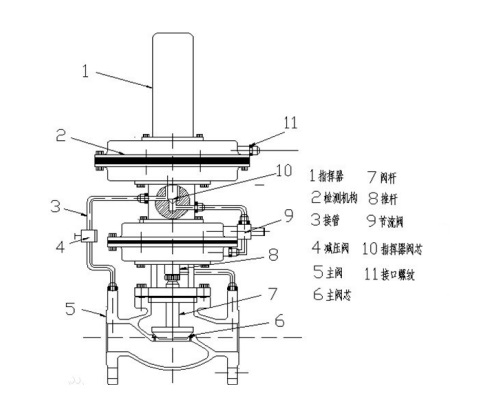

阀接纳先导式结构，，，有两个薄膜执行机构（指挥器和主阀各一个）阀后压力 不直接控制主阀芯，，，而是指挥器执行机构控制阀门主阀的开和关阀前压力经由法兰通过5进入到减压阀4（主要起坚持阀前压力稳固）在经由3进入指挥器阀芯10（指挥器阀芯是接纳气关方法，，，阀后压力不在设定值时是开的状态）阀前介质通过指挥器阀芯10抵达节约阀9，，，（主要起分流清静衡作用）进入主阀薄膜执行机构，，，（主阀薄膜执行机构接纳气开设计）翻开主阀芯7，，，阀后压力通过接受11同指挥器薄膜执行机构相毗连，，，检测机构2接受到阀后压力和流量，，，发动指挥器执行机构向下关闭指挥器阀芯，，，阀后压力设定通过指挥器1内的调理弹簧恒定设定压力
微压指挥器型自力式压力调理阀
是一种无需外加驱动能源，，，依赖被调介质自身 的压力为动力源及其介质压力转变，，，按设定值，，，举行自动调理的节能型控制装置。。。。 。他集检测、控制、执行诸多功效于一阀，，，自成一个自力的仪表控制系统。。。。 。

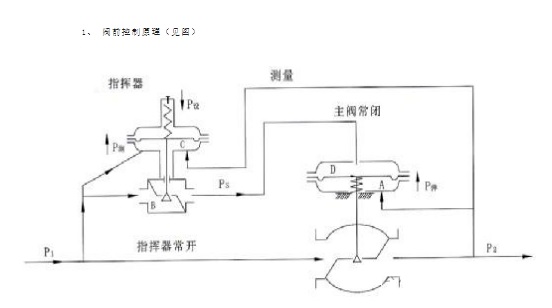

介质由箭头偏向流入指挥器和调压阀。。。。 。阀前压力P1一起流入指挥器B室，，，做为能源使用，，，另一起进入指挥器C室做检测 信号。。。。 。阀前压力P1作用在C室的力与设定弹簧的原作用力相平衡时的阀芯位置决议了调压阀主控信号Ps巨细，，，从而实现压力泄 放。。。。 。
若P1压力增添，，，抵达泄放压力（即设定值）时，，，指挥器C室作用力增添，，，指挥器阀芯开启，，，Ps增添，，，使进入调压阀D室 主控信号增添，，，但Ps≥P弹+P2时，，，调压阀开启，，，阀前压力P1向调压阀阀后泄压。。。。 。待P1降低至泄放压力以下，，，指挥器阀芯重新 关阀，，，调压阀阻止泄压，，，导致调压阀关闭。。。。 。该阀门的泄放压力通过指挥器调理螺钉设定。。。。 。

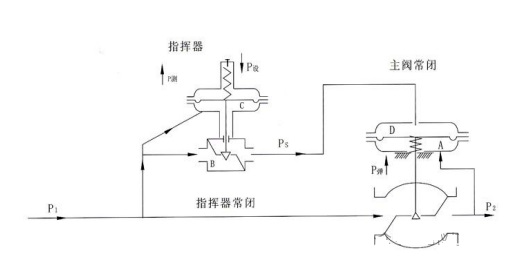

微压指挥器型自力式阀后调理阀的事情原理：（阀后调压阀为常闭型）
介质由箭头偏向流入调压阀经节约后流出。。。。 。同时P1也进入指挥器B室做能源使用。。。。 。阀后压力直接进入调压阀下膜室A。。。。 。同时进入指挥器丈量市C室。。。。 。压力P2增添时，，，首先作用在调压阀A室，，，使调压阀阀芯上移，，，调压阀关闭，，，阀后压力减小�。。。 。ǔ醯鳎�。。。 。同时，，，进入指挥器 丈量室C室压力也增添，，，使指挥器关闭，，，作为能源使用的压力P1经指挥器阀芯节约阻力增添，，，Ps减小，，，此压力进入调压阀D室，，，压力响应减小，，，调压阀进一步关小，，，阀后压力继续减小�。。。 。ň鳎�。。。 。故在指挥器型调压阀二次调压历程后，，，调压精度较通 常的调压阀高。。。。 。
在阀后压力P2降低时，，，作用偏向相反，，，通过调压阀初调及指挥器使用调压阀开度后，，，使P2增添。。。。 。
设定压力由指挥器调理螺杆调理指挥器压缩弹簧的弹力抵达。。。。 。该产品调压阀为常闭型。。。。 。运行时，，，只要有压力P1，，，即可通 过�？？椭富悠骺舻餮狗А�。。。 。
装置注重事项
（1）装置前，，，检查整机零件是否缺损与松动，，，对管道应举行洗濯，，，介质流向应与阀体上的箭头指向一致。。。。 。
（2）为便于现场维护与操作，，，阀周围应留有适当空间与设置旁路手动阀，，，阀组装置计划。。。。 。
（3）阀门应正立笔直装置在水平管道上，，，阀体与管道的法尘毗连，，，要注重同轴度，，，并应装置在情形温度不凌驾-25～55℃的合使用。。。。 。
