9月14日23:57 ，，，运行下缺陷 ，，，#4机DCS上“断路器合闸1”频仍报警。。。。。。值班职员审查曲线后 ，，，正常情形下 ，，，三个断路器合闸信号都应该一直稳固闭合 ，，，但审查曲线“#4机组断路器合闸1”信号频仍消逝 ，，，最短甚至在1秒以内转换2次 ，，，由于三个断路器合闸信号很是主要 ，，，跟负荷信号配合加入OPC保�；；ば卸� ，，，思量信号的主要性及对机组的影响重大 ，，，其时没有盲目举行处置惩罚。。。。。。
9月15日 ，，，周五 ，，，我们和电气专业配合讨论后 ，，，剖析现场线路保存故障接触不良情形的可能性大 ，，，决议电气专业办票举行处置惩罚 ，，，检查时的清静步伐由热工专业配合在DCS端子侧将信号短接（接纳鳄鱼夹短接线） ，，，然后查现场线路 ，，，检查端子未发明显着松动 ，，，紧固端子后 ，，，未在电气侧短接信号视察 ，，，检查完后 ，，，热工将端子上的短接线拆除视察。。。。。。其时信号稳固 ，，，无故障。。。。。。晚上 ，，，再次爆发信号往返翻转、频仍报警的情形。。。。。。
9月16日 ，，，周六 ，，，电气专业办票将现场端子短接 ，，，信号仍然频仍行动 ，，，厥后我们在DCS端子侧将信号短接 ，，，但信号仍然频仍消逝。。。。。。其时丈量单个端子的对地电压都为24V ，，，证实外部线路正常 ，，，包管也正常 ，，，但信号不可正常显示 ，，，这样只能嫌疑端子板和TPS13卡了。。。。。。
9月17日 ，，，周日 ，，，我们办票将第一块TPS13 卡替换为原来老的TPS02卡 ，，，替换前通道上纵然信号短接 ，，，合闸1信号也不可正常显示闭合（正常应一直闭合） ，，，替换后连忙信号恢复正常。。。。。。其时我们想问题找到了 ，，，可能是卡的故障。。。。。。
9月18日 ，，，周一早上7点多 ，，，再次泛起信号频仍报警问题。。。。。。经由一上午的咨询厂家、盘问资料 ，，，组织职员讨论 ，，，信号若不处置惩罚 ，，，原来的三取二逻辑直接变为二取一 ，，，合闸1已很不可靠 ，，，2或3只要再有一个故障 ，，，将直接导致OPC行动 ，，，直接威胁机组运行甚至引起机组跳闸。。。。。。重复权衡利弊 ，，，思量斟酌再三 ，，，我们再次详尽的编写了处置惩罚计划 ，，，决议冒较大危害对端子板到TPS13卡的预置电缆举行替换 ，，，计划中我们详尽剖析了可能引起的效果和替换历程中的危险点 ，，，象过影戏一样将整个流程在脑海里过一遍 ，，，模拟多次后 ，，，决议组织下昼举行替换。。。。。。上午我们将准备事情做到位 ，，，将处置惩罚计划和保�；；ね锻说フ腋骷断虻记┳� ，，，将事情票准备好。。。。。。
下昼事情票治理完毕 ，，，所有该退的联锁保�；；ざ纪顺龊� ，，，我们最先对第一块TPS13卡的预置电缆举行替换 ，，，确定功率回路退出后 ，，，我们拔出了第一块TPS13卡 ，，，在DCS画面视察确定画面坏点都和第一块卡相关后（确定没有动错卡） ，，，我们屏住呼吸、战战兢兢地将卡件毗连的预置电缆讨论拔出 ，，，再次联系DCS职员 ，，，确认无问题后 ，，，决议举行下一步 ，，，也是危害最大的一步 ，，，拔出端子板上的预置电缆插头。。。。。。

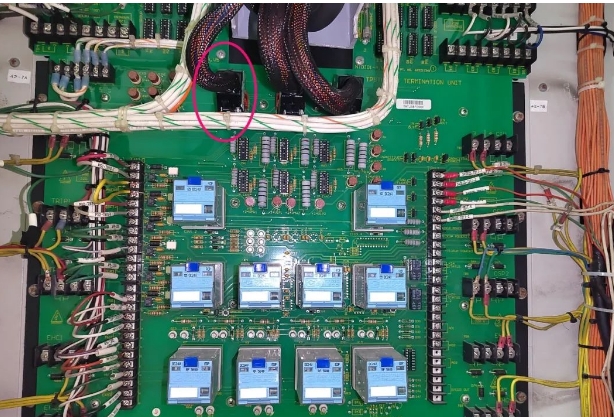

要替换的就是图中红色椭圆中的插头 ，，，拔出的危害之以是很大 ，，，是我们不相识这个插头有没有和其他两个有物理线路上的毗连（理论上剖析应该没有） ，，，另外由于三个插头距离很近 ，，，在拔出的时间 ，，，保存插头和插座脱离的时间引起另外两个插头上的信号不稳或转变。。。。。。由于现场空间很狭窄 ，，，基本没有用一只手拔出的可能。。。。。。无奈 ，，，只能两手各用一只食指 ，，，配适用力逐步将插头拔出 ，，，拔的同时还要尽可能的不去触碰周围其他的线路。。。。。。虽说很是小心 ，，，每次只晃动一点点 ，，，但在最后脱离脱离的时间 ，，，我们听到汽机电子间外边较大一声响 ，，，我们连忙阻止了事情 ，，，到工程师站审查情形。。。。。。审查曲线发明负荷在从180MW降至20MW ，，，一连几秒后 ，，，迅速恢复正常。。。。。。
15：12：21 汽机高压中压六个调门最先关；；；
15：12：23 调门关到0 ，，，所有调门所有关闭报警；；；
15：12：27 调门最先恢复；；；
15：12：28 负荷从183MW最先降；；；
15：12：30 调门恢复至故障前位置；；；
15：12：31 负荷恢复至183MW ，，，中心最低点降至20MW；；；
15：12：21 负荷故障报警 ，，，同时中排压力报故障；；；
15：12：21 1、4、5抽汽逆止门关闭；；；
15：12：27 负荷故障报警 ，，，同时中排压力报故障；；；
汽机4个高调门2其中调门同时关闭 ，，，一连4-5秒后翻开。。。。。。负荷从184MW最低降到20MW ，，，历程3秒钟。。。。。。两次负荷和中排压力故障报警 ，，，我们意料为压力和负荷转变过快导致。。。。。。
审查报警后 ，，，我们暂时阻止了现场事情 ，，，进一步咨询厂家 ，，，询问故障爆发的缘故原由 ，，，厂家手艺职员并不可给出合理的诠释 ，，，但凭证征象我们和厂家配合以为 ，，，很可能是断路器合闸1信号故障后 ，，，我们在拔板子上插头的时间 ，，，引起断路器合闸2或3中的一个泛起不稳固 ，，，两个故障判断为发电机脱网 ，，，直接导致OPC行动 ，，，而这一些判断都由下层直接判断（未经控制器判断） ，，，执行速率非�？？� ，，，而DCS上层没有吸收到任何信号 ，，， OPC行动后 ，，，超速保�；；な涑龌崞舳⒓岢忠患岢质毕�(可从1秒至10秒以每秒递进调解)。。。。。。坚持时限事后超速保�；；な涑龌峁乇�。。。。。。

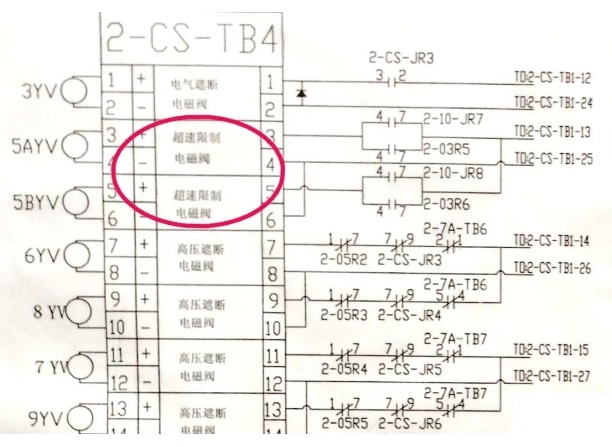

经由进一步的讨论剖析 ，，，恢复插头的时间比拔出插头的危害要小许多 ，，，另外 ，，，为了包管恢复时不让OPC行动 ，，，我们直接将OPC输出控制的5AYV和5BYV两个电磁阀的线从端子上拆掉。。。。。。详细见下图 ，，，步伐接纳后 ，，，我们恢复了插头 ，，，将原来的TPS13卡恢复。。。。。。视察信号正常 ，，，保存短接线 ，，，继续视察。。。。。。
9月19日早上 ，，，再次泛起该信号往返翻转的情形。。。。。。能换的工具都已经换了 ，，，原来丈量端子上有24V电压 ，，，可以断定包管没有爆 ，，，能检查的真的都已经检查了 ，，，剩下不可检查的也只有电路板上的焊点或者元器件问题了 ，，，厥后我们在端子板上再次短接信号 ，，，但信号依然往返翻转。。。。。。
之后的两天 ，，，我们天天都在DCS画面以及曲线审查 ，，，另外安排人在DEH柜视察该TPS13卡面板指示灯 ，，，两侧比照发明 ，，，许多时间画面和曲线并未反应出信号翻转 ，，，但卡件面板指示灯却显示信号翻转（第8灯闪）且很频仍。。。。。。见下图：

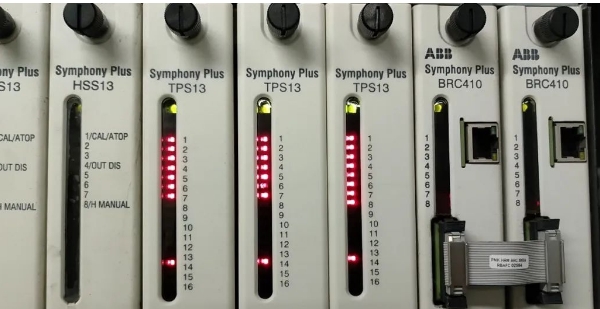

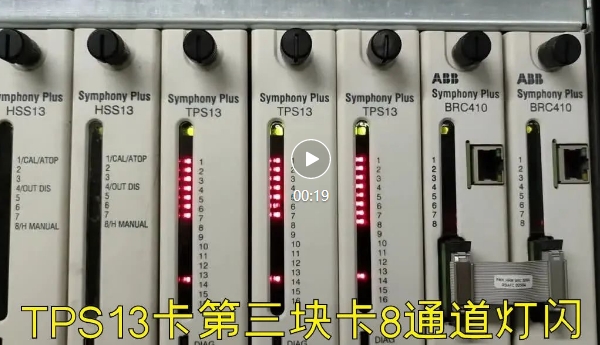

第三块TPS13卡第8灯亮
凭证TPS13卡说明书 ，，，每次行动 ，，，本块卡的OPC（超速保�；；ぃ┬卸涑龌峒岢旨该� ，，，这样 ，，，信号一直频仍翻转就保存很大危害了 ，，，在本卡8灯亮的历程中若另外两块卡再有一个不稳固 ，，，泛起翻转 ，，，将直接导致机组OPC行动 ，，，这样危害就较量大了。。。。。。
经由认真详尽的讨论斟酌 ，，，我们决议直接将该信号拆除 ，，，一直坚持断开状态。。。。。。9月21日 ，，，我们办票在端子上拆除了#4机油断路器合闸1信号。。。。。。通过操作 ，，，我们以为对机组的影响已从很洪流平上扫除。。。。。。
