电流互感器、电压互感器的准确接地和接线要领
互感器包括电压互感器和电流互感器，，，，，是一种特殊的变压器，，，，，它被普遍应用于供电系统中向丈量仪表和继电器的电压线圈或电流线圈供电。。。。。
电压互感器是一种电压变换装置，，，，，有电压变换和隔离两重作用，，，，，它将高压回路或低压回路的高电压转变为低电压（一样平常为100V），，，，，供应仪表和继电�；；；；；；ぷ爸檬迪终闪俊⒓屏俊⒈；；；；；；さ茸饔�。。。。。
互感器包括电压互感器和电流互感器，，，，，是一种特殊的变压器，，，，，它被普遍应用于供电系统中向丈量仪表和继电器的电压线圈或电流线圈供电。。。。。
电压互感器是一种电压变换装置，，，，，有电压变换和隔离两重作用，，，，，它将高压回路或低压回路的高电压转变为低电压（一样平常为100V），，，，，供应仪表和继电�；；；；；；ぷ爸檬迪终闪俊⒓屏俊⒈；；；；；；さ茸饔�。。。。。

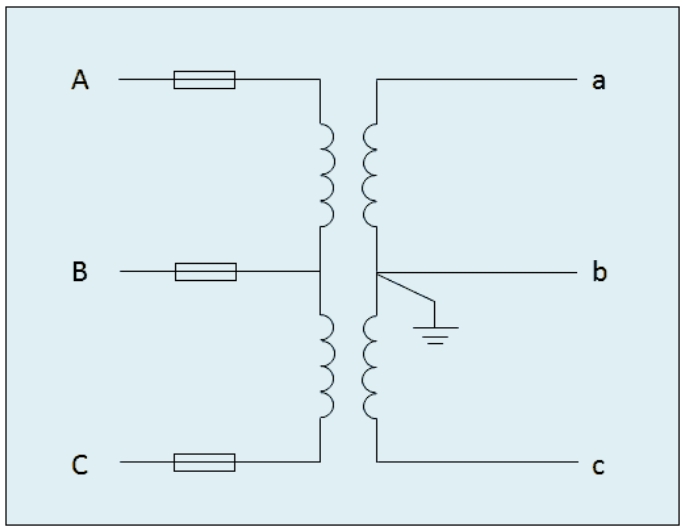

V/V接法原理图

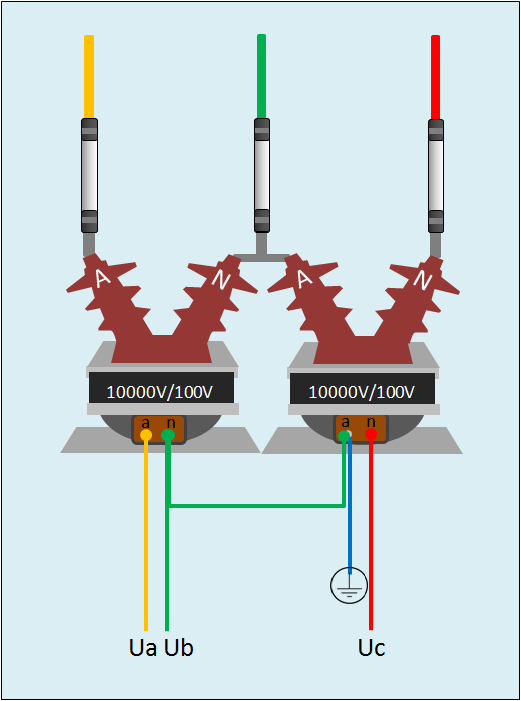

V/V接法3D示意图
2、电压互感器Y/Y接法

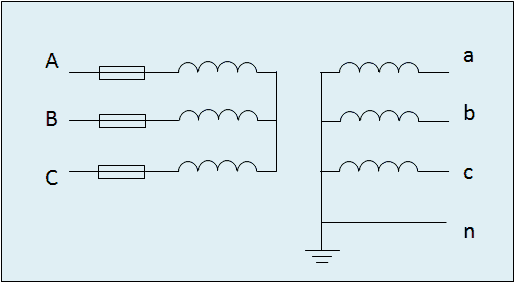

Y/Y接法原理图

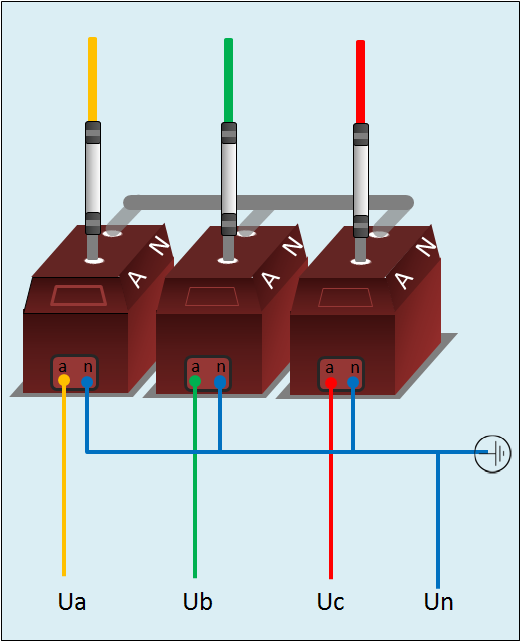

Y/Y接法3D示意图

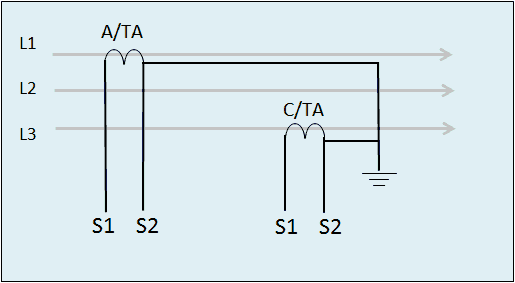

3、电流互感器不完全星型接法

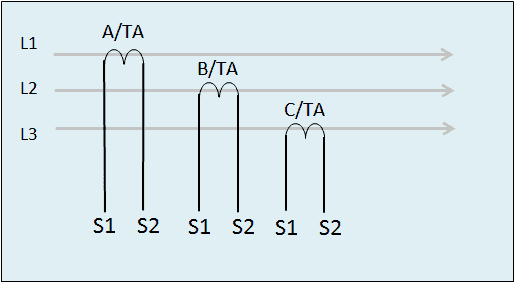

电流互感器不完全星型接法原理图

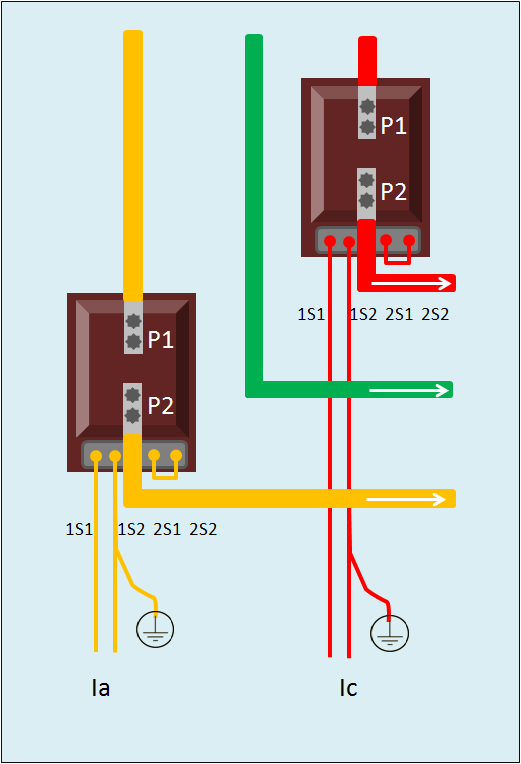

电流互感器不完全星型接法3D示意图
4、电流互感器星型接法

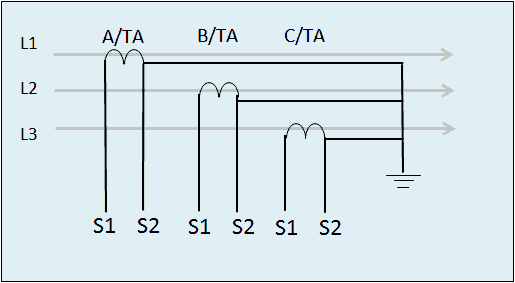

星型接法原理图（适用10kV以上）
星型接法原理图（适用400V）

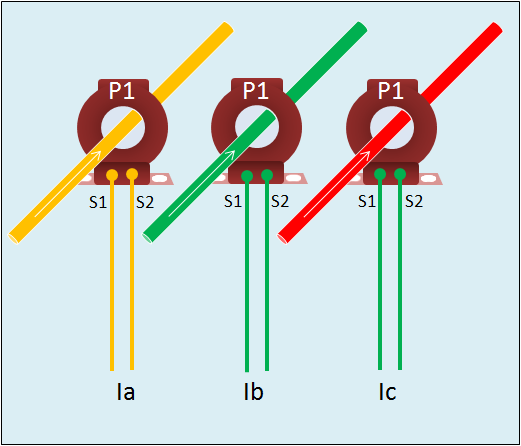

星型接法3D示意图（400V）
3、电能表接线示意图

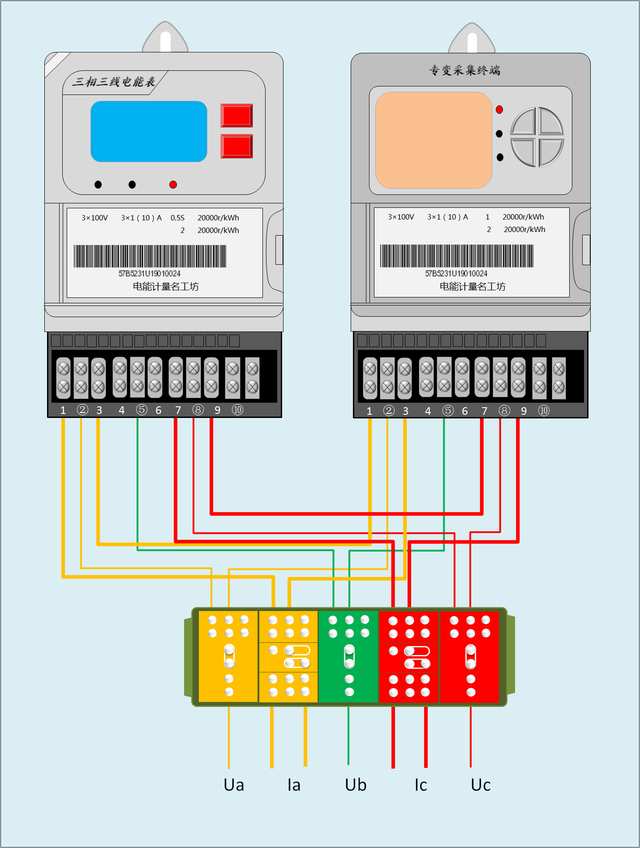

三相三线电能表组合接线示意图
（3*100V电能表+3*100V专变收罗终端）

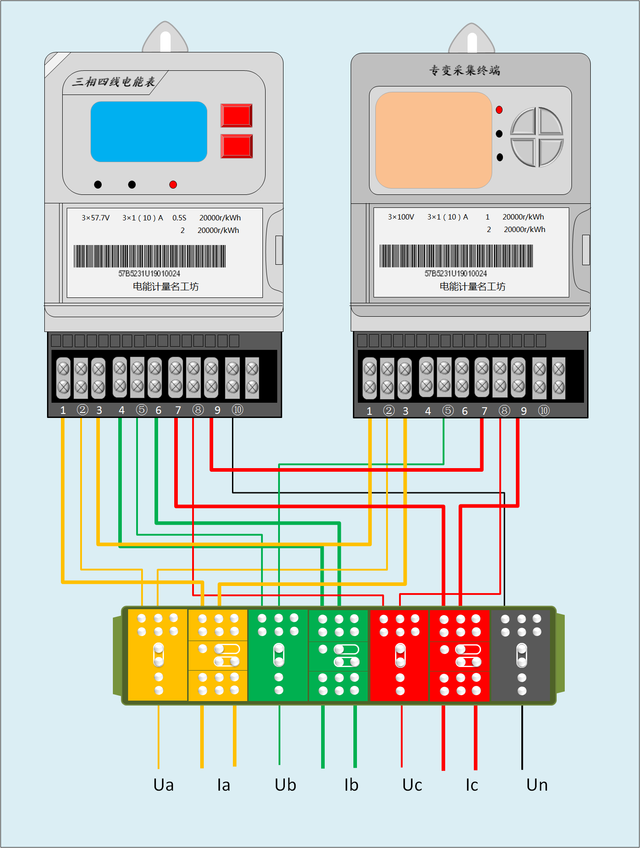

三相四线电能表组合接线示意图
（3*57.7V电能表+3*100V专变收罗终端）
三相四线电能表组合接线示意图

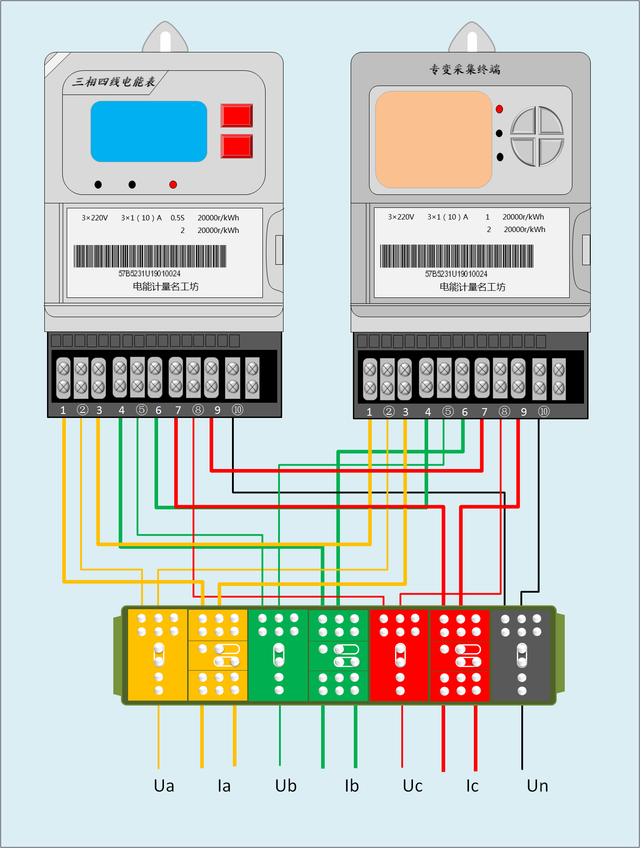

（3*220V电能表+3*220V专变收罗终端）
特殊说明
400V电流互感器不需要接地，，，，，只有10V及以上的电流互感器非极性端才须接地。。。。。在接线历程中强烈推荐接纳分相接地的方法，，，，，并且电流回路与电压回路脱离接地。。。。。
