摘要：压缩机机壳穿线盒是传感器线缆由压缩机内到外的要害部件。 。随着压缩机运行时间增添，，，，机壳穿线盒爆发差别水平的漏油征象。 。通过对穿线盒线缆密封件的刷新，，，，解决了生产现场普遍保存且难以根治的漏油问题，，，，降低了员工劳动强度，，，，镌汰了润滑油漏失，，，，为自然气管道压缩机可靠性及清静运行提供了包管。 。
离心式压缩机组对长输自然气管道举行增压，，，，以包管自然气高效地凭证一定的压力和流量向下游运送。 。为包管压缩机清静平稳运行，，，，需通过振动、温度、转速等传感器对压缩机运行参数举行收罗、监控。 。传感器线缆通过压缩机机壳穿线盒接入现场接线箱，，，，再接入到控制柜从而实现控制器对传感器数据的收罗。 。压缩机运转部位需润滑油系统举行润滑、冷却，，，，机壳内会爆发较高温度的油气混淆物，，，，油气附着在线缆，，，，由于接线盒密封不良，，，，渗漏到穿线管直至现场接线箱内（图?1）。 。

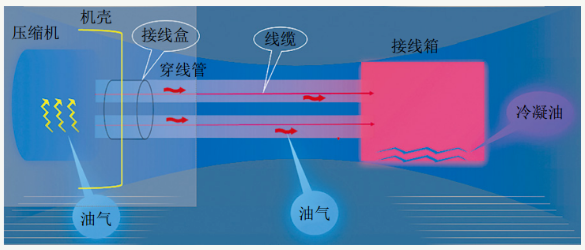

图 1 压缩机传感器线缆安排部分结构示意图
面临上述问题，，，，现在常用的解决步伐是员工按期整理接线箱内积油，，，，若不准时整理积油，，，，线缆浸泡在凝析油中，，，，导致线缆橡胶�；；；；；；げ闳榛�，，，，影响传感器数据传输。 。在整理积油历程中可能误触碰要害传感器线缆造成压缩机异常报警或�；；；；；；�，，，，影响长输管道输气效率。 。本文针对上述问题举行相关剖析，，，，并提出解决步伐。 。
1.传感器线缆漏油缘故原由剖析
现在传感器接线盒通过螺纹毗连方法装置在压缩机机壳上，，，，主要是压力调解式密封盒，，，，其结构部件是由接线盒外壳、穿线孔、紧固螺母、压紧螺母、密封塞等组成（图?2）。 。

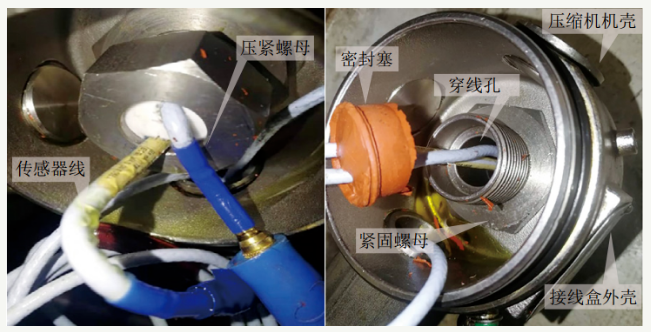

图 2 穿线盒
造成压缩机机壳穿线盒密封失效的因素许多，，，，经由对现场GE压缩机、沈鼓压缩机、MAN压缩机等多种常见离心式压缩机传感器接线盒漏油问题剖析研究，，，，发明造成穿线盒漏油的缘故原由有以下几个方面。 。
（1）密封塞形变度不易把控。 。压紧螺母未拧紧，，，，导致密封塞形变不敷，，，，密封塞与传感器线缆之间间隙较大，，，，会通过其间隙渗漏到穿线盒及穿线管内，，，，形成冷凝油积液。 。随着压缩机运行时间增添，，，，积液群集逐渐增多最后流向现场总线接线箱内。 。若压紧螺母紧固太过，，，，易导致密封塞形变严重，，，，损伤线缆�；；；；；；げ�，，，，降低传感器使用寿命，，，，甚至凌驾形变极限，，，，密封塞破损，，，，掉入压缩机机壳内，，，，造成生产事故。 。
（2）双线缆之间有间隙。 。由于压缩机叶轮转轴、轴瓦、止推轴承等部件需检测数据较多，，，，因此在穿线孔中有2根或3根线缆从密封塞统一孔洞中穿出，，，，导致线缆之间间隙无法通过挤压密封塞的方法举行密封，，，，往往接纳密封胶填充，，，，但由于压缩机运行时有振动、高温、油气侵蚀等不良情形的爆发，，，，使密封胶失效，，，，油气从线缆间隙中窜出，，，，流经穿线管到接线箱内。 。
（3）油气串流�；；；；；；げ隳�。 。为包管压缩机传感器使用寿命及传输数据的准确性，，，，所有传感器线缆外层均有�；；；；；；げ�，，，，由于传感器检测元件与延伸线缆材质差别和加工缘故原由导致接口处有误差，，，，机壳内腔的油气会窜入误差或线缆�；；；；；；げ闫扑鸫�，，，，抵达接线箱或机壳接线盒外部线缆讨论处，，，，再通过穿线管抵达接线箱。 。
2.治理步伐
对压缩机机壳穿线盒漏油顽疾问题，，，，要认真检查，，，，通过对漏油的种种缘故原由查摆，，，，找出病因，，，，有的放矢。 。
（1）增设密封塞支持片。 。为了避免因压紧螺母紧固太过，，，，导致密封塞破损，，，，在密封塞底部加装带有孔洞的不锈钢圆形支持片，，，，厚度为1.5?mm，，，，直径即是穿线孔底部凸台外径，，，，在密封塞顶部同样加装同规格的支持片，，，，阻止压紧螺母直接作用在密封塞上，，，，使得压紧螺母的压力先作用在支持片上，，，，再由支持片匀称作用于密封塞，，，，使其与线缆挤压受力匀称，，，，抵达优异的密封效果。 。
（2）刷新密封塞穿线模式。 。关于2条及以上的穿线密封塞，，，，改变其原有的单孔穿线模式，，，，接纳自力穿线模式。 。凭证线缆数目和直径对同尺寸无孔洞的密封塞举行打孔，，，，孔径为恰恰穿过线缆为原则。 。这样每根线缆都是自力的孔洞穿过，，，，再通过挤压密封塞使得每根线缆受力匀称，，，，线缆间隙密封充分（图?3）。 。
图 3 刷新后的穿线盒
（3）刷新线缆�；；；；；；げ�。 。关于线缆�；；；；；；げ愦苡臀侍�，，，，需要仔细视察才华发明，，，，由于�；；；；；；げ阌胂呃录湎逗苄�，，，，渗漏油征象不显着。 。为彻底根治该征象，，，，在压缩机机壳拆卸后，，，，将穿入穿线盒之前的线缆�；；；；；；ぬ浊懈�，，，，用耐油热缩套替换原有�；；；；；；げ�，，，，用热风枪加热热缩套使其受热缩短，，，，细密贴合在被拆除�；；；；；；ぬ紫呃虏课�，，，，在高温油气作用下热缩套越发贴合在线缆上，，，，使得热缩套与线缆之间无误差，，，，油气无法进入线缆�；；；；；；げ�，，，，从而实现密封效果。 。
3.结语
将刷新后的离心压缩机传感器穿线盒划分应用在GE压缩机、沈鼓压缩机、MAN压缩机后，，，，经由长达1年多的验证，，，，未在传感器线缆接线箱内发明积油征象，，，，取得很是好的效果，，，，基本治理了传感器穿线盒漏油问题。 。该要领降低了员工清洁积油维护劳动量，，，，提高了传感器使用使用寿命，，，，镌汰了润滑油渗漏造成的情形污染。 。
