某电厂#3机组交流串直流开关跳闸事务剖析
某电厂#3机组交流串直流开关跳闸事务剖析
一、系统运行方法
12月31日，，，，220KV升压站I、II母线为排列运行方法，，，，其中212母联开关为分闸状态，，，，200甲开关、201开关、高资I回线251开关、高资II回线252开关、203开关上I母运行，，，，卓旗I回线254开关、200乙开关、202开关、204开关上II母运行，，，，203开关为运行状态。。。 。。。#3发电机定子电流4527A、定子电压15.75kV、转子电压261V、转子电流1087A、有功功率120MW、无功功率31.7Mvar。。。 。。。
二、事务经由
12月31日14时08分，，，，#3发电机主变出口203开关跳闸，，，，DCS画面发“#3发变组220KV断路器跳闸状态”告警，，，，检查灭磁开关在合闸位，，，，无其他开关跳闸。。。 。。。检查发变组�；；；す馛柜报“非全相”报警信号。。。 。。。有功功率由120MW突变至14.2MW，，，，无功功率由31.7MVAR降至11.1MVAR，，，，转子电流1087A降至720A，，，，转子电压261V降至173V，，，，定子电流4527A降至696A，，，，#3发电机组解列，，，，12月31日20时49分，，，，#3机组恢复并网运行。。。 。。。
三、缘故原由剖析
经现场视察，，，，电气磨练职员在#3热网疏水泵变频刷新施工历程中，，，，误将低压变频柜380V交流电源接入直流控制回路中且线路保存虚接征象。。。 。。。12月31日11时30分，，，，集控运行职员执行#3热网疏水泵送电操作，，，，试转工频运行时，，，，报启动故障，，，，通知电气磨练职员处置惩罚。。。 。。。12月31日14时08分，，，，电气磨练职员在检查变频柜控制回路历程中，，，，造成#3发变组�；；；ぷ爸肅屏控制及操作直流电源混入交流电，，，，导致发变组直流母线电压叠加升高至437V，，，，致使203断路器操作箱A、B两相行动继电器电压升高抵达分闸线圈行动值，，，，203开关A、B两相开关跳闸，，，，引起发变组断路器非全相�；；；ば卸�，，，，203开关三相跳闸。。。 。。。（附图1、图2）

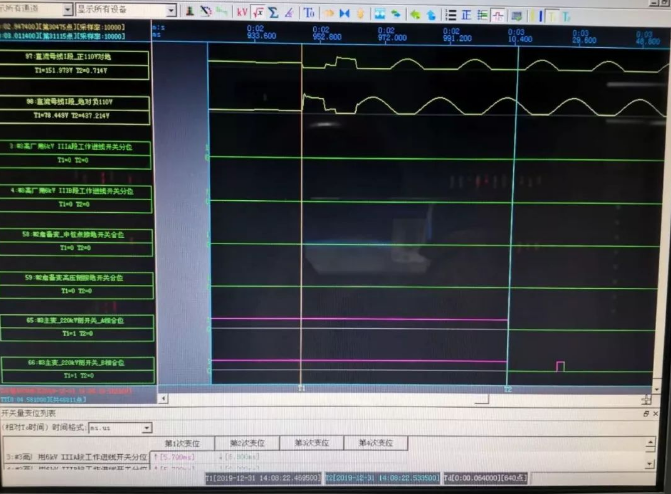

图1 3号机组故障录波器行动纪录(交流混入波形及AB相开关跳闸）

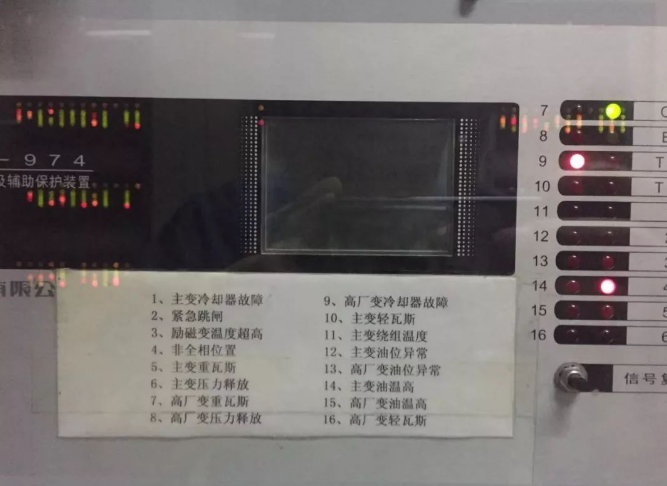

图2 3号发变组�；；；柜行动纪录
四、袒露问题
1、装备维护部电气专业对装备异动治理不规范，，，，缺少装备刷新计划、原理图、接线图等手艺资料，，，，在装备刷新前未认真核对装备控制电源种别，，，，盲目施工，，，，作业随意性大，，，，装备完工验收把关不严，，，，没有实时发明交流电混入直流控制回路，，，，造成203开关跳闸。。。 。。。
2、装备维护部电气二次班长***清静意识淡漠，，，，规则意识不强，，，，在处置惩罚#3热网疏水泵变频装备故障时，，，，未按要求治理事情票，，，，未认真组织开展作业前危险点剖析，，，，未实时发明保存的清静隐患。。。 。。。
3、装备维护部对装备刷新现场历程治理松散，，，，本次装备刷新未设置专人认真，，，，而是安排多人分段加入，，，，导致装备接线杂乱，，，，保存较大清静隐患。。。 。。。
4、装备维护部对外委职员（***公司）现场施工治理不到位，，，，班组未按要求指定监护人对外委施工职员作业情形举行全程监视指导，，，，外委职员作业标准和工艺无法掌控。。。 。。。
5、生产手艺部对装备异动治理不到位，，，，未严酷推行装备异动治理制度，，，，对装备异动未举行监视审核。。。 。。。
