温度显示波动磨练案例PT100

一、故障种别：中控24TISA142温度显示波动

二、仪表类型：Pt100

三、厂家型号：KWZK-PT100

四、仪表事情原理：

热电阻的测温原理是基于导体或半导体的电阻值随温度转变而转变这一特征来丈量温度及与温度有关的参数。
。。。。

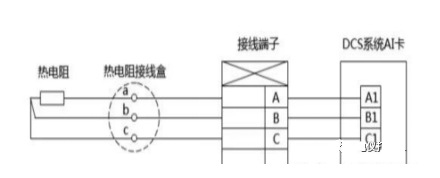

图 1常见的热电阻三线制测温回路接线图

热电阻元件的内引线形式：

1.两线制：线阻影响大，，，丈量精度要求不高的场合；；
；

2.三线制：适用于工业丈量，，，精度较高；；
；

3.四线制：适用于实验室，，，高精度 。
。。。。

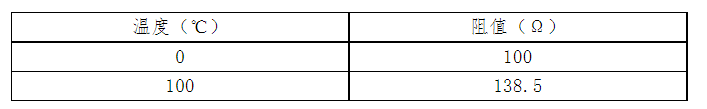

表 1Pt100特征

在0~630℃：电阻值和温度关系：Rt=R0(1+At+Bt?)

在-190~0℃：Rt=R0[1+At+Bt?+C(t-100)t?]

其中R0、Rt关于温度0℃、t℃时的铂电阻的电阻值；；
；

A、B、C为常数，，，A=3.85*10^-3℃，，，B=5.84*10^-7℃，，，C=4.22*10^-12℃。
。。。。

因B、C太小，，，可忽略，，，以是简化为Rt=R0[1+A(t-t0)]。
。。。。

金属热电阻的电阻值和温度一样平常近似 t=(Rt-100)/0.385 ,(温度—t、阻值—Rt)

五、使用工况：

24低压缸轴瓦温度，，，温度为70℃，，，压力为0.224Mpa

六、故障征象形貌：

主控职员反应24TISA142轴瓦中控显示温度波动。
。。。。

七、处置惩罚前清静步伐：

1.磨练前，，，治理磨练事情票，，，让工艺交出；；
；

2.衣着好劳动防护用品，，，携带合适磨练工具；；
；

3.要有专业的工艺职员现场监护；；
；

4.现场磨练时，，，必需确认切除连锁。
。。。。

八、故障剖析及判断思绪：

导致热电阻波动缘故原由较多，，，凭证现场情形举行剖析以及缘故原由剖析如下：

1.检查波动点接线松动情形，，，翻开中心接线箱检查松动情形，，，举行紧固。
。。。。

2.回路泛起电磁、电压滋扰情形，，，电缆安排可能保存不对理征象，，，强电和弱电公用一层电缆槽架，，，造丈量回路串入电压，，，造成滋扰，，，温度就会升高。
。。。。

3.热电阻自己问题，，，当热电阻损坏，，，举行热电阻线性检查，，，正常PT100的温度元件，，，用所丈量出来的阻值减去100Ω经换算的温度是否与现场相符，，，若是相符，，，则判断温度测点是线性的。
。。。。

九、故障有用处置惩罚：

1.现场丈量a和b、a和c的阻值（丈量出来的阻值比照其他几个轴瓦上的温度阻值显着异常）；；
；

2.判断为现正用的此组线已泛起故障，，，须改用备用线；；
；

3.丈量备用线阻值时，，，备用线的a和b阻值依旧波动，，，备用线的a和c阻值为127Ω，，，温度约70℃，，，与现场相符；；
；

4.现场条件不知足替换新的热电阻，，，与工艺职员相同，，，暂时改用二线制视察使用，，，待可以替换时实时替换。
。。。。

十、故障提防步伐及刷新：

1.按期视察温度转变趋势，，，实时判断故障缘故原由；；
；

2.优化装置位置，，，镌汰装备损坏率。
。。。。
