7最终元件
7.1一样平常划定
7.1.2全仪表系统的最终元件为气动调理阀，，，，，，执行清静仪表功效时，，，，，，清静仪表系统优先行动 。。。。。气动控制阀宜接纳弹簧复位式单作用气动执行机构 。。。。。接纳双气缸执行机构时，，，，，，宜配备空气储罐或专用供气管路 。。。。。
7.1.3 最终元件是清静仪表系统的组成部分 。。。。�？？？？山幽膳趟愕鸵蟛僮髂Ｊ降钠骄Ц怕实囊焐杓坪脱橹ぷ钪赵那寰餐暾云芳�;也可凭证履历使用原则，，，，，，有现实证据证实这种最终元件在以前的使用中有足够的清静完整性，，，，，，就可确定选用该最终元件切合响应的清静完整性品级 。。。。。
7.3控制阀的冗余设置本节划定了控制阀的冗余设置，，，，，，并不体现冗余设置就对应清静完整性品级 。。。。。不可冗余设置控制阀的场合，，，，，，接纳简单控制阀，，，，，，但配套的电磁阀宜冗余设置 。。。。。冗余电磁阀只能有限地提高电磁阀组的清静完整性指标，，，，，，不可提高控制阀的清静完整性指标 。。。。。
7.4控制阀附件的设置

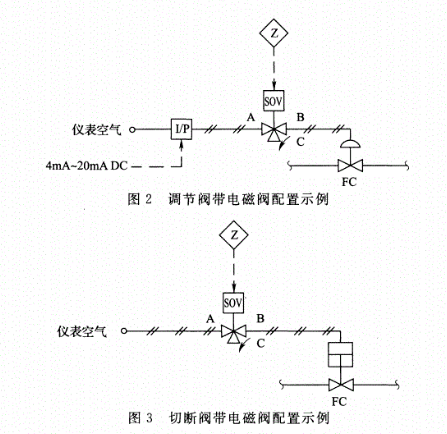

7.4.1 调理阀带电磁阀设置示例见图2 。。。。。切断阀带电磁阀设置示例见图 3 。。。。。图中SOV为电磁阀 。。。。。电磁阀励磁，，，，，，A→B通，，，，，，阀开;电磁阀非励磁，，，，，，B→C通，，，，，，阀关 。。。。。
74.4 清静仪表系统的电磁阀应优先选用耐高温(H级)绝缘线圈,恒久带电型,隔爆型 。。。。。石油化工历程的最终元件的电磁阀以断电为故障清静方法 。。。。。在工艺历程正常运行时，，，，，，电磁阀应励磁事情 。。。。。

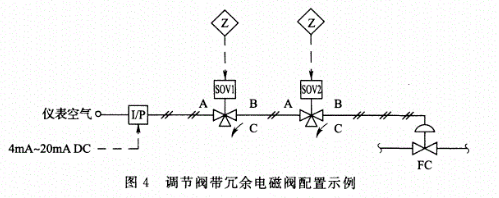

7.4.5(1)当系统要求高清静性时，，，，，，调理阀、配电阀带冗余电磁阀设置可选用图4、图5所示设置方法 。。。。。

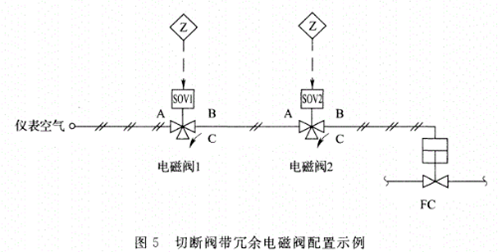

图5 切断阀带冗余电磁阀设置示例图中,当电磁阀1励磁，，，，，，A→B通;电磁阀2励磁，，，，，，A→B通，，，，，，则控制阀开 。。。。。当电磁阀1励磁，，，，，，A→B通;电磁阀2非励磁，，，，，，B→C通,则控制阀关 。。。。。当电磁阀1非励磁,B→C通;电磁阀2励磁，，，，，，A→B通,则控制阀关 。。。。。当电磁阀1非励磁，，，，，，B→C通;电磁阀2非励磁,B→C通,则控制阀关 。。。。。

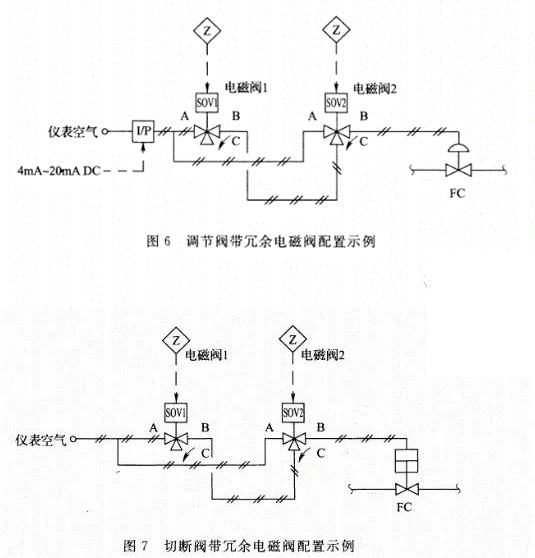

(2)当系统要求高可用性时，，，，，，调理阀、切断阀带冗余电磁阀设置可选用图6、图7所示设置方法 。。。。。
图7切断阀带冗余电磁阀设置示例图中，，，，，，当电磁阀1励磁，，，，，，A→B通;电磁阀2励磁，，，，，，A→B通，，，，，，则控制阀开 。。。。。当电磁阀1励磁，，，，，，A→B通;电磁阀2非励磁，，，，，，B→C通,则控制阀开 。。。。。
当电磁阀1非励磁，，，，，，B→C通;电磁阀2励磁，，，，，，A→B通，，，，，，则控制阀开 。。。。。
当电磁阀1非励磁，，，，，，BC通;电磁阀2非励磁,B→C通，，，，，，则控制阀关 。。。。。
