化工厂仪表和控制系统的接地目的是什么？？？？？其一，，，是为保唬�；；；；と松砬寰埠偷缙氨傅那寰苍诵校唬�；；；；其二，，，是为仪表信号的传输和抗滋扰。。。。。。“接地是电流返回其源的低阻抗通道”。。。。。。仪器仪表装置之后，，，准确的接地能让自动化和控制系统镌汰不须要故障和误差的泛起。。。。。。那么，，，现场仪表都有哪些接地呢？？？？？
化工厂常见现场仪表接地举例

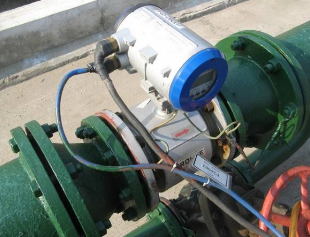

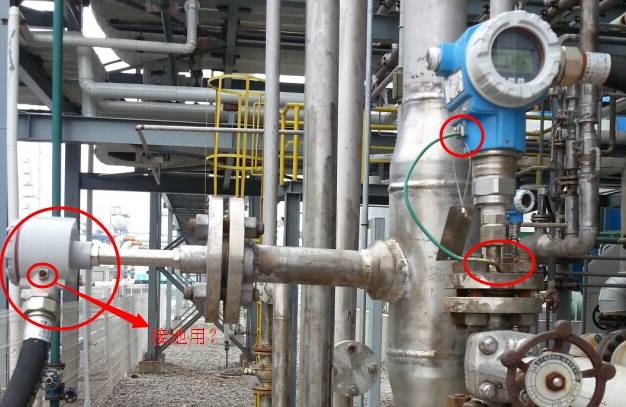

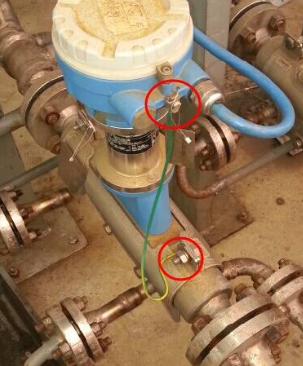

流量计接地
变送器与热电阻接地

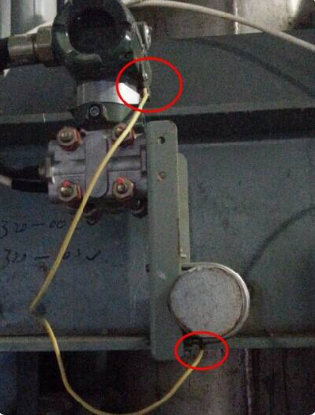

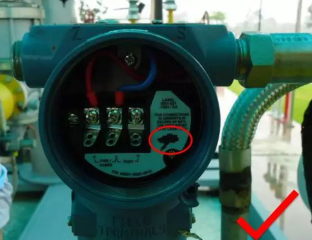

变送器接地

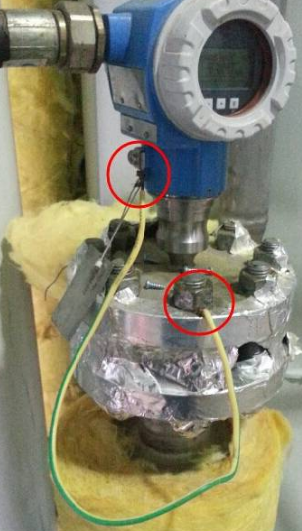

压力变送器接地

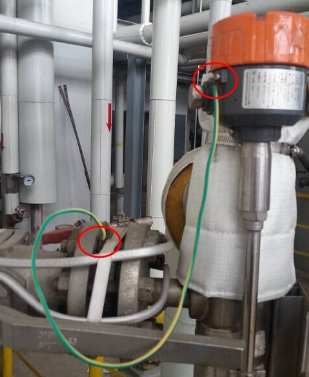

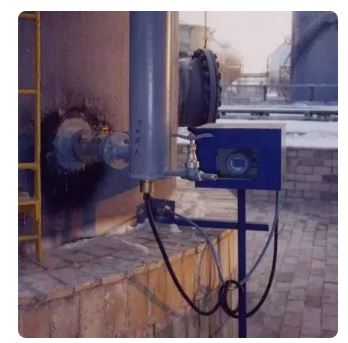

远传液位计接地
流量计接地
仪表接地分类
仪表接地分类有保唬�；；；；そ拥亍� 事情接地、 本安系统接地、 防静电接地、防雷接地。。。。。。

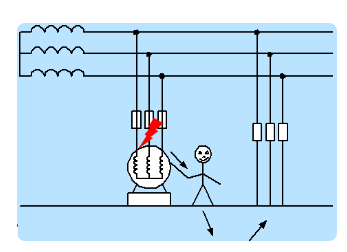

保唬�；；；；そ拥�
也称为清静接地，，，是为人身清静和电气装备清静而设置的接地。。。。。。种种用电仪表的金属外壳及自控装备正常情形不带电的金属部分，，，由于非正常征象的泛起（如绝缘破损等），，，而有可能使其带有危险电压，，，对这样的装备，，，均应实验保唬�；；；；そ拥�。。。。。。保唬�；；；；そ拥鼐褪歉Ｏ盏缪固峁┮惶跬�，，，使之不经由人体。。。。。。
注重事项：
1.装置在配电屏、控制屏和配电装置上的电气丈量仪表、继电器和其他低压电器等的外壳，，，以及当爆发绝缘损坏时，，，在支持物上不会引起危险电压的绝缘子金属底座等金属部分可不接地。。。。。。
2.装置在非防爆场合金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，，，当与己做保唬�；；；；そ拥氐慕鹗舯砼炭蚣艿缙哟ビ乓焓�，，，可不但作保唬�；；；；そ拥�。。。。。。
3.低于36V供电的现场仪表、变送器、就地开关等，，，无特殊需要可不做保唬�；；；；そ拥�。。。。。。但有可能与高于36V电压装备接触的除外。。。。。。
4.己做了保唬�；；；；そ拥氐淖钥刈氨讣纯梢晕鹤髁司驳缃拥�。。。。。。在控制室内使用防静电活动地板时，，，应做静电接地。。。。。。静电接地应与保唬�；；；；そ拥厥视媒拥叵低�。。。。。。
屏障接地
屏障接地的作用是抑制电容性耦合滋扰，，，降低电磁滋扰。。。。。。仪表系统中用以降低电磁滋扰的部件如电缆的屏障层、排扰线、仪表上的屏障接地端子，，，均应作屏障接地。。。。。。
屏障接地应知足下列要求:
①仪表系统中用以降低电磁卡扰的部件如:电缆的屏障层、排扰线、仪表上的屏障接地端子均应作屏障接地。。。。。。
②室外倾轧敷设的不带屏障层的通俗多芯电缆的备用芯应接地。。。。。。
③屏障电缆的屏障层已接地，，，备用芯可不接地。。。。。。
④穿保唬�；；；；す艿亩嘈镜缋卤赣眯究刹唤拥�。。。。。。
防雷接地
当仪表及控制系统的信号线路从室外进入室内后，，，设有电源保唬�；；；；て骰蚱渌枰柚梅览捉拥嘏某『�，，，应实验防雷接地毗连。。。。。。
仪表及控制系统防雷接地应与电气系统防雷接地系总共用，，，但不得与自力避雷装置共用接地装置。。。。。。
若无可共用的电气专业防雷接地系统，，，应向电气专业提出设计要求，，，由电气专业设计。。。。。。
防雷接地毗连方法：
仪表电缆槽、仪表电缆保唬�；；；；す芙肟刂剖掖�，，，应与电气专业的防雷电感应的接地装置相连。。。。。。
控制室内的防雷保唬�；；；；て饔τ氲缙ㄒ档姆览椎绺杏Φ慕拥刈爸孟嗔�。。。。。。
在需要仪表电缆保唬�；；；；す堋⒁潜淼缋骂安憔傩蟹览捉拥卮�，，，应与电气专业的防雷电感应的接地装置相连。。。。。。
现场仪表的防雷保唬�；；；；て饔τ氲缙ㄒ档南殖》览椎绺杏Φ慕拥刈爸孟嗔�。。。。。。
雷击区室外倾轧敷设的不带屏障层的多芯电缆，，，备用芯应接入屏障接地；；；；；；
对屏障层已接地的屏障电缆或穿钢管敷设或在金属电缆槽中敷设的电缆，，，备用芯可不接地。。。。。。
接地知识问答

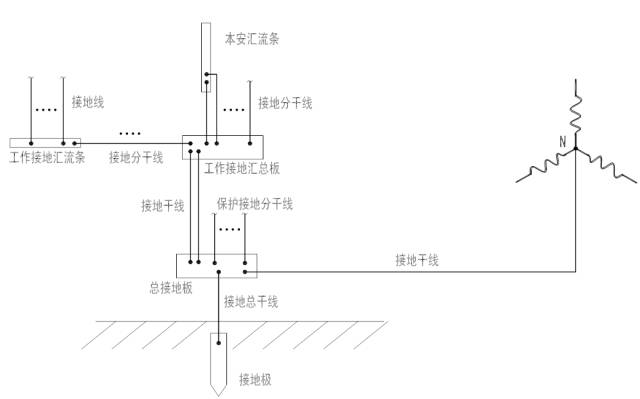

保唬�；；；；そ拥鼗阕馨搴妥芙拥匕迨视玫慕拥嘏疽馔�
为什么要将模拟地和数字地脱离?
屏障电缆的屏障层都要接到单板的接口地上而不是信号地上。。。。。。
这是由于信号地上有种种的噪声，，，若是屏障层接到了信号地上，，，噪声电压会驱动共模电流沿屏障层向外滋扰。。。。。。
以是设计欠好的电缆线一样平常都是电磁滋扰的最大噪声输出源。。。。。。
虽然条件是接，，，地也要很是的清洁。。。。。。
单板上的信号怎样接地?
关于一样平常器件来说，，，就近接地是最好的。。。。。。
接纳了拥有完整地平面的多层板设计后，，，关于一样平常信号的接地就很是容易了。。。。。。
基来源则是包管走线的一连性，，，镌汰过孔数目。。。。。。
靠近地平面或者电源平面，，，等等。。。。。。
单板的接口器件怎样接地?
有些单板会有对外的输入输出接口，，，好比串口毗连器，，，网口RJ45毗连器等等，，，若是对它们的接地设计得欠好也会影响到正常事情，，，例如网口互连有误码，，，丢包等，，，并且会成为对外的电磁滋扰源，，，把板内的噪声向外发送。。。。。。
一样平常来说会单独支解出一块自力的接口地，，，与信号地的毗毗邻纳细的走线毗连，，，可以串上0欧姆或者小阻值的电阻。。。。。。
细的走线可以用来阻隔信号地上噪音过到接口地上来。。。。。。同样的，，，对接口地和接口电源的滤波也要认真思量。。。。。。
仪表自控防雷及接地常见问题
室外变送器无内置或外置防浪涌�？？？？？椋唬�；；；；
带浪涌�？？？？？榈谋渌推魑从杏媒拥兀唬�；；；；

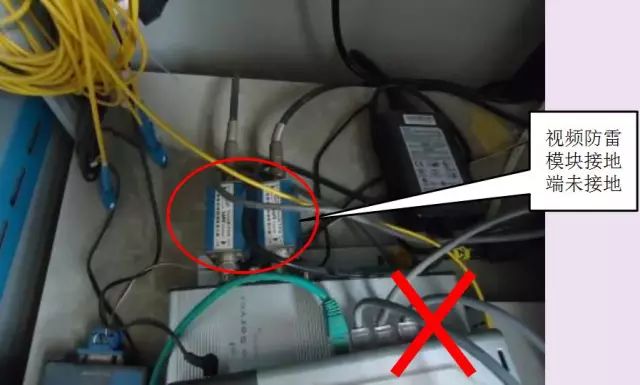

防浪涌�？？？？？榈慕拥囟宋唇拥兀唬�；；；；
电缆的铠装层未两头接地；；；；；；
电缆的屏障层未接地、或多点接地、或未电气连通；；；；；；
电气柜的接地铜排、柜门未接地；；；；；；
控制柜内主接地铜排接至接地网的铜导线截面积太小。。。。。。

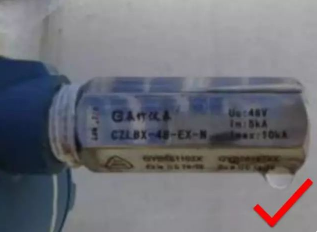

带内置防浪涌�？？？？？榈谋渌推�
配外置防浪涌�？？？？？榈谋渌推�

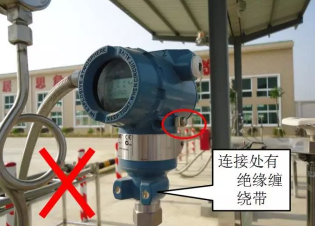

带浪涌�？？？？？榈谋渌推魑从杏媒拥�

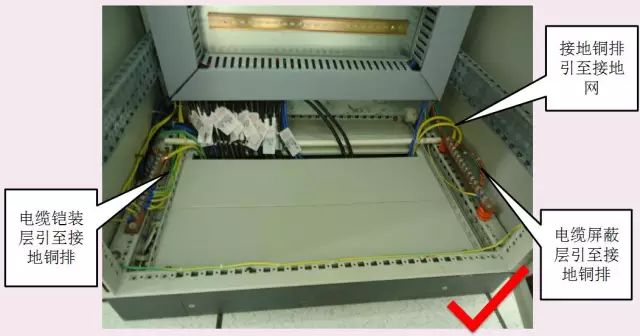

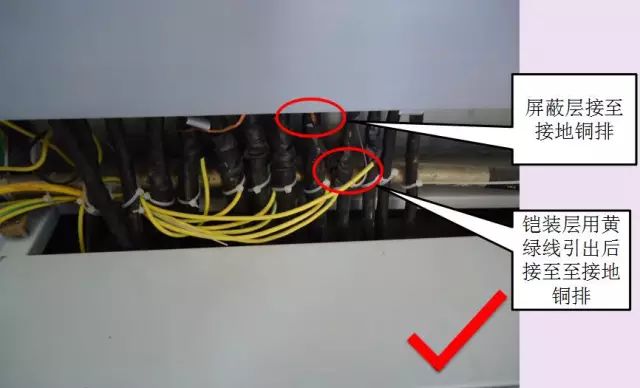

电缆铠装层、屏障层接地
电缆铠装层、屏障层接地

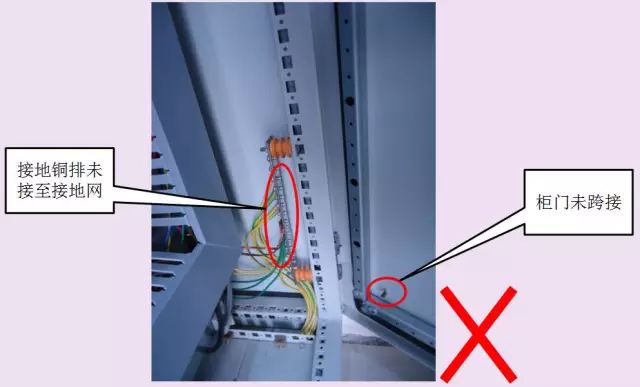

接地铜排、柜门接地

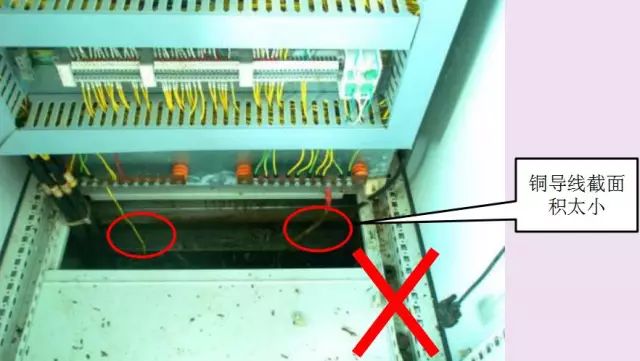

接地铜排接地

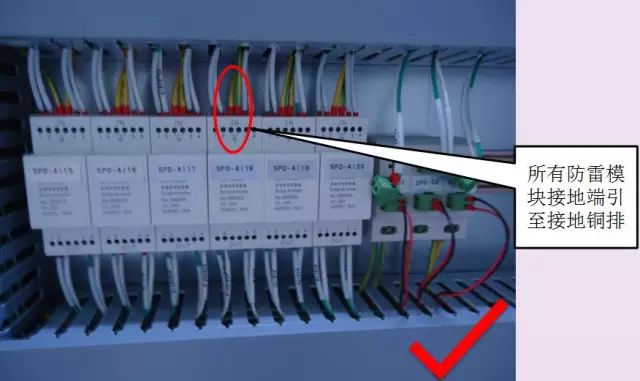

防浪涌�？？？？？榻拥兀ㄒ唬�

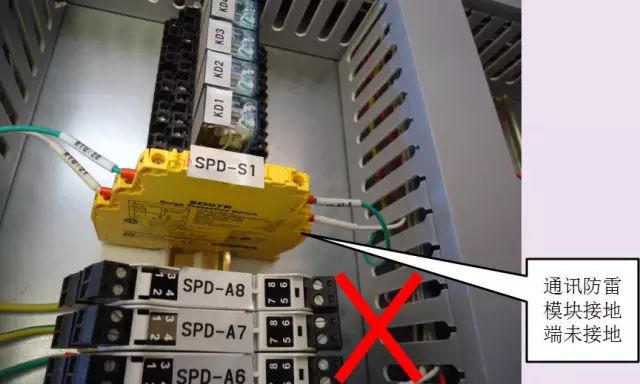

防浪涌�？？？？？榻拥兀ǘ�
防浪涌�？？？？？榻拥兀ㄈ�

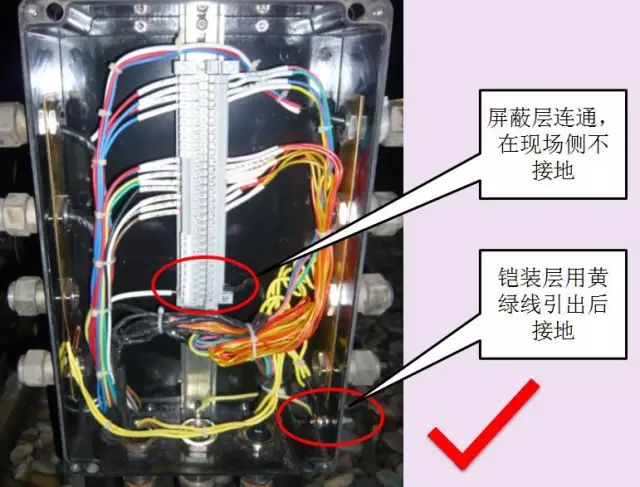

现场防爆箱铠装层接地、屏障层连通
