已知负载容量，，，，，先选断路器照旧先选电缆？？ ？
2023-05-25 09:50:47
问鼎国际
已知负载容量，，，，，先选断路器照旧先选电缆？？ ？
下边就用小编全心整理的资料来轻松解决这个问题：

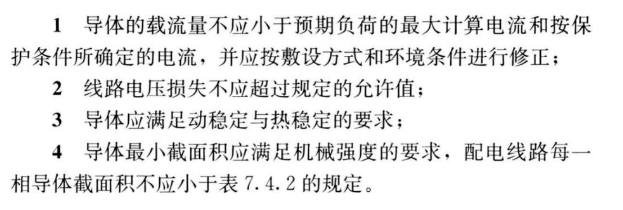

首先凭证盘算电流选择电缆截面和断路器的额定电流
保�；；；；さ缙鞯亩疃ǖ缌鞑恍∮谒诨芈返呐趟愕缌�
按敷设方法和情形条件确定的电缆载流量，，，，，不应小于盘算电流

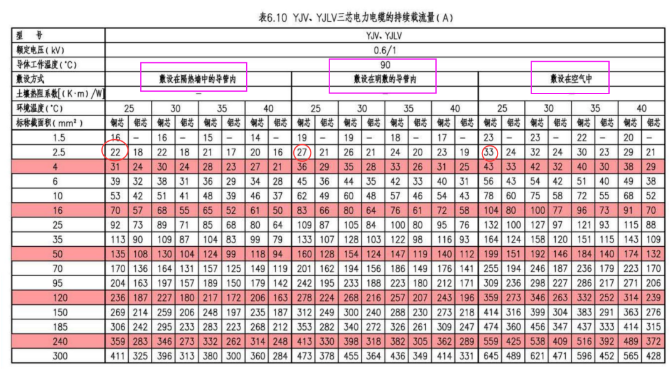

这里需要注重的是敷设方法和情形条件会影响电缆载流量的巨细�。�，，，，如下图所示，，，，，空气中25°载流量就比敷设在隔热墙中导管内25°时载流量大许多。。校正后载流量必需包管大于盘算电流
19DX101《常用数据手册》
做完以上办法，，，，，恭喜你，，，，，你已经击败90%的电气工程师。。
不过这只是初选�。�，，，，接下来还要再核验。。

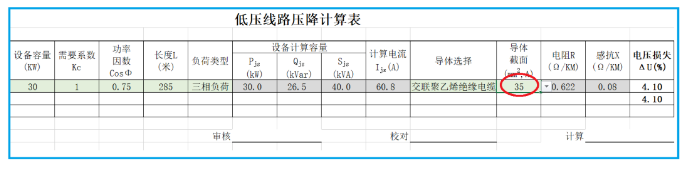

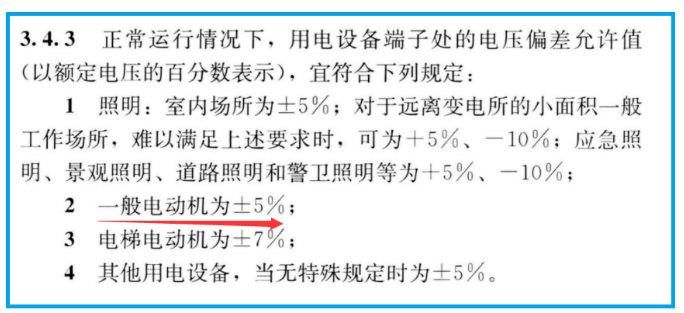

核验内容1：压降需要知足规范要求，，，，，如下图所示，，，，，盘算出来的压降效果，，，，，将其与相关规范做对看是否凌驾规范允许值。。
此部分内容详见：设计师养成，，，，，从压降盘算最先~

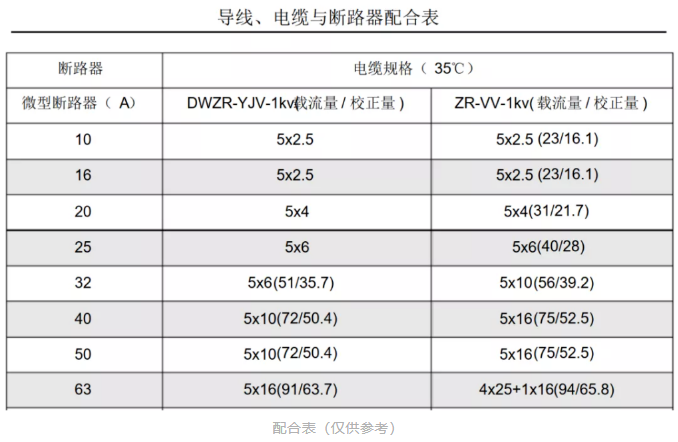

此部分核验后，，，，，可能会导致原电缆截面增大，，，，，造成电缆和断路器看起来“不匹配”好比20A断路器原本匹配4mm?导线，，，，，现在却匹配6mm?。。
核验内容2：热稳固的校验，，，，，热稳固需要知足规范要求
此部分内容详见：为了教你学透热稳固校验，，，，，专家急了眼。。。。。。
此部分核验后，，，，，可能会导致原电缆截面增大和断路器选型调解。。

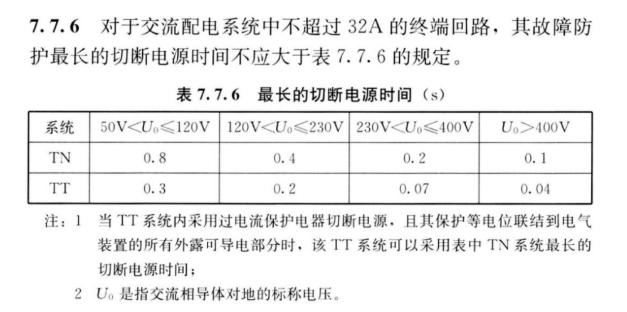

核验内容3：电击防护核验，，，，，故障防护需要知足规范要求
此部分内容详见:配电箱到最后插座最远只有70米？？ ？
此部分核验后，，，，，可能会导致原电缆截面增大和断路器选型调解。。
