汽轮机胀差、轴位怎样定零位？ ？ ？？
汽轮机胀差、轴位怎样定零位？ ？ ？？
汽轮机监测系统（Turbine Supervisory Instrumentation）简称TSI， ，，，，是一种可靠的能一连一直地丈量汽轮机发电机转子和汽缸的机械事情参数的监控系统， ，，，，可用于显示机组的运行状态， ，，，，提供输出信号给纪录仪；；；并在凌驾设定的运行极限时发出报警。。。。。另外， ，，，，还能提供使汽机自动�；；；约坝糜诠收险锒系恼闪�。。。。。在全球众多TSI装备的制造厂家中， ，，，，美国本特利·内华达公司（Bently Nevada）在该领域的一直生长与立异以及其在旋转和往复式机械中�；；；ず椭卫淼母缓衤睦蛊湓谄只幸涤绕涫侵泄钠只谐∫恢闭加兄饕荻�。。。。。
在高参数， ，，，，大容量汽轮发电机组中， ，，，，轴位移和胀差是直接反应汽轮机新闻间隙的两项最主要的手艺参数， ，，，，也是两项主要�；；；�。。。。。若是轴系机械装置零位和监测�；；；は低车牡缙阄徊煌骋唬� ，，，，会爆发因胀差、位移监测系统传感器的零位锁定不当， ，，，，使该系统在机组启动后， ，，，，丈量误差较大， ，，，，甚至无法正常监测和投入�；；；さ难现厥鹿�。。。。。因此， ，，，，机组的轴位移、胀差传感器的零位锁定是直接影响机组启动后， ，，，，胀差、位移监测系统能否准确反应汽轮机组的新闻间隙， ，，，，从而可靠投入�；；；さ囊幌钪饕虑�。。。。。
1胀差、位移监测系统的丈量原理
胀差、位移监测系统都是使用电涡撒播感器的输出电压与其被测金属外貌的笔直距离在一定规模内成正比的关系， ，，，，将位移信号转换成电压信号送至监测仪表， ，，，，从而实现监测和�；；；さ哪康�。。。。。现以垞城电厂135MW机组中N135-13.24/535/535型汽轮机组为例， ，，，，对美国本特利内华达公司生产的3500-45斜坡式胀差和3500/42轴位移监测系统的丈量原理举行叙述(轴位移、胀差的丈量探头接纳本特利3300系列330703-00-05-10-02-00， ，，，，11mm及330851-02-000-030， ，，，，25mm电涡撒播感器)。。。。。
1.1本特利3500-45斜坡式胀差监测系统事情原理
在机组正常运行中， ，，，，胀差传感器牢靠在缸体上， ，，，，而传感器的被测金属外貌铸造在转子上， ，，，，因此， ，，，，汽缸和转子受热膨胀的相对差值称为“胀差”(一样平常将转子的膨胀量大于汽缸的膨胀量爆发的差值做为“正胀差”， ，，，，反之为“负胀差”)。。。。。凭证“输出电压与被测金属外貌距离成正比”的关系， ，，，，该差值被电涡撒播感器测得， ，，，，并使用转子上被测外貌加工的8°斜坡将传感器的丈量规模举行放大， ，，，，其换算关系为：
δ=L×Sin8°
式中δ：传感器与被测斜坡外貌的笔直距离；；；L：胀差。。。。。
若是传感器的正常线性丈量规模为4.00mm(即δ＝4.00mm)， ，，，，则对应被测胀差规模L为：
L=δ/Sin8°=4.00/Sin8°=28.74mm
由上式可知：胀差传感器使用被测外貌8°的斜坡将其4.00mm的正常线性丈量规模扩展为28.74mm的线性丈量规模， ，，，，从而知足了对0～20mm的现实胀差规模的丈量。。。。。传感器将其与被测斜坡外貌的笔直距离转换成直流电压信号送至前置放大器举行整形放大后， ，，，，输出0～24VDC电压信号至3500-45斜坡式胀差监测器， ，，，，划分将A、B传感器输入的信号举行叠加运算后举行胀差显示， ，，，，并输出开关量信号送至�；；；せ芈肪傩斜ň吞⒈；；；�。。。。。同时输出0～10VDC、1～5VDC或4～20mA模拟量信号至DCS。。。。。装置原理见图1。。。。。
(A、B：330851-02-000-030， ，，，，25mm型电涡撒播感器)

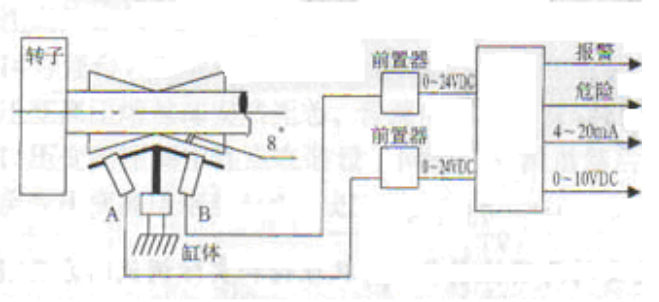

图1传感器装置及信号转达原理图
1.2本特利3500/42轴位移监测系统丈量原理
由于本特利3500/42轴位移监测系统出厂设计为：当丈量回路开路或机组的轴向位移抵达报警或跳闸值时均会发出报警和跳闸信号， ，，，，故一样平常接纳2只传感器， ，，，，划分送入两个3500/42轴位移监测器， ，，，，将两个监测器的开关量信号输出相“与”后做为跳机�；；；ぬ跫衔煽�。。。。。现以一只传感器为例说明其事情原理。。。。。单只轴向位移传感器的事情原理与单只胀差传感器的事情原理一样。。。。。都是使用电涡撒播感器将其与被测外貌的位移转换成电压信号送至前置放大器， ，，，，经整形放大后， ，，，，输出0～24VDC电压信号， ，，，，送至3500/42监测器举行信号处置惩罚， ，，，，输出开关量信号至汽轮机跳闸�；；；は低呈迪直；；；すπ�。。。。。同时送出4～20mA、0～10VDC、或1～5VDC模拟量信号至DCS。。。。。图2为信号转达原理图。。。。。
(1、2：为330703-00-05-10-02-00， ，，，，11mm型电涡撒播感器)

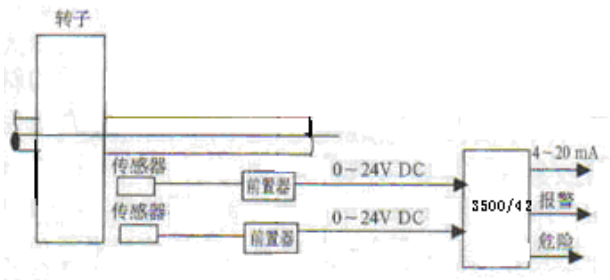

图2轴位移信号转达原理图
2胀差、位移监测系统传感器的零位锁定
2.1胀差、位移监测系统传感器的零位锁定必需参考的因素
(1)大轴推力瓦的间隙△值。。。。。
(2)大轴位置(即大轴推力盘已靠在推力瓦的事人情或非事人情)。。。。。
(3)胀差、位移监测器及传感器的校验数据。。。。。
现以N135-13.24/535/535型汽轮机组为例， ，，，，划分先容了3500-45胀差和3500/42轴位移监测�；；；は低车牧阄凰�。。。。。
已知：△＝0.36mm， ，，，，胀差监测器量程为0～20mm， ，，，，轴位移监测器量程为+1.25mm， ，，，，大轴推力盘靠在事人情， ，，，，位置如图3所示。。。。。
(1、2：轴位移传感器；；；A、B：胀差传感器)

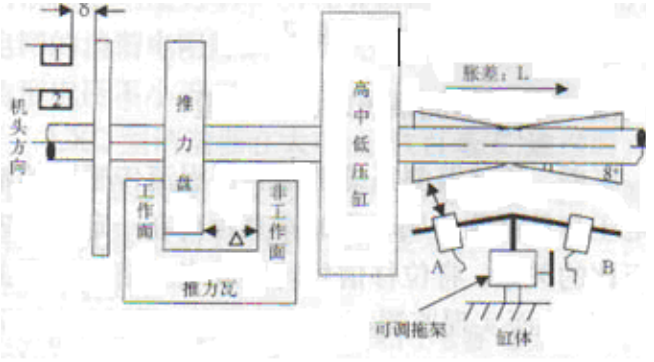

图3胀差、轴位移传感器装置示意图
2.2 3500-45斜坡式胀差传感器的零位锁定办法
(1)因3500-45监测器的设计量程为0～20mm， ，，，，而现实机组停运后会爆发约0～2.50mm的负胀差(此数据可以在汽轮机厂供调试说明书中查到)， ，，，，因此， ，，，，传感器装置零位对应监测器的显示为+2.50mm。。。。。由传感器的校验报告可知， ，，，，此种型号的传感器装置基准电压为10VDC， ，，，，按此电压将A、B传感器划分牢靠， ，，，，此时， ，，，，3500-45监测器应显示为+10.00mm， ，，，，然后使用千分表和可调拖架将A、B传感器同时向图3所示的胀差偏向调解7.50mm， ，，，，此时监测器的显示应为+2.50mm。。。。。
(2)若大轴推力盘靠在事人情， ，，，，即是将大轴从推力瓦的中心零位向机头推了1/2×△mm， ，，，，应使用可调拖架将A、B传感器同时再向图3所示的胀差偏向调解1/2×△mm后， ，，，，将可调拖架锁定即可。。。。。此时， ，，，，A、B传感器的间隙δ1、δ2可按下式推算：
δ1=δAO+(1/2×△+7.50)×Sin8°
δ2=δBO-(1/2×△+7.50)×Sin8°
式中：δAO 、δBO为A、B传感器在装置基准电压10VDC装置时， ，，，，传感器与其被测外貌之间的间隙。。。。。最终零位锁定后， ，，，，应纪录A、B传感器的输出电压。。。。。此时， ，，，，3500-45监测器应显示为+2.32mm。。。。。
(3)若推力盘靠在推力瓦的非事人情， ，，，，则在完成第1步后， ，，，，使用可调拖架将A、B传感器同时再向胀差的反偏向(机头偏向)调解1/2×△mm后， ，，，，将可调拖架锁定即可。。。。。此时， ，，，，3500-45监测器应显示为+2.68mm。。。。。δ1、δ2可按下式推算：
δ1=δAO-(1/2×△-7.50)×Sin8°
δ2=δBO+(1/2×△-7.50)×Sin8°
2.3 3500/42轴位移监测系统的零位锁定
因2只轴位移传感器均无可调拖架， ，，，，故以传感器的零位电压盘算值锁定较为准确可靠。。。。。已知：△=0.36mm， ，，，，大轴推力盘靠在事人情， ，，，，3500/42监测器量程为+1.25mm， ，，，，传感器迅速度F=4.00V/mm， ，，，，零位装置电压VO=10.00V， ，，，，则零位电压X的盘算：
X=VO-F×1/2×△=10-4.00×1/2×0.36=9.28V
最终零位锁定后， ，，，，3500/42监测器应显示为-0.18mm。。。。。
注：若大轴推力盘靠在推力瓦非事人情， ，，，，则X应按下式盘算：
X=VO+F×1/2×△
最后， ，，，，凭证盘算出的X值装置锁定传感器。。。。。监测器应显示为+0.18mm。。。。。
3现场装置调试中传感器零位锁定应注重的问题
(1)未思量推轴间隙， ，，，，表计则会爆发1/2×△mm的丈量误差。。。。。
(2)将1/2×△mm的推轴间隙调反， ，，，，表计则会爆发△mm的丈量误差。。。。。
(3)胀差监测系统的零位锁准时， ，，，，未思量2.50mm的负向胀差余量， ，，，，造成零位锁定过失。。。。。
在现实生产中， ，，，，若泛起上述问题， ，，，，均会导致监测系统爆发很大的丈量误差， ，，，，使�；；；は低巢豢烧Ｍ度�。。。。。因此， ，，，，在现实胀差、位移监测系统的零位锁定中， ，，，，应十分注重上述注重事项从而阻止此类问题的爆发。。。。。
