01-智能站运行概述
1、各试点变电站在在运行时代，，，均爆发过因装备质量或调试质量以及手艺成熟度等缘故原由导致的装备异常和元器件损坏，，，甚至历程层网络中止等影响系统清静运行的情形爆发。 。。。。。
2、各运行、维护职员对智能变电站的明确水平远缺乏古板变电站，，，对智能变电站的运行操作、异常消缺和事故处置惩罚尚不可知足运行需要。 。。。。。
3、各试点变电站针对本站工程现实，，，体例了响应的运行规程，，，但规程、划定的细化水平不敷，，，还保存死角和盲区。 。。。。。部分规程仅对原有针对古板变电站运行规程的少量修编，，，可操作性不强。 。。。。。不然，，，一旦泛起较为重大的事故或装备异常，，，运行维护职员将无所适从。 。。。。。
02-现场调试
通例综合自动化站电气二次图含电流电压回路图、控制信号回路图、端子排图、电缆清册等，，，所有差别装备间的毗连均通过从端子到端子的电缆毗连实现。 。。。。。这些图纸反应了二次装备的原理及功效，，，一、二次装备间的毗连关系，，，以及可用于指导施工接线和运行的磨练维护。 。。。。。
而智能变电站电气二次设计与通例综合自动化站较量爆发了很大的转变。 。。。。。智能变电站各层装备通过网络举行毗连，，，装备间的毗连是基于网络传输的数字信号，，，原有二次回路中点对点的电缆毗连被网络化的光缆毗连所取代，，，已不再有古板的端子的看法。 。。。。。
以是在现在的智能变电站设计中，，，我们都要求设计院至少应提供基于虚端子的二次接线图、历程层GOOSE设置表、全站网络结构图、交流机端口毗连图等，，，真正在设计层面上完善和实现智能变电站的透明性和开放性。 。。。。。
通例变电站是厂家单屏或者单装置调试完成，，，直接发货到现场，，，然后装置调试、投运。 。。。。。
智能化变电站引入了FAT（工厂验收测试 factory acceptance test），，，SAT（现场验收测试 site acceptance test）
FAT和SAT的目的：明确设联会上未确定的事情；；消除各厂家关于61850认知的差别性导致装备互操作性的缺失。 。。。。。
03-工厂验收测试的内容
3.1 工厂调试应具备的要求
3.2 61850测试
3.2.1 模子测试
3.2.2 关联测试
3.2.3 GOOSE测试
（1）GOOSE报文测试
①GOOSE宣布是否准确；；
②GOOSE订阅是否准确并响应；；
③使GOOSE参数设置过失，，，检查被测装置是否处置惩罚（错序）；；
④检查GOOSE断链是否能准确上报；；
⑤检查GOOSE发送战略（发送距离，，，发送序号是否切合标准）；；
⑥装置上电后，，，GOOSE报文目今数据准确发送，，，无错漏。 。。。。。

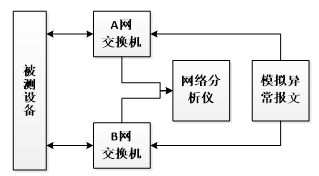

（2）装置GOOSE处置惩罚能力测试
①模拟多个开关频仍变位，，，测试装置能准确发送GOOSE的最大宗；；
②双网之间是否发送相同报文；；
③装置GOOSE A网断链时，，，B网是否正常事情；；
④凌驾两倍生涯周期时间通讯中止，，，吸收装置是否报GOOSE通讯中止。 。。。。。
重发距离时间测试图
SqNum、StNum错序测试图
3.2.4 SV测试
（1）SV的建模
（2）SV发送测试
①合并单位发送给�；；げ饪氐牟裳德视ξ�4K/秒，，，SV报文中每1个APDU部分设置1个 ASDU，，，发送频率应牢靠稳固；；
②SV报文中的采样值数据，，，样本计数应和现实采样点顺序相对应。 。。。。。样本计数应凭证采样频率顺序增添并翻转，，，不可跳变或越限；；
③SV采样值报文APPID应在4000-7FFF规模内设置 。 。。。。。
3.3 合并单位测试
MU电压切换\电压并列功效磨练
（1）电压并列：
220kV母线接纳电子式电压互感器，，，母线电压并列功效由母线电压合并单位通过GOOSE信号举行逻辑判断后由软件实现。 。。。。。
测试要领：
通过母线装备智能单位模拟母联开关、刀闸、母线TV刀闸位置，，，然后丈量母线TV合并单位的输出母线电压，，，可以通过�；；げ饪刈爸没蛲绫；；ぜ吐家钦闪磕赶叩缪�。 。。。。。
（2）电压切换
220kV母线接纳电子式电压互感器，，，母线电压切换功效由距离合并单位通过GOOSE信号举行逻辑判断后由软件实现。 。。。。。
测试要领：
通过给距离内的线路智能单位置响应的隔刀位置，，，然后丈量距离合并单位的输出母线电压，，，可以通过�；；げ饪刈爸没蛲绫；；ぜ吐家钦闪磕赶叩缪�。 。。。。。
3.4 PT并列测试
3.5 电压切换测试
3.6 �；；げ饪氐茸爸貌馐�
04-现场集成测试的内容
4.1 站内网络系统测试；；
4.2 盘算机监控系统测试；；
4.3 继电�；；は低巢馐�；；
4.3.1 通用磨练
4.3.2 电子互感器及合并单位的磨练
4.3.3 二次回路系统磨练
4.3.4 继电�；；ぷ爸媚チ�
①交流量精度检查
②采样值畸变及品质位无效测试
通过数字继电�；；げ馐砸悄Ｄ獾缱踊ジ衅鞅；；げ裳惺菥傩谢浞糯�，，，畸变数值大于�；；ば卸ㄖ�，，，同时品质位有用，，，模拟一起或两路采样值泛起数据畸变的情形。 。。。。。
通过数字继电�；；げ馐砸前床畋鸬钠德式裳抵胁糠质萜分饰簧柚梦扌�，，，模拟MU发送采样值泛起品质位无效的情形。 。。。。。
③通讯断续测试
④采样值传输异常测试
⑤虚端子信号检查
检查装备的虚端子（GOOSE\SV）是否凭证设计图纸准确设置。 。。。。。
检查装备的虚端子是否按功效设计相符，，，并举行ICD文件的一致性检测。 。。。。。
检查要领：
1）通过数字继电�；；げ馐砸羌恿炕蚰Ｄ饪龉π贡；；ぷ氨阜⒊鯣OOSE开出虚端子信号，，，抓取响应的GOOSE发送报文剖析或通过�；；げ馐砸俏障煊Φ腉OOSE开出，，，以判断GOOSE需端子信号是否准确发送。 。。。。。
2）通过数字继电�；；げ馐砸欠⒊鯣OOSE\SV信号，，，对�；；ぷ氨妇傩忻姘逑允纠磁卸鲜欠褡既肺�。 。。。。。
⑥通讯功效磨练
4.3.5 智能终端磨练
①智能终端行动测试
检测智能终端响应GOOSE下令的行动时间。 。。。。。测试仪发送一组GOOSE跳、合闸下令，，，智能终端应在7ms内可靠行动。 。。。。。
检测要领：由继电�；；げ馐砸欠⑺鸵蛔镚OOSE跳、合闸下令，，，并吸收跳合闸的节点信息，，，纪录报文发送及硬接点输入时间差。 。。。。。
②传送位置信号测试
③SOE精度测试
④智能终端检测状态测试
4.3.6 整组试验
通过数字化测试装备给�；；ぷ爸眉尤氲缌鳌⒌缪辜跋喙氐腉OOSE开入，，，并通过吸收�；；さ腉OOSE开入确定�；；さ男卸形�，，，�；；ふ椴馐约苹耆ɡ；；�。 。。。。。
验证从�；；ぷ爸贸隹谥林悄艿ノ�，，，直至开关回路整个跳/合闸回路的准确性；；�；；ぷ爸弥涞钠舳Я椤⒈账睾险⒌然芈返淖既沸�。 。。。。。
4.3.7 与调控系统、站控层系统的配合校验
4.4 远动通讯系统测试
4.5 电能量信息治理系统测试
4.6 全站同步对时系统测试
4.7 不中止电源系统测试
4.8 网络状态监测系统测试
4.9 二次系统清静防护测试
4.10 采样值系统测试
05-通用磨练
适用于继电�；；は低衬诘乃凶氨福夯ジ衅鳌⒑喜⒌ノ弧⒔涣骰⒈；；ぷ氨浮⒅悄苤斩恕⒖丶芭芈�
1、屏柜检查
2、装备事情电源检查
3、装备通讯接口检查
4、装备软件和通讯报文检查
